Шлюзы промывочные дражные для добычи россыпного золота Gold Master в комплекте с коврами и рифлями.
Два вида виниловых ковра типа «старательский канадский мох»
1) американские тяжелые без подложки (черный)
2) канадский легкий без подложки (синий)
+ под ними на всю длину шлюза ковёр типа «палас» (как в американских шлюзах — зелёные в Keene и синие в Proline).
Интервал между рифлями 100 мм. угол 45 градусов.
Между рифлями и коврами сетка-трафарет на длину бункера.
В районе бункера установлен дополнительный грохот — трафарет с круглыми отверстиями, под трафаретом уложен резиновый коврик синего цвета с поперечными V-образными канавками на всю ширину. В варианте шлюза без грохота — трафарета с круглыми отверстиями, на всю длину шлюза укладываются коврики — мох двух видов + под ними коврик типа «палас» + сетка-трафарет (просечно-вытяжная сетка) в районе бункера, либо на всю длину шлюза.
Материал шлюза — оцинковка 1 мм.
ВОТ И НАСОСАЛ ЗОЛОТО ЭЖЕКТОР
Конструкция собирается и разбирается одним человеком в течении нескольких секунд.
Рамка с рифлями вынимается в 1 секунду открытием нескольких замков типа «Камаз». Замки регулируются по плотности прижима ковриков рифлями, что позволяет устанавливать толстые резиновые дражные ковры российского производства.
Шлюзы комплектуется бункером для ручной подачи золотосодержащих песков. Дополнительный второй бункер со «стаканом» 2.5, 3 или 4 дюйма для подключения эжектора и шлангов поставляется за отдельную плату (поз. N10 в списке).
Шлюзы проходнушки без бункера комплектуются V-образным расширителем, дополнительно можно укомплектовать расширителем под шланг и эжектор (поз. N11 в списке).
Возможно изготовление под заказ, срок от 2-х дней после предоплаты.
Примерные цены и размеры
1. 90х25х9см. рюкзаковая проходнушка с v-образным расширителем, вес 4,2 кг. — 12 500 р.
2. 1100 (из них сам шлюз 700 мм.)х400х90мм., проходнушка с v-образным расширителем (для установки в поток воды), 9 кг. — 18 000 р.
3. 1200 (из них сам шлюз 900 мм.)х400х90мм., проходнушка с v-образным расширителем (для установки в поток воды) — 19 900 р.
4. 1200x400x90 мм. шлюз с бункером, 10 кг. — 20 900 р.
5. 1400x400x90 мм. шлюз с бункером, 16 кг. — 22 000 р.
6. 1500x400x90 мм. шлюз с бункером — 23 500 р
7. 1500х500х90 мм. шлюз с бункером — 27 000 р.
8. 1600x500x90 мм. шлюз с бункером, 21 кг. — 35000 р.
10. Дополнительный бункер под шланг и эжектор, диаметр 2.5, 3 или 4 дюйма (устанавливается на шлюзы вместо бункера для ручной загрузки) — 1500 р.
11. Дополнительный расширитель под шланг и эжектор, диаметр 2.5, 3 или 4 дюйма (устанавливается на проходнушки вместо v-образного расширителя) — 2300 р.
Цены могут незначительно измениться. Вес примерный.
Рюкзаковая проходнушка с V-образным расширителем, без бункера:
90х25х9см. (из них сам шлюз 50 см. и v-образный лоток 40 см.) — 12 500 р.
ЭЖЕКТОР БУДЕТ ЛИ БОЛЬШЕ ЗОЛОТА?
Застелен ворсистым ковриков типа «палас», длина 50 см., + сверху виниловый коврик 3M «Канадский Мох».
Сверху уложена сетка трафарет длиной 40 см. и прижата рамкой с 4-мя рифлями, между рифлями 10 см.
На приёмном лотке-расширителе приклеен резиновый коврик с поперечными канавками на всю ширину.
Расширение v-образного лотка-расширителя от 20 см. до 40 см.
Шлюз проходнушка Gold Master
Промывочный шлюз Gold Master с бункером
Шлюз Gold Master с раширителем под шланг и эжектор (без ручной подачи)
Доставка по России и странам таможенного союза транспортной компанией, почтой РФ, экспресс почтой EMS.
Источник: www.geomant92.ru

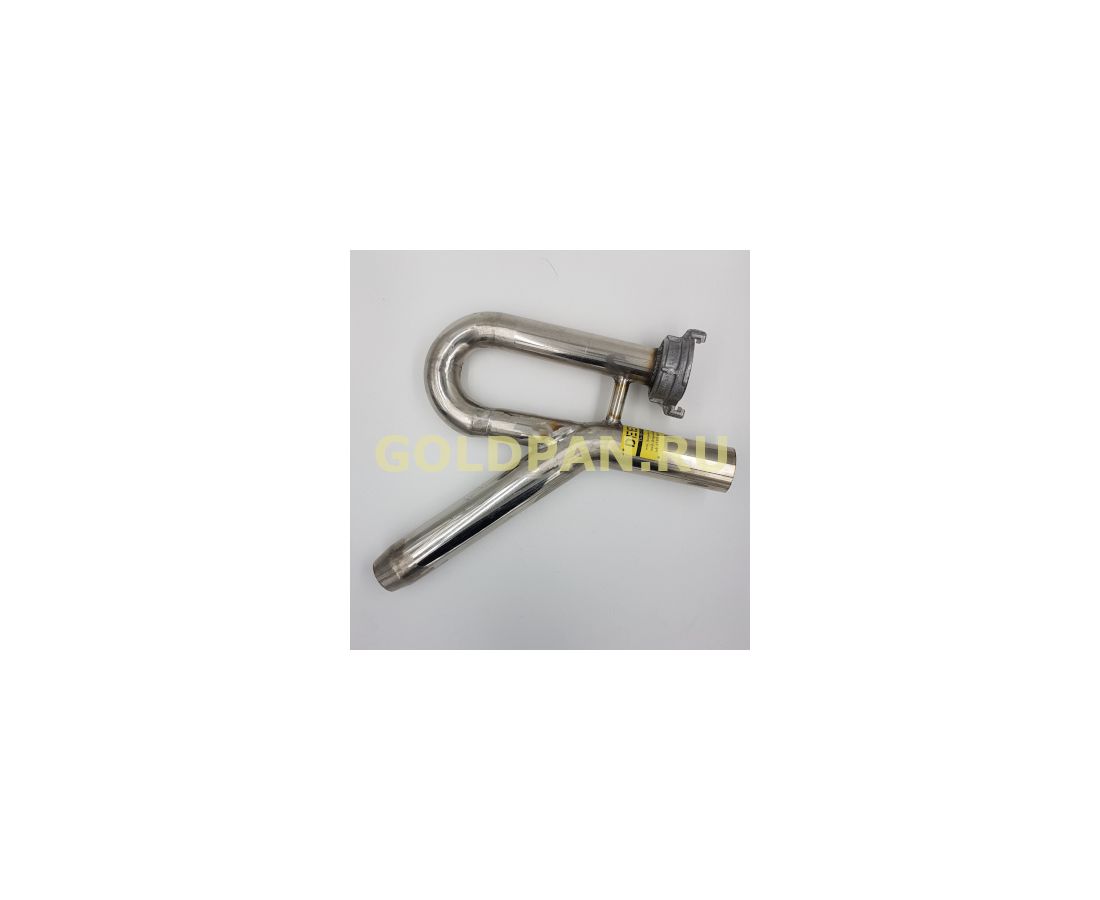

Эжектор для золотодобычи нижний DEEPSEES 2″
Водоструйный насос (эжектор) DEEPSEES 2″ с рабочим диаметром 2 дюйма / 50 мм. В комплекте с алюминиевой муфтой ГМ50 (50 мм) для присоединения пожарного рукава. Также имеется возможностью накручивания переходника для крепления шланга хомутом. Данный эжектор применяется при добыче золота, янтаря и других полезных ископаемых. Также имеет широкий спектр применения в народном хозяйстве (чистка водоёмов и др.).
Эжектор для золотодобычи ДИПСИС 2″ разработан с учетом расчётов, повышающих коэффициент полезного действия и уменьшения отрицательных факторов, а конструкция доводится благодаря точной механической обработке. Специальная конструкция встроенного сопла обеспечивает высокий КПД. Материал эжектора — нержавеющая сталь.
Рекомендации:
Эжектор – это составная часть насоса и для его эффективной работы требуется соблюдение всех параметров водоструйной системы в целом (характеристики помпы, шлюза и условий эксплуатации).
При условии соответствия или не соответствия параметров насосной системы необходимо:
Уменьшить длину шланга помпы на всос, уменьшить длину пульповода на шлюз, избегайте перегибов и лишних соединений (стыков) Избегайте лишний подъём для пульпы, ставьте шлюз по возможности в низине и применяйте регулировку высоты стоек. Поставьте шлюз ниже по отношению к помпе и эжектору, это самое идеальное условие.
Источник: goldpan.ru
Эжектор. —>
Эжектор это рабочий инструмент туриста, как пылесос в руках хозяйки,можно квартиру подмести веником, но не уберёшь всю пыль и грязь с углов и щелей, так же и лопатой в реке на щётках и гребёнках много не нашурудишь, а эжектор выкачает с каждой трещинки и ямки весь метал.
Но по производительности эжектор уступает лопате.
Эжектора бывают нижние, верхние, вихревые, фланцевые.
Кроилово всегда приводит в попадалово!
Эжектор.
Сообщение Михалыч » 06 окт 2016, 16:29
Нижний эжектор это классика!
Им и работать хорошо,и работает со всеми видами помп,ещё долго он будет востребован как основной инструмент.
Верхний эжектор для работы на воде, его устанавливают на драги на понтонах.
Вихревой эжектор хорош всем , но капризен в настройках и работе, его хорошо устанавливать вместо верхнего, непосредственно на расширителе шлюза, и работать на поверхности воды.
Фланцевые предназначены для работы под бункером, их устанавливают на бункера , и гидравлику так называемую бочку, название бочка пошло от того что раньше делали эти приборы из половины бочки в 200 литров, но потом модернизировали и получилась полноценная гидравлика.
Кроилово всегда приводит в попадалово!
Эжектор.
Сообщение Большой » 06 окт 2016, 19:53
Верхний еще можно как промежуточный использовать, в подмогу нижнему
Эжектор.
Сообщение Михалыч » 06 окт 2016, 19:57
Можно,если его внутрь рукава вставить.
Кроилово всегда приводит в попадалово!
Эжектор.
Михалыч писал(а): Source of the post Но по производительности эжектор уступает лопате.
Чего вдруг тело человека мощностью 150 ватт, уступит мотору мощностью 9 кВт, с учетом кпд и прочего допустим, что имееем КПД около 10%, все равно больше 150 ватт. На лопате и черпаке и ведрами ты за день больше куб полтора фиг промоешь, а эжектором я думаю за час два управишься.
Делай, что должно и пусть будет, что будет!
Эжектор.
Сообщение Александр » 07 окт 2016, 12:14
Скорее всего смотря какой грунт)Глины лопатой больше кинешь чем эжектором)))
Эжектор.
Сообщение Большой » 07 окт 2016, 12:19
С другой стороны в речке лопатой вообще не нароешь.
Эжектор.
Сообщение Михалыч » 07 окт 2016, 13:03
Проверено и не раз, с головки вёдрами посуху быстрей таскать, чем качать эжектором с пяти- семи метров.
Да и кучу лопатой быстрей перекидаешь, но как и сказано — в воде лопатой делать нечего!
конечно и размер эжектора надо учитывать и мощь мотора.
Кроилово всегда приводит в попадалово!
Эжектор.
Сообщение Михалыч » 07 окт 2016, 13:40
Вихревой эжектор как и сказано выше имеет много преимуществ, с ним работать легче, пульповод только подходит к насадке всаса,напорный рукав на самом эжекторе, но!
Настройка эжектора сложная.
Нужна помпа мощная.
При работе обязательно сетку всаса подвешивать или ложить в ведро чтоб не попадали мелкие камни.
При работе в яме, если пульповод выше самого эжектора то прежде чем заглушить помпу надо весь пульповод промыть водой чистой, это достигается прокачкой воды без породы, иначе вся пульпа что осталась в рукаве покатится назад и забьёт напорную щель, а это снова разбирать и чистить эжектор.
Общем он больше подходит для работы на равнине, без перепада высот,когда просто лежит на земле.
И на глубине с водолазом, когда эжектор установлен непосредственно на расширителе, так сейчас кеневцы делают вместо верхнего эжектора.
Кроилово всегда приводит в попадалово!
Эжектор.
Сообщение Chegga » 07 окт 2016, 13:43
