Где добывают чугун

Чугуном называется сплав железа с углеродом, содержащий более 2% С.

Процесс получения чугуна начинают с добычи железной руды в карьерах. Сырьем является руда, содержащая 50% оксида железа (Fe2О3). Руду подвергают обогащению, то есть отделению пустой породы, затем дроблению и агломерации. Руду пропускают через магнитные сепараторы, после чего количество железа в ней достигает 2/3 от объема.

Затем ее концентрируют с известняком, коксом и спекают. Получают пористые куски – агломерат.

Обогащение руды может производиться гравитацией, флотацией и магнитной сепарацией.

Сущность гравитации – отделение руды от пустой породы, заключается в пропускании сильной струи воды через дно вибрирующего сита, в котором находится руда. При этом пустая порода перемещается в верхние слои и уносится водой, а рудные материалы остаются.

Обогащение флотацией для железных руд применяют редко. Оно основано в избирательном применении некоторых минеральных частиц, взвешенных в водной среде с поверхностями пузырьков воздуха, с помощью которых эти минеральные частицы поднимаются на поверхность. При магнитной сепарации, измельченную руду подвергают действию магнита, тем самым, отделяют ее от пустой породы.

Производство чугуна. 11 класс.

Получение чугуна из железных руд осуществляется в доменных печах. Чугун — важнейший продукт доменной плавки. В этих печах получают литейные и передельные чугуны.

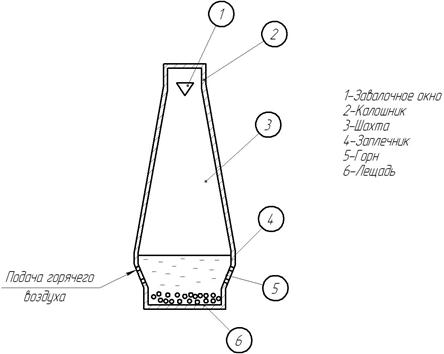

Рис 3.1 Схема доменной печи

Современную домну не заметить нельзя – это огромная, высотой до 70 метров башня. В ее чреве тысячи тонн раскаленных железоуглеродистых и других шихтовых материалов непрерывно превращаются в чугун. Поступающая сверху шихта движется вниз, а навстречу, пронизывая ее насквозь, рвется огненный смерч — вдуваемый под давлением нагретый воздух.

Сущность доменной плавки сводится к раздельной загрузке в верхнюю часть печи, называемую колошником, агломерата, кокса и флюсов, которые располагаются в шахте печи слоями. При нагреве шихты за счет горения кокса, обеспечиваемого, вдуваемым в горн, горячим воздухом, в печи идут смешанные физико-химические процессы, и шихта постепенно опускается навстречу поднимающимся горячим газам. В результате взаимодействия компонентов шихты и газов в нижней части печи, называемой горном, образуется два жидких слоя материалов – чугун и шлак. Шлак, как более легкий продукт, располагается над чугуном.

В верхней части горна расположены фурменные отверстия, через которые в печь под давлением 300 кПа подается обогащенный кислородом воздух при t=900…1200°С.

Жидкий чугун выпускают через каждые 2 – 3 часа (а в крупных печах ежечасно). Выливающийся из печи через летки чугун выносит с собой и шлак, находящийся в печи над ним. Шлак предварительно отделяют от чугуна с помощью перекрывающих затворов. Кроме того, часть шлака выпускают из доменной печи до выхода чугуна через шлаковую летку.

После выпуска чугуна летку забивают пробкой из огнеупорной глины с помощью электромагнитной пушки.

Производство черных металлов. Сталь, чугун …

Печь представляет собой стальной сварной кожух, который имеет систему охлаждения водой. Внутренняя полость печи выложена высококачественным шамотным кирпичом, а отдельные части печи изготовлены из прессованных углеродистых блоков.

Процесс, протекающий в печи можно условно разделить на следующие этапы:

· горение углерода топлива;

· разложение компонентов шахты;

Горение углерода топлива происходит главным образом возле фурм, где основная масса кокса встречается с кислородом, нагретым до t =900…1200°С. Образующиеся при этом углекислота вместе с азотом воздуха, поднимаясь, встречается с раскаленным коксом и взаимодействует по реакции:

Разложение компонентов шихты протекает различно – в зависимости от ее состава.

При работе с шихтой, содержащей флюсы и часть сырой руды, важным процессом является разложение известняка флюса по реакции:

Восстановление оксидов может происходить окисью углерода.

Главная цель доменного процесса – восстановление железа из его оксидов, которое проходит по следующей схеме:

Главную роль в восстановлении оксидов играет угарный газ:

Затем происходит образование твердой железной губки:

Fe 3С =4 – 4,4% углерода в чугуне (цемент).

Шлакообразование очень активно в области распора после окончания процессов восстановления оксидов железа в доменной печи. Шлак состоит из оксидов пустой породы и золы кокса, а так же флюса, специально добавленного в печь, чтобы обеспечить достаточную жидкотягучесть шлака при t=1400…1450°С.

При слишком легкоплавком шлаке не успевает восстанавливаться значительная часть оксидов железа, которая выносится с этим шлаком из зоны восстановления. Доменный процесс осложняется и при слишком тугоплавком шлаке.

Шлак так же используют в промышленности – шлаковые гранулы перерабатывают на цемент и другие строительные материалы.

В печах получают литейные и передельные чугуны. Передельные чугуны предназначены для переработки в сталь и содержат 3,5 – 4,5 % С, 0,5 – 1,3 % Si, 0,2 – 1,15 % Мn, до 0,2 % Р и ~ 0,07 % S(серы).

Передельный чугун перевозят в ковшах в сталеплавильный цех и заливают в миксер – цилиндрическое хранилище жидкого чугуна, вмещающее до 2000т.

Миксер выложен шамотным кирпичом, он может наклоняться и, в случае необходимости, обогреваться форсунками.

Литейный чугун (серый и белый) отводят к разливочным машинам, где его разливают в изложницы, закрепленные на непрерывно движущемся наклонном конвейере. Чтобы ускорить охлаждение чугуна, изложницы, после затвердевания в них металла, орошаются холодной водой, затем при повороте конвейера пятидесятикилограммовые пушки выпадают из изложниц.

ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ

1. Дать определение чугуна.

2. Какое сырье используется для получения чугуна?

3. Какие способы обогащения руды имеют место в металлургии?

4. Сущность гравитации, флотации и магнитной сепарации.

5. Виды чугунов, получаемые в доменных печах.

6. Назвать основные части доменной печи.

7. Сущность доменной плавки чугуна.

8. Назвать основные этапы получения чугуна.

9. Какие материалы включаются в шлак?

3.2 Производство стали

Сталь – это железоуглеродистый сплав, где углерода содержится до 2%.

Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:

Источник: studopedia.ru

Как получают чугун? Сплав железа с каким веществом позволяет получить чугун?

Чугун — широко используемый в разных отраслях промышленности металл, отличающийся замечательными эксплуатационными характеристиками. Процесс его получения относительно несложен и слишком много шагов в себя не включает. Выплавляют этот материал в домнах — особых печах, представляющих собой нечто вроде увеличенной копии пробирки. О том, как получают чугун, и поговорим далее во всех подробностях.

Горно-обогатительные комбинаты

Основным сырьем, используемым при производстве чугуна, является железная руда. Добывают ее в карьерах в разных местах нашей страны. Как известно, добытая руда содержит большое количество разного рода примесей. Использовать ее для плавки чугуна в таком «сыром» виде, конечно же, нельзя.

Поэтому на первом этапе она поступает на специальные предприятия — горно-обогатительные комбинаты. Здесь из нее удаляют пустые породы и дробят. Затем уже чистую руду грузят в вагоны составов и отправляют на металлургические комбинаты.

Процесс агломерации

Собственно, как получают чугун, рассмотрим чуть ниже. Сейчас же поговорим о том, как подготавливается руда для его выплавки непосредственно на металлургических производствах.

Если для переплавки будет использован обычный дробленый материал, производительность доменной печи резко упадет. Дело в том, что такая шихта имеет низкую степень газопроницаемости. Поэтому перед загрузкой в домну руда в обязательном порядке проходит процесс агломерации.

Выполняется эта процедура в специализированных цехах металлургических комбинатов и представляет собой процесс спекания породы в куски определенного, наиболее подходящего для выплавки чугуна размера. Происходит слипание при высокой температуре, достаточной для легкого расплавления поверхности частиц шихты.

В результате последние просто-напросто склеиваются друг с другом, образуя куски. При этом предварительно руда смешивается с углем. В результате горения последнего и достигается необходимая для получения кусков температура. Стимулируется процесс агломерации путем пропускания через слой руды с углем потоков воздуха (сверху вниз).

Для получения агломерата может использоваться не только руда. Иногда его делают также из небольших кусков железа. Его сплав с каким веществом позволяет получить чугун, будет рассмотрено ниже. Конечно же, для производства этого металла используется не железо в чушках. Переплавляют на чугун обычный металлолом.

Что происходит в печи

Итак, давайте посмотрим, как получают чугун в домне. Изнутри печь такой конструкции облицована кирпичом. Принцип ее работы относительно прост. При производстве чугуна, помимо агломерата, используются кокс, известь и флюс. Смесь из этих материалов готовится в определенной пропорции.

Она то и называется доменной шихтой. Ее насыпают в специальные подъемники и поднимают на самый верх печи.

Для того чтобы кокс загорелся, необходимо большое количество воздуха, обогащенного кислородом. Он подается в доменную печь снизу, через специальные отверстия, называемые фурменными. Вдувается он в печь под очень большим давлением. Это необходимо для того, чтобы воздух проник через пласт подаваемой сверху шихты. При этом предварительно поток подогревается до 600-800 градусов, иначе температура внутри печи снизится.

Полученный при расправлении шихты чугун стекает вниз и с периодичностью примерно один раз в 40 мин выпускается наружу через специальное отверстие, называемое леткой. Далее он переливается в чаши большой емкости и перевозится в сталеплавильные цеха.

Восстановление и науглероживание железа в печи

Все домны работают по принципу противотока. При этом в них поочередно происходят следующие химические процессы:

1. Восстановление железа. Происходит этот процесс последовательно и выглядит так: Fe2O3 — Fe3O4 — FeO — Fe. В качестве восстановителя в данном случае выступает оксид углерода (CO), образующийся при взаимодействии CO2 с раскаленным коксом, а также твердый углерод последнего.
2. Науглероживание железа. Реакция в данном случае выглядит так: 3Fe + 2CO = Fe3C + CO2 + Q. Карбид Fe3C легко смешивается с твердым железом, в результате чего и образуется сплав последнего с углеродом. Стекая вниз, он омывает куски кокса и науглероживается еще больше. Помимо этого, в нем растворяются такие вещества, как марганец, сера, кремний и т. д.

Таким образом, становится понятно, доменный металл — это сплав железа с каким веществом. Получить чугун можно просто путем науглероживания расплава шихты.

Восстановление других элементов

Mn, кремний, сера и фосфор попадают в доменную печь вместе с шихтой в виде различных химических соединений. Высшие оксиды марганца восстанавливаются до MnO примерно по тому же принципу, что и железо: MnO2 — Mn2O3 — Mn3O4 — MnO. Чистый марганец выделяется так: MnO + C = Mn + CO — Q. Кремний попадает в печь в виде кремнезема SiO2. Восстановление его происходит по реакции SiO2 + 2C = Si + 2CO — Q.

Фосфор восстанавливается водородом, твердым углеродом и CO и, к сожалению, переходит в чугун практически полностью. Этот элемент ухудшает доменный сплав железа. Позволяет получить чугун хорошего качества присутствующий в шихте кремнезем, а также высшие оксиды марганца. Mn в некоторых случаях добавляется в домну специально. При этом получается особый вид чугуна — марганцевый.

Удаление серы

Вопрос о том, как получить чугун хорошего качества, сводится в том числе и к очистке его от этого нежелательного элемента. Сера является основной вредной примесью, значительно ухудшающей свойства конечного продукта выплавки. Основное ее количество содержится в коксе. Удаляют серу путем повышения содержания в шихте извести (CaO) и увеличения температуры в горне.

Реакция в данном случае выглядит так: FeS + CaO = FeO + CaO + Q. Для снижения процента содержания серы в чугуне могут использоваться и другие способы. К примеру, иногда уже выплавленный материал обрабатывается в выпускном желобе или чаше с содой. При этом удаление серы происходит в результате реакции FeS + NaCO3 = FeO + Na2S + CO2.

Образование шлака

Таким образом, мы с вами выяснили, как получают чугун. Однако при выплавке этого материала получается и еще один, широко используемый в народном хозяйстве продукт. При плавке 1 т чугуна выходит 0,6 т шлака. Дело в том, что даже в очищенной железной руде содержится довольно-таки большое количество глины. В состав кокса же входит зола.

Для удаления этих ненужных элементов к шихте, помимо всего прочего, примешивают флюсы (карбонаты кальция и магния). В процессе плавки они вступают в химическую реакцию с разного рода примесями, в результате чего и образуется шлак. Представляет он собой алюмосиликатный или силикатный расплав.

Плотность шлака меньше, чем жидкого чугуна. Поэтому в процессе плавки он располагается под ним. Удаляют его периодически через отдельную летку, называемую шлаковой. Используется этот побочный продукт чугунолитейного производства в основном для изготовления цемента и строительных блоков в качестве наполнителя.

Виды чугуна

Как видите, вопрос о том, как получить чугун в домне, относительно несложен. В конечном итоге, однако, из печи может выходить материал, немного отличающийся по химическому составу и физическим свойствам. Все чугуны в основном подразделяются на две разновидности: передельные (белые) и литейные (серые). Первый тип используется как сырье при производстве сталей. Литейный применяют для получения разного рода чугунных изделий, пользующихся на рынке неплохим спросом.

Белый чугун

Доля этой разновидности выплавляемого в доменных печах металла составляет 75-80%. Основными свойствами такого чугуна являются: большая твердость, хрупкость и износоустойчивость. Марганца и серы в нем содержится обычно больше, чем в литейном. Обработке белый чугун поддается с большим трудом.

Использовать для изготовления из него каких-либо изделий обычные режущие инструменты современных станков нельзя. Зато сталь получают из чугуна этой разновидности довольно-таки просто. Подразделяется передельный доменный металл в зависимости от способа дальнейшей переплавки на три класса: мартеновский (М), бессемеровский (Б) и томасовский (Т).

Литейный чугун

Углерод в этом материале в основном содержится в виде свободного графита, имеющего в своем составе кремний. Поставляется он для изготовления чугунных изделий в виде чушек. Маркируется этот материал буквой «Л» и цифрами от «1» до «6», в зависимости от назначения. Существует также рафинированный магнием литейный чугун, помечаемый буквами «ЛР».

Ну что ж, надеемся, мы в достаточно полной мере ответили на вопрос о том, сплав железа с каким веществом позволяет получить чугун. Это обычный углерод, замещающий в доменной печи входящий в состав руды кислород. Основные же свойства чугуна зависят от количества входящих в его состав примесей: марганца, фосфора, кремния и серы.

Источник: fb.ru

Чугун: процесс производства, классификация и маркировка

В век бурного развития металлургической промышленности и производства чугун играет ключевую роль. Давайте разберемся, что это за материал, как он появился, как производится, какими свойствами обладает, какие виды классификации чугуна существуют, и каким образом он применяется в различных областях промышленности.

Определение

Чугуном называется смесь 2,14 % углерода с железом, полученная при термическом нагревании в доменных печах до 1200 градусов Цельсия. С помощью шестого элемента таблицы Менделеева железо в форме сплава приобретает увеличенную твердость, теряя пластичность и ковкость, делая данный материал хрупким.

Помимо углерода, для получения особых параметров, в металлическую матрицу, добавляются такие элементы, как Si, Mg, P, S. Также широко применяются легирующие агенты – Cr, V, Ni, Al.

История

Технология изготовления чугуна пришла к нам из Китая, где «ходили» чугунные деньги еще в 10 веке нашей эры. Потомки монголов уже в 13 веке готовили котлы из этого сплава. На полях сражений в Столетней войне впервые применялись артиллерийские орудия и боеприпасы, отлитые из данного твердого раствора. В России его широкое применение в изготовлении оружия было налажено в 16 веке после появления доменной печи. В связи с этим, в 1701 году был построен Уральский чугунолитейный завод, который стал началом народного промысла, получившего название «Каслинское литье».

Начиная с 18 века Великобритания занимает пальму первенства по производству чугуна в мире. Благодаря новой технологии Уилкинсона, к середине 19 века в этой стране производилось половина всего мирового объема.

Технология изготовления не стояла на месте, что позволило Соединенным Штатам в конце 19 века вырваться вперед.

В то время из этого сплава начали изготавливать рельсы, водопроводные и канализационные трубы, камины, и такие сложные инженерно-строительные сооружения, как мосты.

Процесс производства чугуна

Получение чугуна проводят в доменных печах. Этот процесс является достаточно энергоёмким и затратным производством.

В качестве сырья используют 4 основных группы руд:

• Гематитовый железняк, состоящий из ангидридного оксида железа, держит 70% (Fe) и 30% (O);
• Магнетитовый железняк, содержит 72,4% (Fe), и 27,6% (O);
• Бурый железняк, содержит 59,8% элементарного железа;
• Сидеритовый железняк, содержит 48,3% (Fe).

Технологический процесс проходит в несколько этапов

По окончанию, подготовительного этапа, загружают все компоненты в печь.

Доменная печь представляет собой непрерывно действующее металлургическое оборудование в виде шахты, массой 30 тысяч тонн. Доменная печь состоит из 5 элементов: верхней части в форме цилиндра – колошника, широкой конической части – шахты, широкой части – распары, зауженной части – заплечиков и нижней части – горна. Загрузка всех компонентов производится сверху через колошник, а готовый продукт и шлак раздельно выходят снизу из горна.

Одновременно с рудой в домну помещают коксующиеся угли, выполняющие функцию топлива. В процессе термического разложения углей образуются соединения углерода, участвующие в качестве восстановительного агента. Для ускорения процесса высвобождения металла из руды добавляется флюсы. Обычно это горные породы, содержащий оксиды кальция и магния.

После окончания этапа загрузки начинается процесс выплавки, когда загруженные компоненты превращаются в сплав, шлак и газ. Физико-химические реакции, протекающие при этом можно охарактеризовать как восстановительно-окислительные, так как происходит восстановление окислов железа и окисление восстановительного агента.

Процессы протекающие в печи

Процессы, протекающие в доменной печи можно описать следующими химическими уравнениями:

При нагревании кокса происходит выделение элементарного углерода, который с кислородом образует углекислый газ.

С + О2 = СО2 + выделение энергии

CO2 при нагревании дальше окисляется до оксида углерода, и восстанавливает элементарное железо из его оксидов в руде.

Fe2O3 + 3 CO = 2Fe + 3 CO2

После реакции восстановления, металл насыщается углеродом, а при достижении 1150-1200°С стекает уже в форме металлического компаунда в горн. Из остатков пустой руды и флюсов образуют отход — шлак, который непрерывно удаляется.

Параметры чугуна

Плотность — 7,2 г/см3. Температура плавления составляет 1200 °С. Хрупкость и малая пластичность сплава обусловлена следующими факторами:

1. Увеличение длины связи, между атомами Fe, из-за повышенного содержания углерода;
2. Неполное внедрение атомов углерода в структуру матрицы железа в связи с низкой, по сравнению со сталью, температурой плавления.

Именно по этим причинам, данный твердый металлический раствор нашел широкое применение в производстве деталей, обладающих высокой прочностью. Однако, он не подходит для продукции, подвергающейся нагрузкам, значения которых быстро изменяются во времени.

Классификация чугунов

Существуют несколько видов классификации чугунов.

1. По содержанию элементарного углерода делятся на:
2. доэвтектический (2,14-4,3 %);
3. эвтектический (4,3%);
4. заэвтектический (4,3-6,67%).
5. По видам углерода, и цвету излома:
6. Белый (С > 3%, в форме карбида). Его применение ограничено производством изделий, не подвергающихся большим нагрузкам, из-за значительной хрупкости. Но при добавлении легирующих присадок, содержащих хром, никель, ванадий, алюминий повышаются его эксплуатационные параметры;
7. Серый (С -2,5%, в форме перлита) обладает хорошей износостойкостью и понижает силу трения. Применяется при изготовлении деталей промышленного оборудования, подвергающихся циклическим нагрузкам. При добавлении специальных присадок, имеющих в составе Mo, Ni, Cr, B, Cb, Sb улучшается стойкость при использовании в агрессивных средах;
8. Половинчатый (С – 3,5-4,2%, в форме графита и карбида и наличие следовых количеств цементита и ледебурита). Такой вид нашел свое применение при производстве изделий, подвергающихся постоянному трению.
9. По физическим параметрам, согласно ГОСТ 1412-54 и 1215-59, различают марки чугуна:
10. Ковкий (КЧ), представляет собой его белую разновидность после специального обжига. При этом доля углерода находится на уровне 3,5%, и он представлен в форме Fe2O3 или зернистого перлита, с графитовыми включениями. В качестве присадок для повышения устойчивости к трению обычно добавляют Mg, Te, B. Следует отметить, данная марка никогда не подвергается ковке, в прямом смысле этого слова;
11. Высокопрочный (ВЧ), образуется путем вкрапления в металлическую решетку шарообразных включений углерода и введении в состав магния, кальция, селена, иттрия. Характеризуется улучшенными механическими, теплопроводными пластическими параметрами.
12. По специфическим свойствам:
13. Износостойкий;
14. Антифрикционный;
15. Коррозионностойкий;
16. Жаростойкий;
17. Немагнитный.
18. По шкале твердости Бринелля:
19. Мягкий (НВ менее 149);
20. Умеренной твердости (НВ 149-197);
21. Улучшенной твердости (НВ 197-269);
22. Твердый (НВ более 269).
23. По значению временного сопротивления при растяжении:
24. Обыкновенной прочности (менее 20 кгс/мм2);
25. Улучшенной прочности (20-38 кгс/мм2);
26. Максимальной прочности (более 38 кгс/мм2).
27. По магнитным характеристикам:
28. Ферромагнитный — обладающий магнитными свойствами, из-за высокого содержания в металлической матрице феррита и цементита;
29. Паромагнитный – обладающий малой магнитной проницаемостью, содержащий в своем составе присадки из хрома, меди и алюминия.

Маркировка

По Гостам, все существующие марки обозначаются 2 буквами и 2 числами, при этом числа отражают значения временного сопротивления (кгс/мм 2 ) и относительного удлинения (%). К примеру, цифры в марке КЧ-30-6, показывают временное сопротивление — 30 кгс/мм 2 и относительное удлинение — 6 %.

Путем введения в состав специальных добавок, модифицируют состав сплава. Тогда к названию марки прибавляется буква М.

Области использования

Применение различных марок чугуна зависит от металлургического компаунда и его эксплуатационных характеристик.

Белый вид используется в производстве нагревательных элементов и бытовой сантехники (ванн, раковин), а также является сырьем для получения ковких разновидностей твердых растворов.

Серый — входит в состав различных элементов двигателей для машиностроительной отрасли.

Ковкий – при изготовлении тормозных колодок и деталей для промышленного измельчительного оборудования. Кроме того, он имеет широкое применение в текстильной промышленности при отливке запасных частей сложной формы для оборудования. Применяется КЧ при изготовлении кухонной посуды, элементов интерьера, уличных фонарей, перил для лестниц.

Высокопрочный сорт применяется при производстве труб, фитингов для водоснабжения, канализации, нефтедобывающего производства. Кроме того, из него делают секционные радиаторы, эксплуатируемые в системах центрального отопления жилых домов и административных зданий.

Из ферромагнитного типа изготавливают электрощиты и другие составляющие электротехнического оборудования, а немагнитный его тип наоборот используется в качестве электроизолирующего материала.

В огромном количестве чугун используется как сырье на сталелитейных предприятиях.

Интересные факты

• По мнению профессора Мариенбаха, свое название чугун получил от китайского слова – «чжугун», что в переводе означает «литейщик».
• Чугунная посуда издавна используется по всему миру и очень удобна для приготовления различных видов пищи.
• Неотъемлемым атрибутом русских народных сказок является печь, в которой в чугунке – сосуде определенной формы и отлитой из данного сплава, герои варили главное блюдо – картошку в мундире.
• Самые лучшие блины получаются на чугунной сковородке.
• До появления электрических утюгов, хозяйки использовали тяжелые чугунные утюги, с идеально гладкой подошвой нагревая её до красна, над источником огня.
• Следующим этапом, были угольные чугунные утюги по своей конструкции напоминающие маленькие печки. Для их разогрева внутрь помещали березовый уголь. Такой утюг даже имел трубу для получения необходимой тяги.
• Известные нам с детства канализационные люки для смотровых колодцев имели круглую форму, отливались из чугуна и были впервые изготовлены сто пятьдесят лет назад.
• Производство чугуна во всем мире в 2015 году составило более 898 млн. тонн, что на 3% меньше чем в 2008 году.

Заключение

Подробно рассмотрев те вопросы, которые были поставлены выше, можно заключить:

• Чугун – это сплав железа с углеродом с добавлением специальных модификаторов;
• Для его производства добываются различные типы руд, подвергающиеся предварительной подготовке и обогащению;
• Выплавка происходит в доменной печи, которая непрерывно работает и представляет собой целый металлургический комплекс оборудования;
• В зависимости от количества и форм растворенного углерода в металлической матрице, все сплавы делятся на различные виды и обладают различными свойствами;
• Применение различных марок чугуна напрямую зависит от его физико-химических параметров полученного сплава;
• Несмотря на наличие новых типов материалов, кухонная чугунная посуда до сих пор пользуется спросом у многих домохозяек и поваров;
• Старинные угольные чугунные утюги представляли собой маленькую печку и топились углем, что делало процесс глажки очень утомительным и пожароопасным делом;
• Производство чугуна достаточно энергоёмкое и финансово затратное дело, поэтому в настоящее время его объем неизменно сокращается во всем мире, так как на смену приходят другие современные, износостойкие и дешевые в изготовлении композиционные материалы.

Источник: sopromats.ru
