Холодная и горячая эмаль в украшениях применяется часто. Она позволяет создать разноцветные рисунки и узоры без включения дорогостоящих драгоценных камней. При этом эмалированное покрытие не выцветает со временем, не трескается и не осыпается, если ювелир при работе соблюдал все секреты мастерства.
Особенности холодной эмали в ювелирном деле
Технология эмалирования украшений холодной эмалью появилась достаточно давно. С ней работают настоящие мастера своего дела. В качестве основы выступают драгоценности. А рисуют специальной двухкомпонентной смесью, которую соединяют в определенной пропорции и разбавляют катализатором. В результате химических процессов получается кремообразная разноцветная паста.
Особенности технологии — смесь застывает при комнатной температуре в течение 72 часов. Если украшение подогреть до 60 ⁰С, весь процесс затвердевания займет не более 3 часов. А результат будет выглядеть как хорошо изготовленная керамика.
Чтобы получить новые цвета холодной эмали для ювелирных изделий, мастера используют технологию смешивания компонентов. А также некоторые профессионалы работают с особым типом покрытия, застывающим под воздействием специального освещения. Такая технология называется светоотражающей и тоже относится к «холодному мастерству».
наносим холодную эмаль
Специфика горячего эмалирования драгоценных украшений
Работа по технологии горячего эмалирования несколько сложнее, чем холодный вариант. Сама заготовка представляет собой стекловидную пластинку, которую вначале необходимо размельчить до порошковой массы, а потом размягчить водой до нужной консистенции (кремообразной пасты).
Когда материал для творчества по технологии горячей эмали готов, можно переходить к созданию неповторимого изображения на драгоценностях с помощью специального инструмента. После завершения эскиза вся работа ставится в специальную печь, где обжигается под воздействием температуры от 700 до 900 ⁰С.
В процессе обжига порошок превращается в цветной стекловидный слой. После завершения обжига изделие шлифуется и еще раз помещается в печь, чтобы достичь идеально гладкой и блестящей поверхности.
Интересный факт. Для достижения идеального результата мастер-ювелир может обжигать одно украшение от 5 до 100 раз. Сложность возникает с верностью смешивания компонентов для получения нужного цвета. Только профессионал «по интуиции» создает верные пропорции с первого или второго раза.
При этом итоговый оттенок также зависит от температуры обжига. В результате каждое украшение, выполненное по технологии горячей эмали, уникально и неповторимо. Даже лучшие профессионалы не могут два раза подряд обжечь и получить идентичные изделия по насыщенности цвета и оттенка.
Способы нанесения цветной эмали на ювелирные изделия
Ювелирная эмаль по технике холодного и горячего нанесения широко применяется для создания дизайнерских украшений. Среди распространенных технологий нанесения красок на драгоценные металлы выделяют:
- Перегородчатый вариант или Клуазоне. Само название указывает на наличие специальных золотых или серебряных перегородок в изделии. Ювелиру достаточно заполнить ячейки нужным оттенком, чтобы создать неповторимое изделие. Чаще всего применяется технология горячего эмалирования.
- Финифть или художественная роспись. Вся работа осуществляется вручную. Ювелир сам выбирает эскиз и переносит его на изделие. Впервые методику использовать австрийский бренд Frey Wille, хотя популярность такой «рисунок» получил благодаря мастерам Ростовского финифтяного промысла.
Это две основные методики «росписи» драгоценных металлов, которым стремятся обучиться 80% начинающих ювелиров. Нередко эмалью пользуются «домашние мастера», создающие эксклюзивную бижутерию.
Как ухаживать за готовым изделием дома
Хотите, чтобы ювелирные изделия с горячей или холодной эмалью сохраняли свою красоту как можно дольше? Следуйте простым правилам ухода за такими эксклюзивными драгоценностями:
- Декоративный слой сравним со стеклом, поэтому он не переносит сильных механических воздействий. Старайтесь не ударять украшения и не ронять их.
- Прямые сильные солнечные лучи могут нагреть изделие и привести к потере яркости цветов. Не стоит оставлять кольца и серьги на открытом солнце. Лучше всего хранить их в шкатулке.
- Кислоты, щелочи и хлорка разрушает эмалированную поверхность. Не надо мыть посуду и пол, когда на руках надеты кольца с ювелирной эмалью.
- Ополаскивайте изделия под струей холодной проточной воды. Можно капнуть небольшое количество нашатырного спирта, чтобы снять загрязнения с поверхности. А также использовать зубную щетку с мягкой щетиной.
- Желательно хранить украшения с эмалью отдельно от других украшений. При соприкосновении с некоторыми металлами цвет и яркость покрытия меняются.
И помните, чем лучше вы относитесь к ювелирным украшениям, тем дольше они радуют вас своей красотой и блеском. Позвольте себе аккуратную роскошь.
Где приобретают ювелирные творения с горячей или холодной эмалью
Профессиональные ювелиры наносят «краску» на поверхность драгоценных металлов. Соответственно, такие изделия продаются в ювелирных салонах и мастерских. Не стоит обращать внимание на предложения «из непонятных источников». На драгоценностях, как и на классических вариантах с камнями, должны присутствовать ювелирные бирки. На них не будет указания о составе эмали, но обязательно будет информация о типе сплава и весе украшений.
Соблюдайте советы по выбору и по уходу за ювелирными украшениями с эмалью, тогда они прослужат вам долго. Помните, что все такие драгоценности изготовлены вручную, поэтому и стоимость на них не так уж и мала.
Источник: russam.ru
Пошаговое изготовление украшений с горячей эмалью
Я думаю, что покупателям будет интересно увидеть, как рождались их украшения, поэтому отснял по этапам весь этот процесс. Тем, кто понятия не имеет, что такое «горячая эмаль», этот степ даст общее представление об этом виде прикладного искусства. А может и вдохновит, технически сложного тут ничего нет!
Нам нужны: муфельная печь, медь листовая, эмаль. Это главное и основное, еще понадобятся несколько инструментов, которые вы можете сделать сами. Лучше, даже необходимо, в помещении иметь вытяжку, прямо над печью. Не секрет, что горячая эмаль не только дорогое занятие, но и очень вредное, если пренебрегать простыми правилами.
Для обжига небольших работ у меня печка с камерой 14х12х7, старенькая немецкая EFCO на 900 в., которая выдает необходимые 850С. Удобно, когда печь с термореле, и автомат держит выставленную температуру, но я обхожусь без него, определяю подходящую температуру по цвету камеры.
Медь беру 0.2-0.3 мм, вполне подходит для колец и сережек, после придания им формы и чеканки приобретают жесткость, оставаясь легкими. Для больших брошей использую 0.4 мм, она подходит и для пластин до А5 размера. Опять же, надо учитывать предполагаемое количество отжигов — чем их больше, тем толще будет слой эмали и тем сильнее будет «вести» пластину. Да и в печи медь становится мягче, излишне тонкая пластина под большим слоем эмали провиснет на подставке как блин на вилке 🙂 Толстая же пластина в небольшой печке будет сильно забирать тепло, понадобится время, пока печь снова дойдет до нужной температуры.
Эмаль у меня в основном Дулевская, есть несколько любимых немецких, под золото. Хорошо, когда много цветов, есть из чего выбрать, но не стоит их все использовать в одной работе — сложно справиться.
Часто бывало, одна еще не расплавилась, а другая уже начала выгорать, превращаясь в черную окалину 🙂 Первое, что нужно запомнить — поведение каждой эмали и ее свойства, эффекты, которые она дает при спекании с нижним слоем. Каждый следующий обжиг добавляет неожиданностей, меняет каждую эмаль, которая была нанесена, пусть даже в первом слое. Для начала рассчитывать работу на 1-2 обжига оптимально. Собственно, я так и делал — часть украшений на один обжиг, часть — на два.

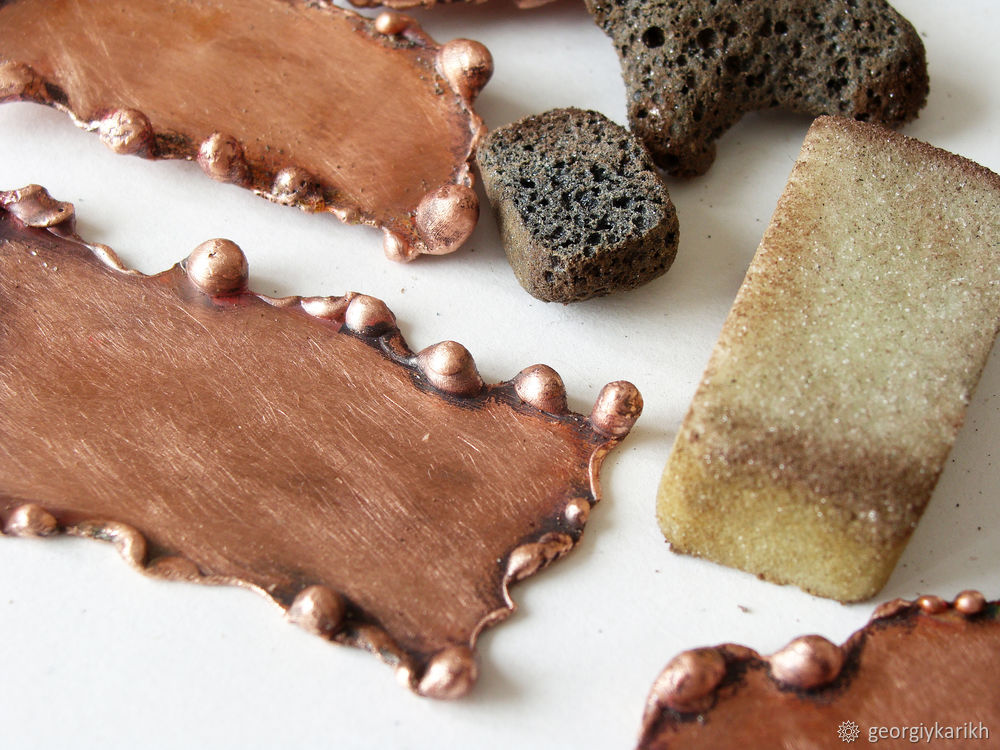

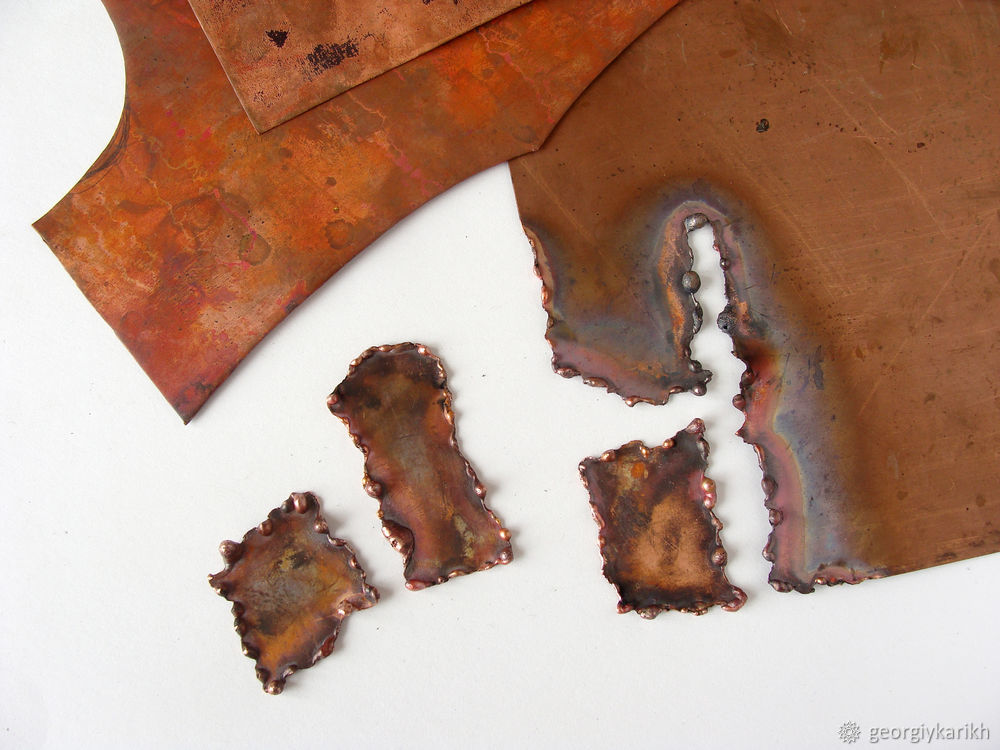

Начинаю делать заготовки. Обычно режу ножницами, а тут использовал сварку. Идея не моя, прием понравился, и для украшений подходит. Перед тем, как нанести эмаль, медь надо отжечь — нагреть докрасна и опустить в воду, потом очистить от окалины. При резке сваркой заготовка сильно нагревается, остается просто бросить ее в воду, происходит отжиг.
Вся сложность в получении красивых капелек, все это делается не за один раз, как может показаться.

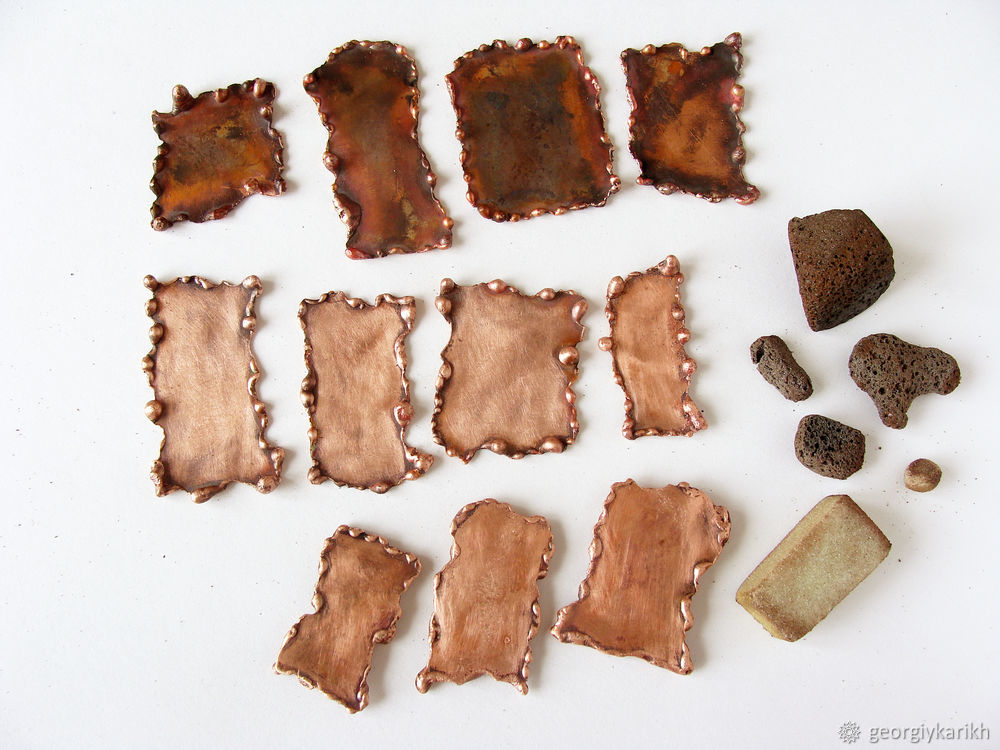

Чистка от окалины — обязательный этап, если вы не хотите, чтобы эмаль отскочила от медной пластины прямо в печи или при остывании. А при нанесении порошка эмали кистью или стеком грязь обязательно попадет в баночку с эмалью, и будет краска с черным крапом. Есть исключения, где окалину можно использовать, но это не наш случай.
Мне нравится чистить резинками с абразивами, гораздо удобнее шкурок, тем более для неровных поверхностей. Темные резинки с «советских» времен, а светлая называется «ластик для чистки замши и нубука», долго держится и отлично чистит. Зачистить нужно с обеих сторон, т.к. оставленная окалина с каждым обжигом будет становиться толще и прочнее.

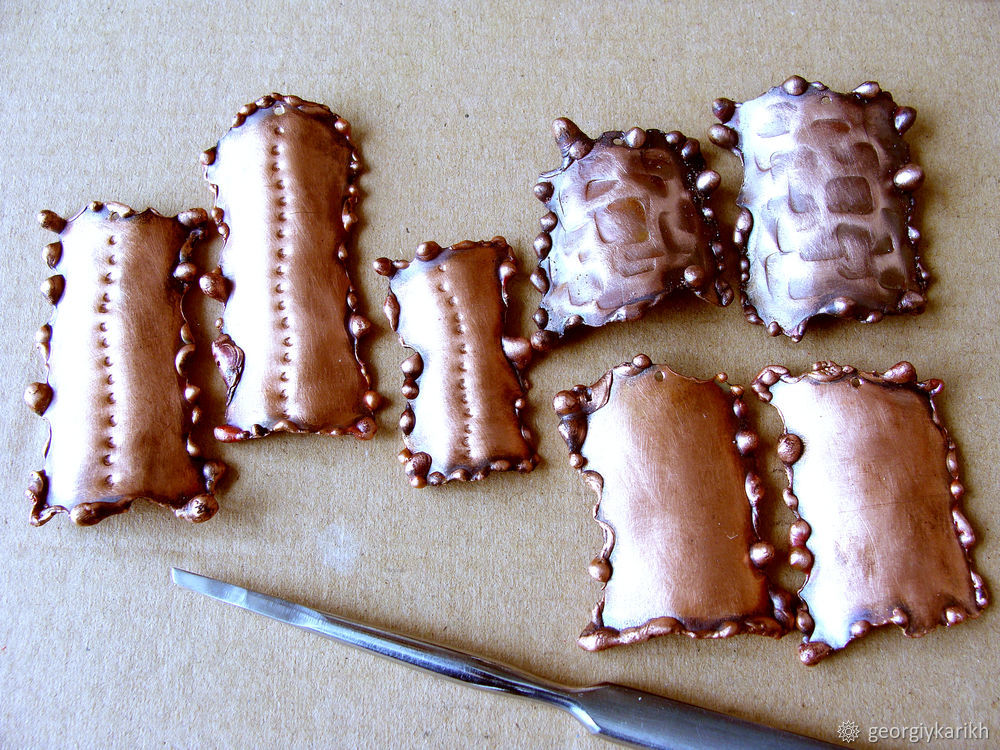

Далее придал заготовкам форму, разбил сережки по парам, просверлил отверстия для крепления швенз. На некоторых сделал декоративную чеканку. Прикинул, какую эмаль куда и в каком порядке наносить, и примерно представляю, как должно получиться. Большую работу можно просчитать на три отжига, дальше я работаю уже с тем, что получилось, предвидеть дальше уже сложно 🙂 Я имею ввиду отжиги, где одна эмаль, наложенная на другую, изменяет ее, появляются эффекты, кракелюры, вплавления, и т.д.
Нанесение эмали. Сначала нужно обезжирить поверхность, что бы потом не мучиться, пытаясь положить краску на медь, заляпанную отпечатками. Надо просто смочить край тряпочки слюной и протереть поверхность. Я делаю это с мизерным количеством самой эмали. Она выступает в качестве абразива и хорошо очищает медь от следов жира. Теперь к поверхности не прикасаюсь, держу только за края.
Наношу краску стеком — плоской металлической лопаткой. Кисть более удобна для больших площадей.

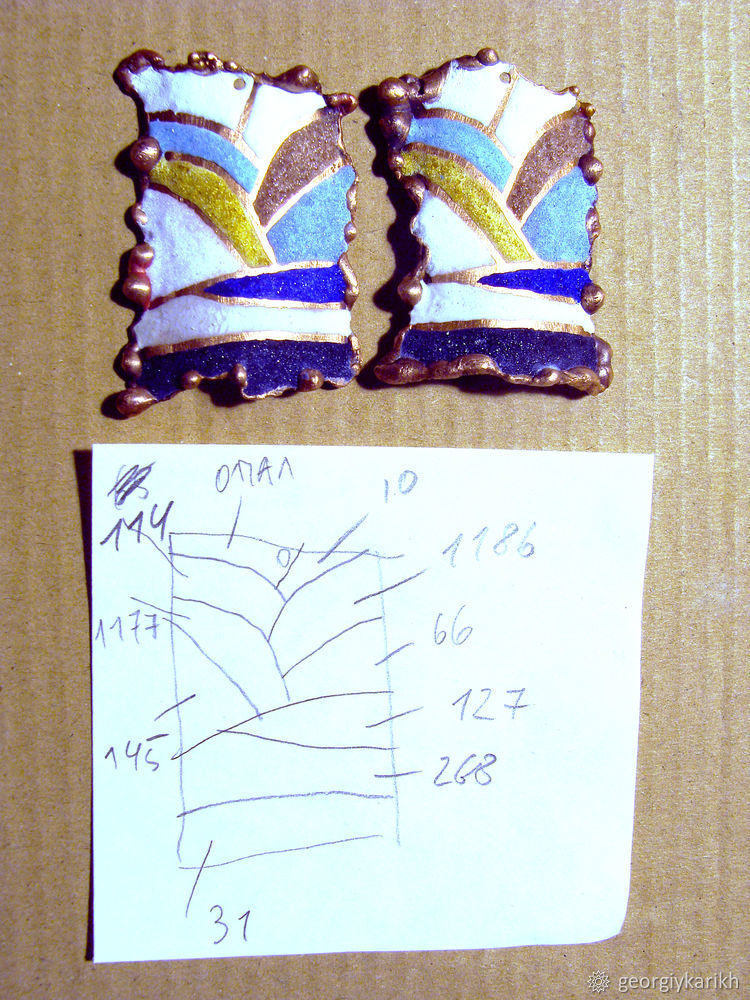

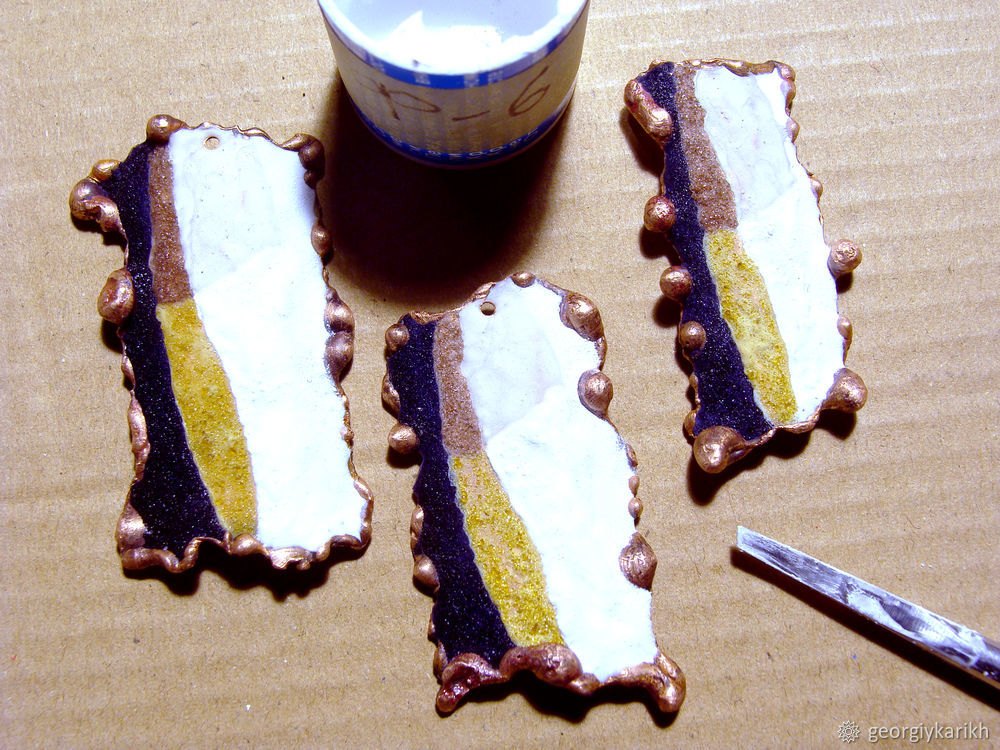

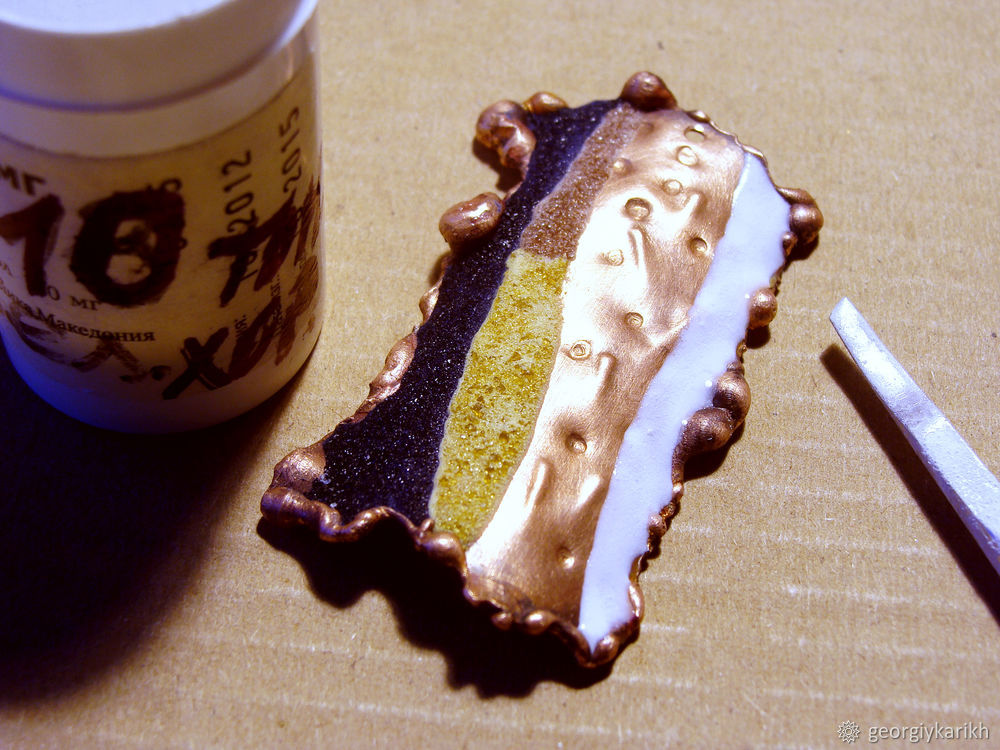

Здесь хочу сделать один отжиг. Нужно нанести все краски за один прием. Самый простой способ — насыпать, налить, смешать на пластине разных красок и может получиться красиво 🙂 Если нужен рисунок, то это не подходит. Перегородчатую эмаль делать кропотливо и сложно, и мне нравится японская перегородчатая, красива именно за счет их эмалей. Нашими эмалями и медной проволокой — мне не очень, хоть и трудоемко.
Можно оставлять небольшие расстояния между красками, и можно как тут, заполнять постепенно всю поверхность. Нужно следить, чтобы эмаль с кисти не утекла в другой цвет, а уже нанесенная эмаль не высохла. Это легче контролировать, когда работаешь стеком.

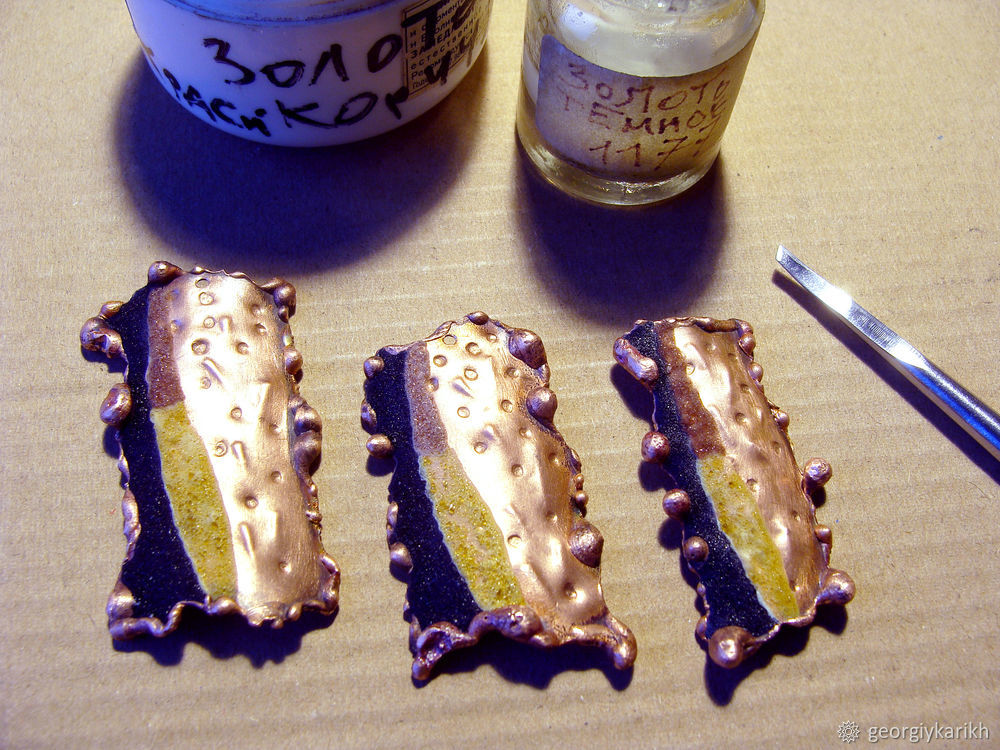

Вот это тот вариант, где оставляю расстояние между красками. Чтобы рисунок был четче и краски случайно не слились, сначала рисую «перегородки» маслом, тонкой кистью. Теперь можно спокойно заполнять обведенные участки. Всегда полезно делать памятки, даже когда хорошо знаешь все свои эмали. Когда идет не первый обжиг, эмали могут поменять свой цвет, появится неожиданный эффект. Бывает обидно, что его уже не повторить, потому что не помнишь, что же там было вначале 🙂

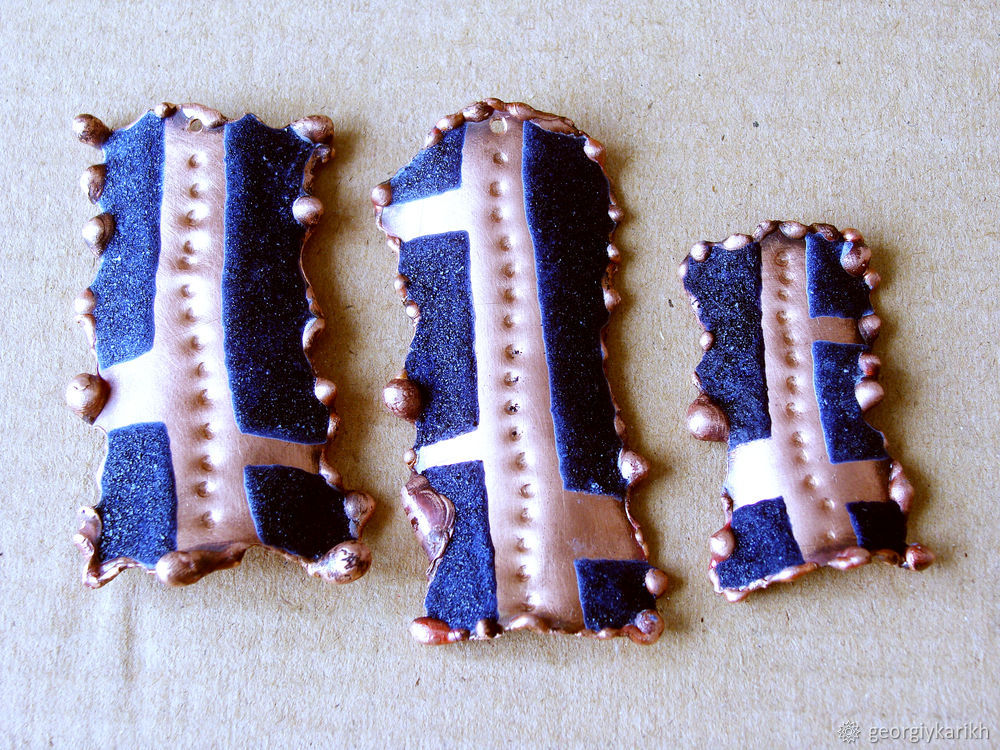

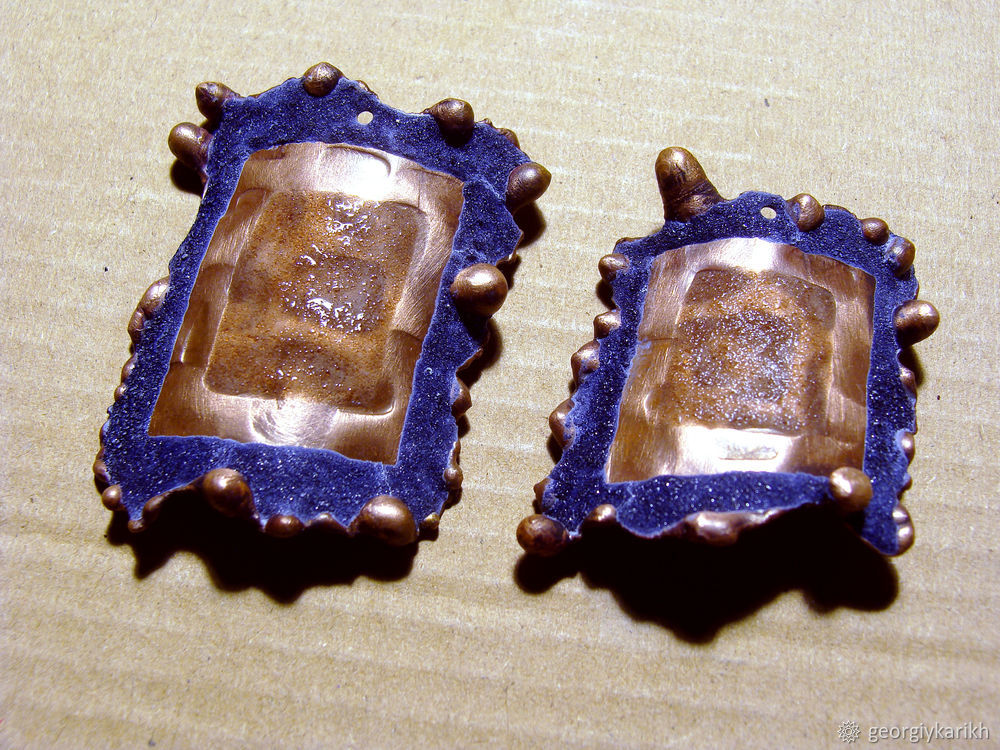

Здесь расчет на два отжига, ну, или больше, если понадобится. Рисунок формируется границами первого слоя эмали и участками чистой меди, которые после обжига снова придется чистить от окалины. Наиболее частый способ ведения большой работы. Никаких сложностей при нанесении эмали хоть кистью, хоть стеком. Стараюсь оставить больше чистых мест, на втором и последующих обжигах их можно покрыть прозрачными эмалями, будет красивое свечение, а лишние можно «убрать» непрозрачной эмалью.
Все высохло, сейчас надо быть очень аккуратным, краска держится не прочно, и ее легко смахнуть или свезти неловким движением. Если пластинка упадет с подставки или кочерги, порошок ссыпается и можно начитать рисовать заново. В то же время, по высохшей эмали хорошо делать графику — просто процарапать тонкой иглой рисунок, сдувая осыпавшийся порошок (очень неполезная операция). После обжига останется тонкая темная линия.

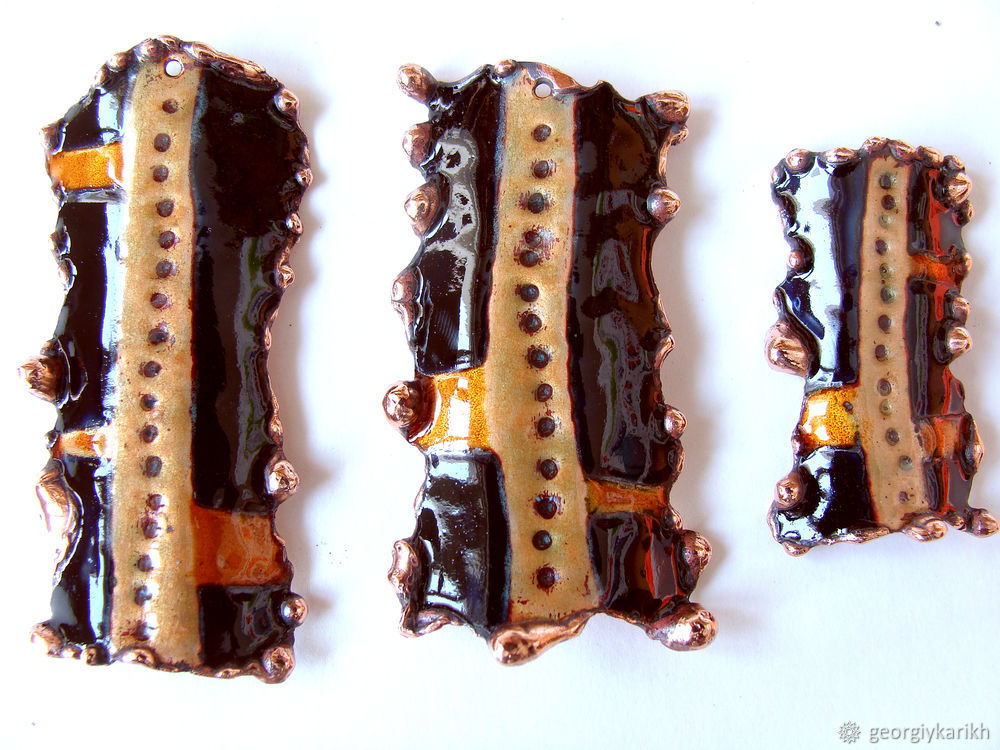

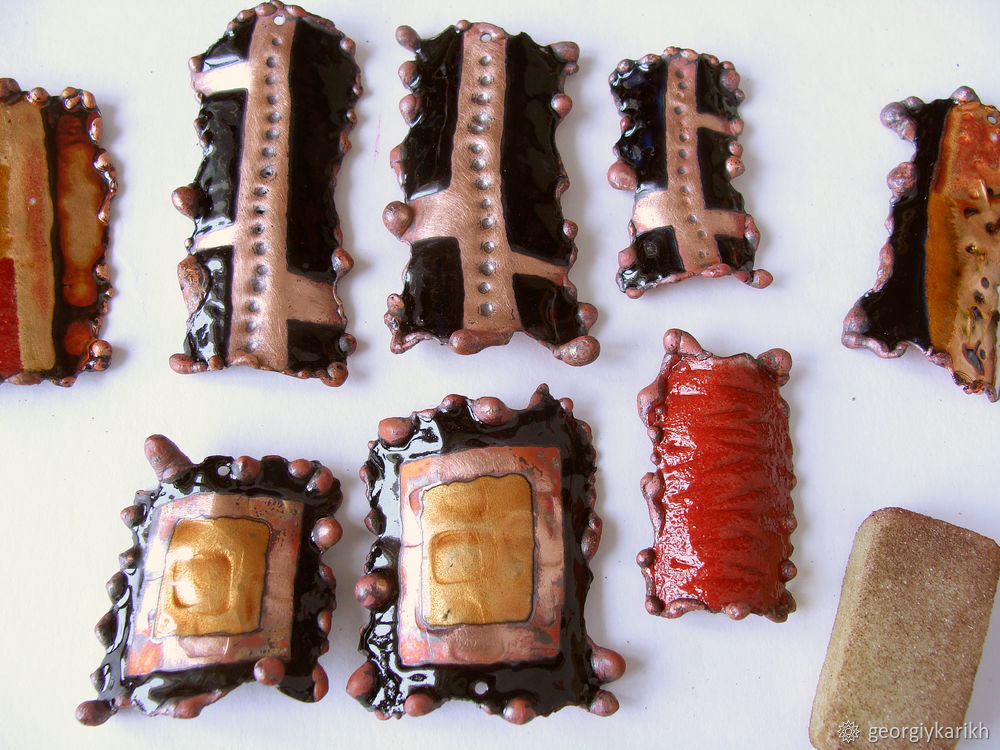

Ну вот и первый обжиг, вроде все прошло по плану. Кстати, чем отличается опытный эмальер от начинающего? Кто первый раз достает работу из печи, сразу сунет нос и будет смотреть, что же у него получилось 🙂 Да, зрелище завораживает, медь, остывая, меняет цвета, и на ней начинают проявляться эмали до полного ее остывания. Именно в это время происходит самое сильное отравление парами.
Мы же себе не враги — под вытяжку, и дать спокойно остыть. Надо сказать о защите глаз, это важно. Я обжигаю в прозрачных пластиковых очках. Они нужны для защиты от теплового удара. Если без них — к концу дня как песка в глаза насыпали.
При работе с большой печью лучше прозрачный щиток, который закрывает все лицо.

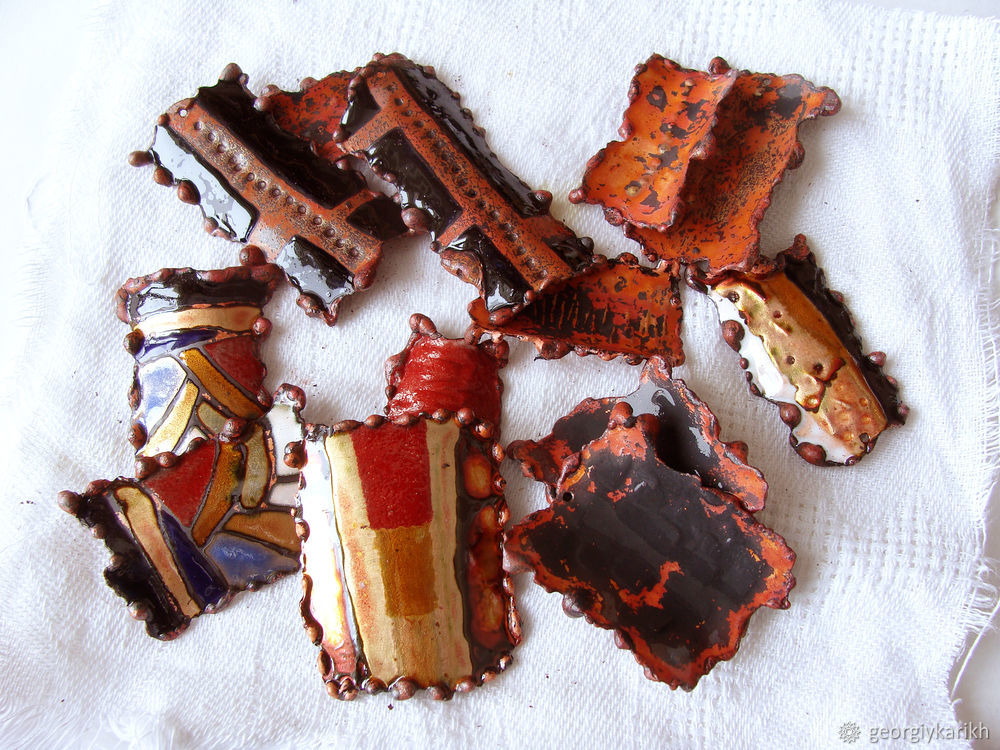

Чтобы окалина легче чистилась я опускаю в холодную воду еще теплую работу. Как утюг проверяем — не шипит — значит, можно в воду. Если бросить очень горячую, то эмаль просто отскочит от меди мелкими кусками. Вот еще одно свойство эмали — ее очень сложно фотографировать, она разная, но всегда красивая!
Откладываю в сторону «почти готовые», и берусь за те, которым нужен второй обжиг. Снова чистка резинками, кстати, они не корябают эмаль, что бывало со шкуркой. Снова до чистой меди, обезжириваю.

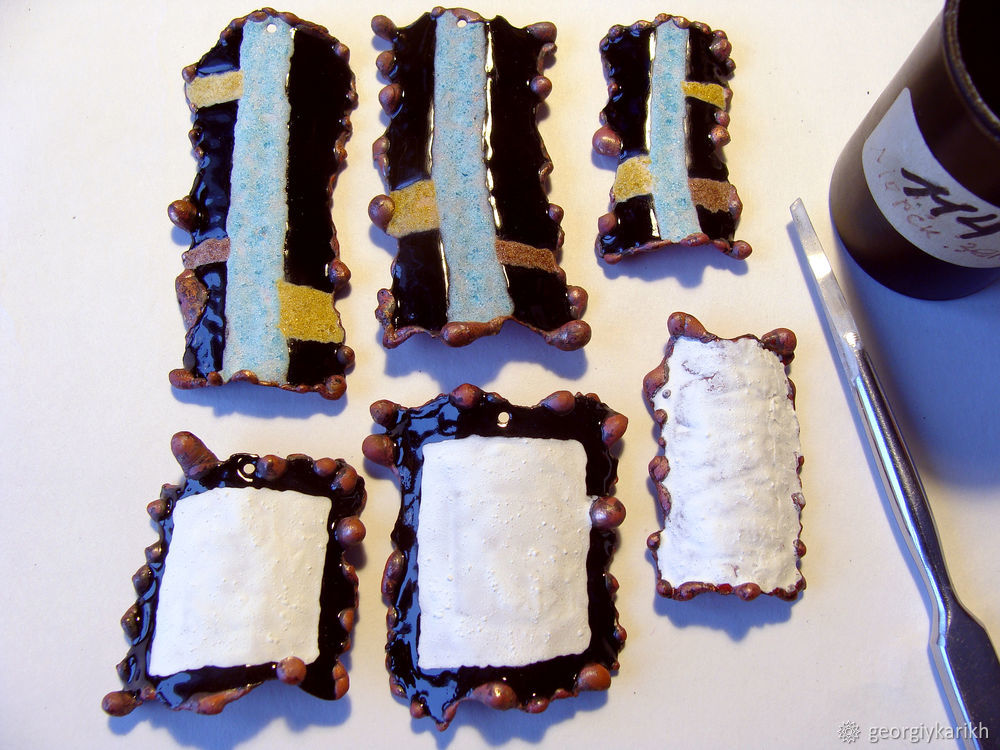

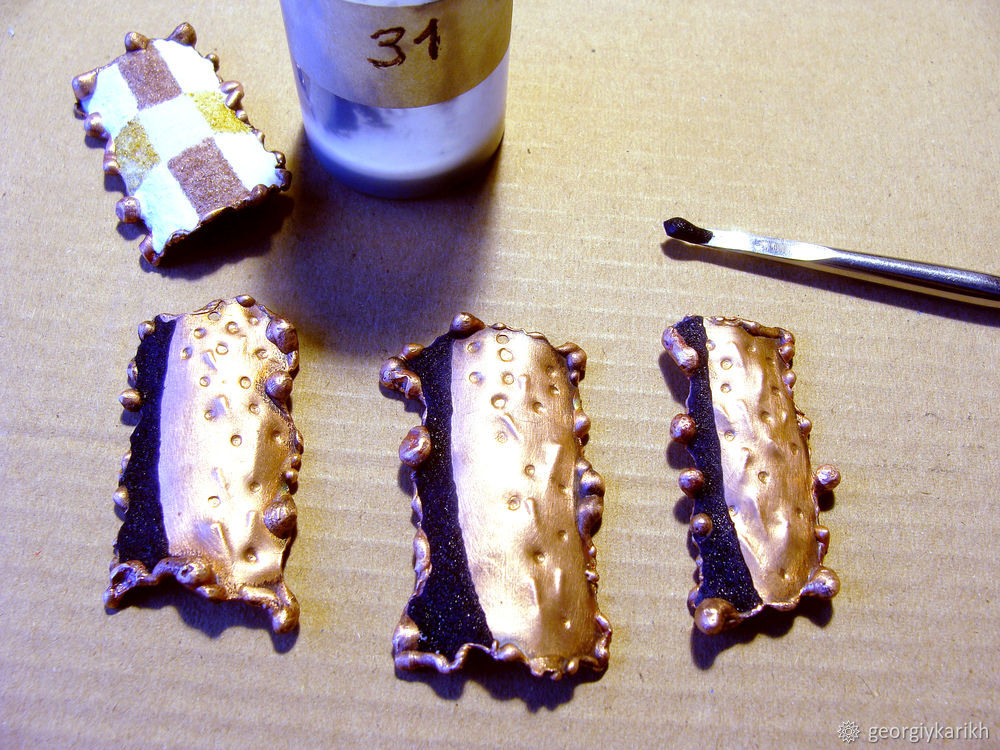

Легко и свободно закрываю подготовленные места прозрачными эмалями, можно, даже нужно, слегка залезать на края предыдущей, тем самым защищая стык от выгорания. После нанесения краски, нужно дождаться полного испарения влаги. В противном случае в печи ее остатки могут вскипеть, разбросав порошок вокруг или образовав каверны в виде пузырьков. Как вариант, сушат «сырую» работу под лампой накаливания, а когда пар уже не идет, кладут на саму печку, полминуты — и уже точно можно обжигать, ничего не вскипит.

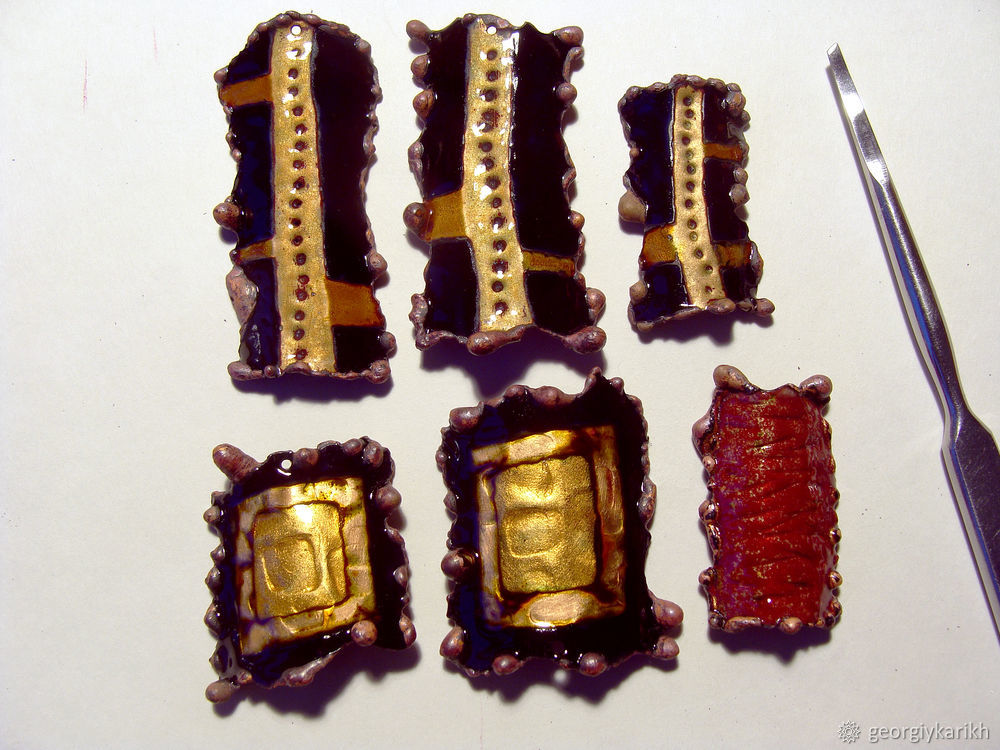

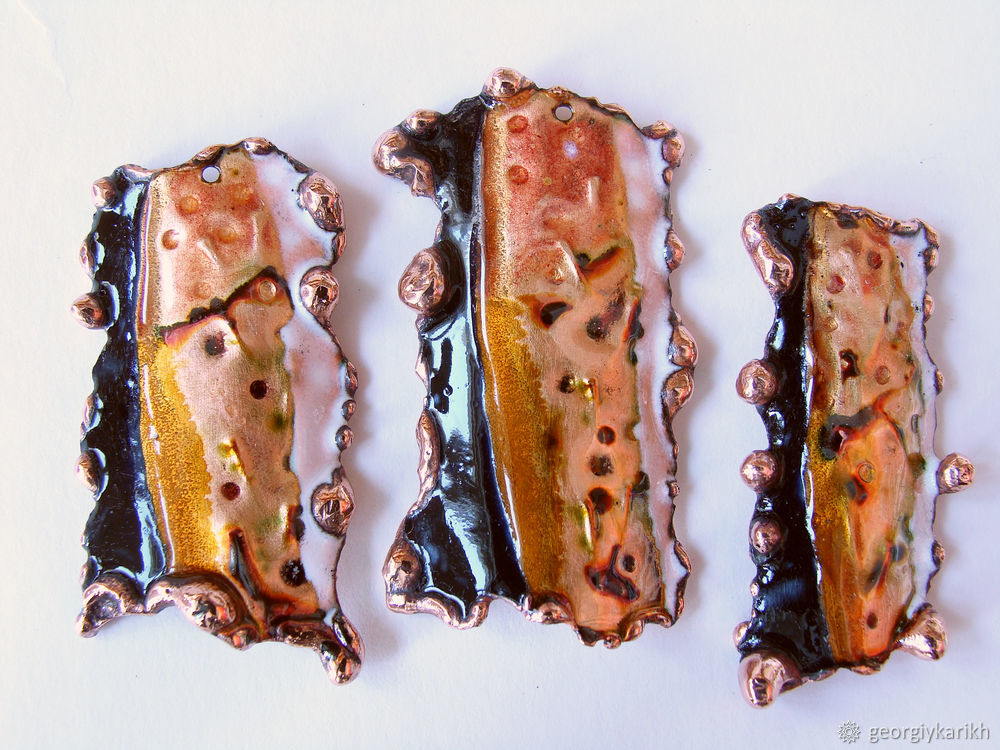

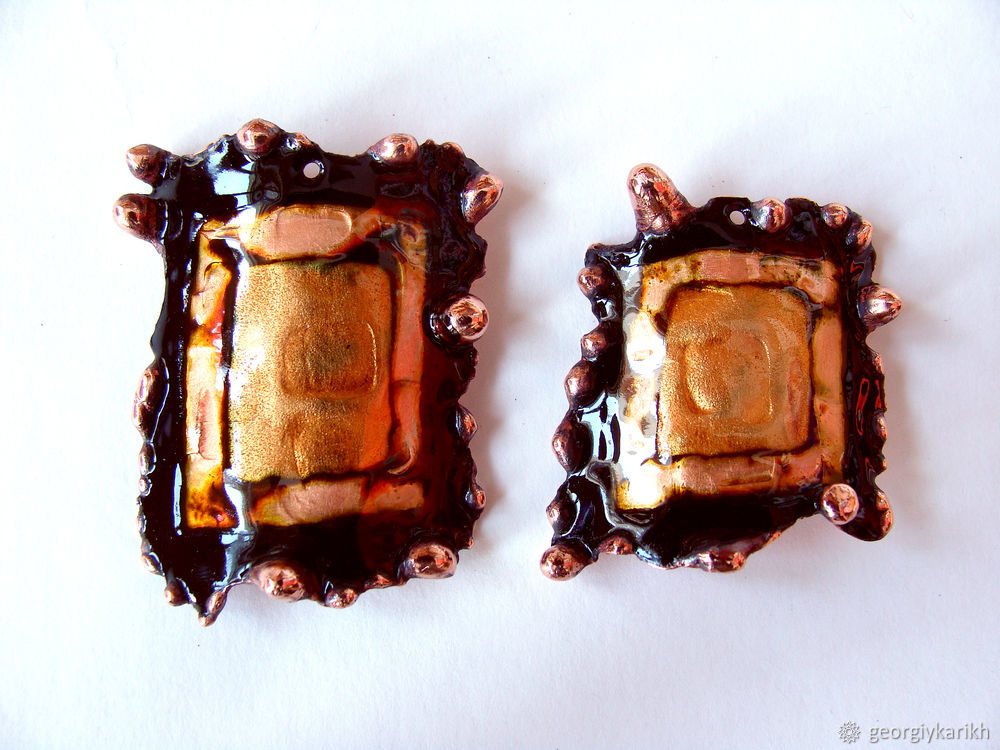

Все, в принципе, как и ожидалось. Успел вовремя вынуть, на квадратных серьгах очень легкоплавкая эмаль, которая любит быстро выгорать из золота в темно-коричневые разводы, и потом с ними сложно что-то сделать. Вообще, в работе с эмалью, важно чувствовать, когда надо достать работу из муфеля. Кто-то следит по секундомеру, я считаю про себя, всегда, потому что счет идет на секунды.
Особенно в маленькой печи с мелкими предметами. Тут обжиг – 40 сек., +10 сек. могут стать фатальными, а минута гарантировано «убьет» эту вещь.

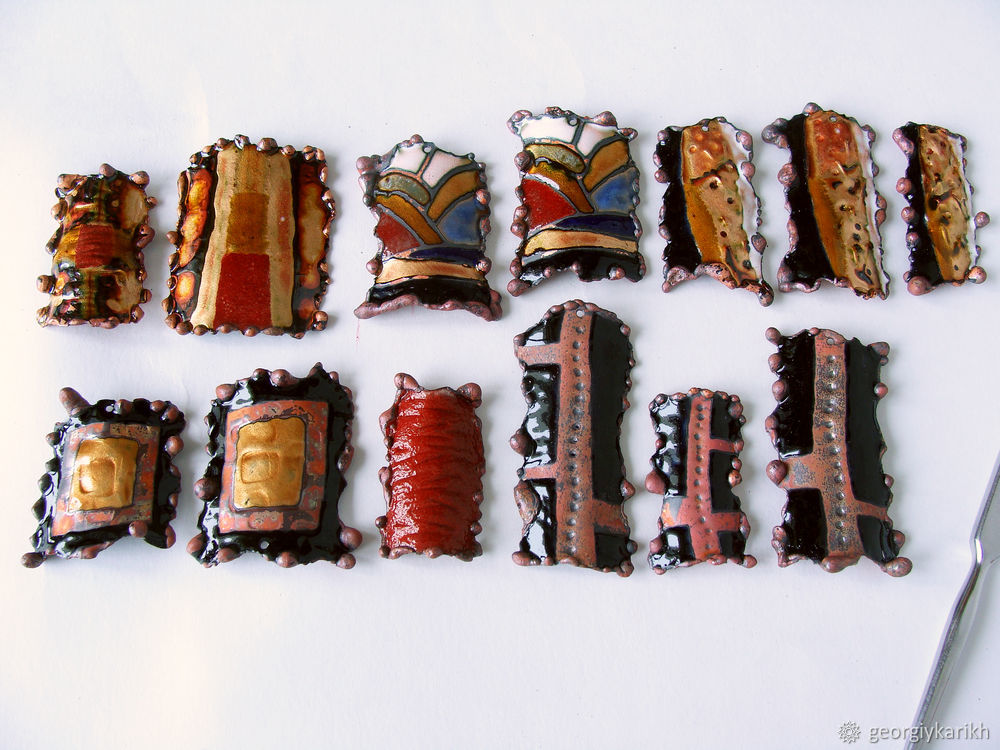

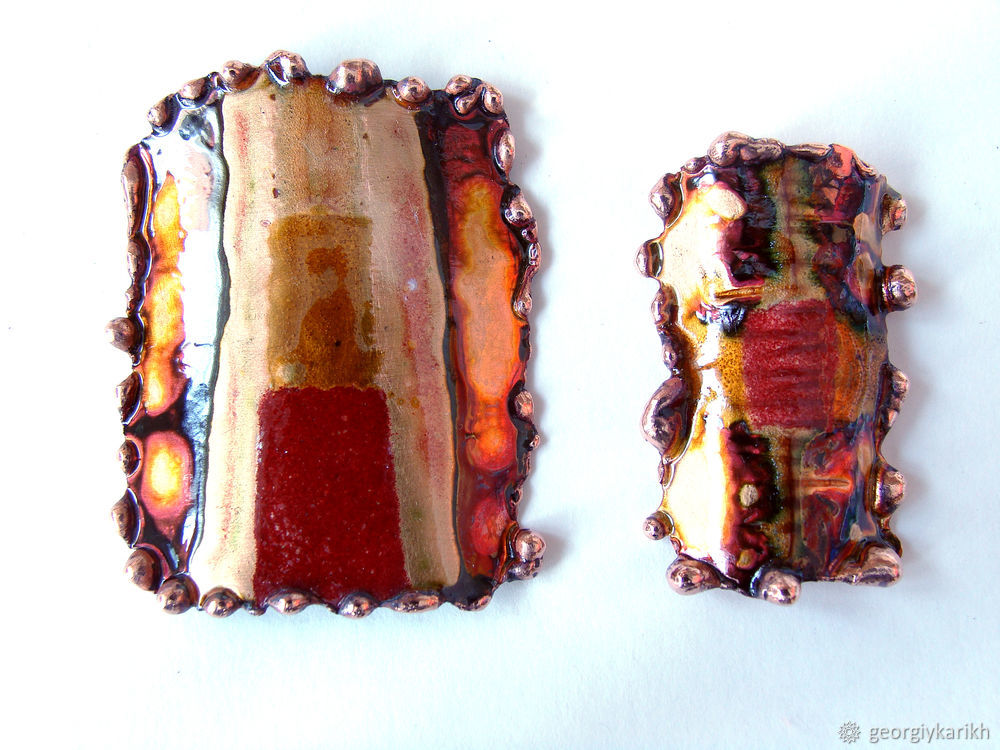

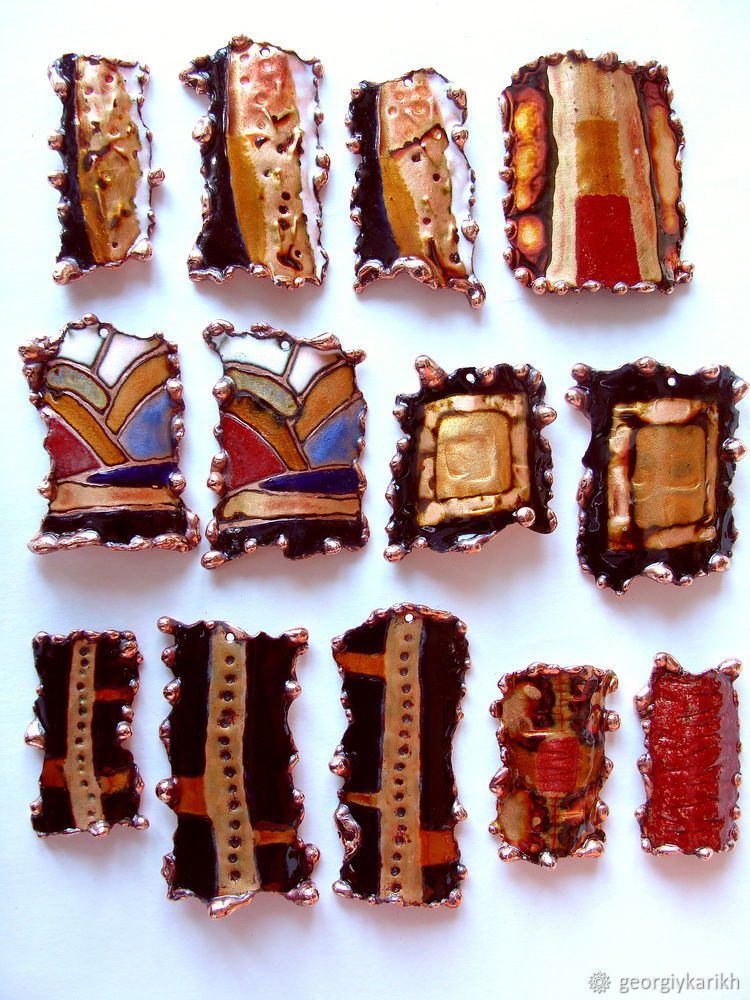

Вот в общем-то и все, чистка и полировка «капелек» и обратной стороны уже не так интересна, особых секретов тут нет. Осталось сделать швензы, собрать кольца. Еще несколько украшений с горячей эмалью будут ждать своих хозяек у меня в магазине 🙂
Работа с эмалью на этом закончена, надеюсь, не слишком утомил вас описанием тонкостей работы с этим удивительным и материалом. Я рассказал только об основах, которые будут интересны человеку, только прикоснувшемуся к эмали, поэтому прошу Мастеров быть снисходительными к сегодняшним моим творениям 🙂
С уважением, Георгий Карих,
член СХ России, 20 лет знаком с эмалью
Источник: www.livemaster.ru
Технология нанесения горячих и холодных эмалей. Эксперимент-фотоочет.
Пусть это будет тоже мастер-класс, но только не визуальный, как обычно, а информационно-образовательный.
Я подробно в статье расскажу о технологиях и техниках ювелирных эмалей, о перегородчатой эмали, о ее истории в России и в мире, об основных течениях и применениях ювелирных эмалей в настоящее время.
Надеюсь, что Вам будет познавательно и интересно читать данную статью.
Эмалирование – это нанесение легкоплавкого стекла на поверхность металла. Современные эмали состоят из диоксида кремния, окиси титана, борного ангидрида, окиси алюминия, оксидов щелочных и щёлочноземельных металлов, свинца, цинка, различных фторидов.
Существуют различные способы и технологии нанесения ювелирных эмалей.
ПЕРЕГОРОДЧАТАЯ ЭМАЛЬ ИЛИ КЛАУЗОНЕ
Золотые или серебряные перегородки напаивают на поверхность основы по намеченному рисунку, образуются ячейки, которые заполняются эмалевым порошком. Далее при температуре 600-800 градусов эмалевый порошок плавят, превращая в стекло. Вместо перегородок иногда используют филигранную нить.
ВЫЕМЧАТАЯ ЭМАЛЬ ИЛИ ШАМПЛЕВЕ
Специальным резцом вынимают частицы металла из основы, получая углубления, которые заполняют эмалевым составом. Это одна из самых древних технологий.
ЭМАЛЕВОЕ ХУДОЖЕСТВЕННОЕ ПОКРЫТИЕ (ФИНИФТЬ)
Это роспись цветной эмалью. Здесь нет никаких перегородок или выемок. Эмаль наносят на изделие слоями и обжигают до тех пор, пока не завершится запланированный дизайнером сюжет. Именно в этой технике работают мастера Ростовской Финифти, а также австрийский бренд Frey Wille.
ЭМАЛЬ-ГИЛЬОШЕ
Гильоширование заключается в нанесении на поверхность основы изделия тонкого гравированного узора, в основном это геометрические линии. В современном ювелирном деле используют специальные установки с вращающимся барабаном и резцом (гильоше). В России эмаль-гильоше связана с именем Фаберже.
ВИТРАЖНАЯ ЭМАЛЬ
Это разновидность перегородчатой эмали, но без металлической основы. Просвечивающая цветная эмаль находится в гнёздах металлических перегородок и напоминает цветное витражное стекло. Металлические перегородки выполняются из скрученной золотой, серебряной или медной проволоки. Обжиг изделия производится после каждого нанесения очередного слоя эмали.
СЕЯНАЯ ЭМАЛЬ
Выпоняется распылением порошков эмалей на основу-трафарет, каждый слой закрепляется клеем.
Релевантные товары в Online-магазине:
Natura Siberica
MICELLAR SERIES Натуральный сертифицированный мицеллярный бьюти гель
BLOND ABSOLU Питательная маска для нейтрализации желтых оттенков блонда
MICELLAR SERIES Натуральное сертифицированное мицеллярное Бьюти масло
SERIE EXPERT ABSOLUT REPAIR Маска с золотой текстурой для восстановления поврежденных волос
Закрепление эмали на изделиях происходит разными способами — горячими и холодными.
ГОРЯЧИЕ ЭМАЛИ
Современные горячие эмали — фавориты в эмалевых украшениях. Эмаль припекается к металлу в муфельных печах при температуре 600-800C. Затем изделие охлаждают и полируют.
Источник: tokyostreet.ru
