Разведочный шлюз для промывки золота. Как сделать?
Разведка золота может стать актуально для многих людей если будет принят Закон о вольном приносе. Про то чем заменить дорогой американский лоток уже писал неоднократно. Как промывать обычным п/э тазиком даже выкладывал видео на моем канале youtube. Описывал всевозможные шлюзы и драги для добычи. Сегодня предлагаю вашему вниманию, уважаемые читатели, простую конструкцию разведочного шлюза.

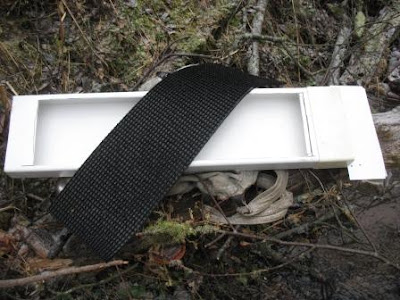

Шлюз очень прост в изготовлении. Достаточно кусок вентиляционного короба из пластика сечением 204х60 мм длинной 800 мм и дражный ковер № 362. Мне кусок короба попался под руки с соединителем, но после первого опробования сниму его. Площадку для загрузки можно вырезать из чего угодно. Я же использовал кусок пластмассы вырезанный из короба.
Бесплатно! Как правильно сделать проходнушку, шлюз для промывки золота

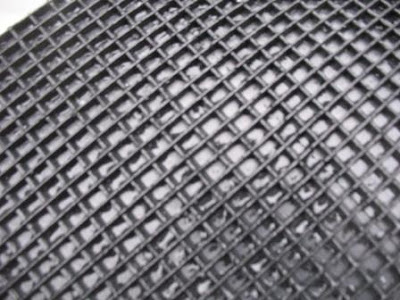

Так выгляди дражный ковер вблизи.

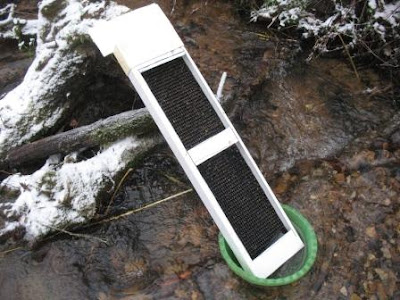

Шлюз получился очень удобным в работе и достаточно легким. С дражных ковров сполоск производится намного легче чем со мха. Уловистость? Затруднюсь дать ответ какой вариант лучше. По моему оба хороши. Мне не приходилось сравнивать вот так вот их рядом.
Пожалуй сравнение проведу в следующем году. Зима как никак и вода скоро затвердеет. Ну а сегодня пока вода жидкая и ручеек бежит решил испытать данную конструкцию шлюза, а за одно и опробовать новые места на наличие крупинок золота.
Очередной овраг и ручеек с текущей водой. Что нужно бродяге? Сумерки начали превращаться в полноценное утро, а я вошел в овраг.
Прогулявшись немного по оврагу выбрал первую точку для опробования.
Погода отличная. Тепло. Где то около нуля градусов. Одет тепло и сухо, а поэтому комфортно. Выбираю место для установки шлюза. Делаю небольшую плотинку. Для удобства установки шлюза подкладываю обломки веток под верх и низ шлюза. Необходимо соблюсти правило уклона по течению 10-15 градусов.
Поток должен быть поменьше, чем у меня в видеоролике.
Еще один ролик добавляю что бы понятней было.
И обратите внимание как работают дражные ковры. Даже на таком потоке в каждой ячейке лежат кусочки легких пород типа кварца и полевого шпата с кремнем не говоря о более тяжелых фракциях.
Легкие крупинки находятся в постоянной вибрации и если попадается крупинка того же магнетита или же ильменита она ложится на дно и лежит себе спокойно. А уж если водой принесло крупинку золота, то она протеснится между этими вибрирующими камешками и ляжет на дно ячейки. Напоминаю, что плотность природного золота от 15 до 19 грамм на кубический сантиметр.

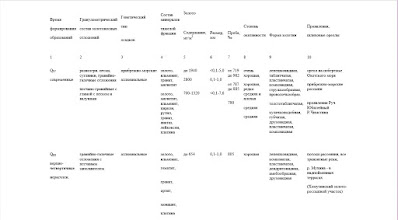

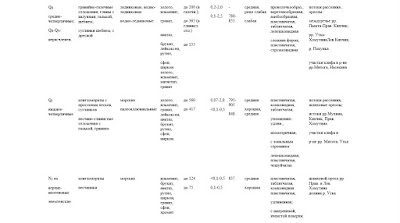

Кварц и прочие легкие породы имеют плотность от 2 до 3 г/куб.см. У сопутствующих золоту минералов плотность разная. Надо определиться по своему региону какие минералы сопутствуют золоту и по этим минералам искать перспективные места. По Подмосковью сигнализатором наличия золота является альмандин (гранат). Его намного легче заметить в лотке, чем золотые крупинки.
Красный песок в лотке значит это альмандин. С черным шлихом намного сложнее разобраться потому как даже сульфидное золото имеет черный цвет. Не помню где взял эту табличку, но она будет в помощь каждому кто ищет золото. Нажмите на картинку и она будет крупнее и более читабельна.
Видя в ячейках минералы можно уже предположить есть золото в песках или нет. Обратите внимание на написание слова пески. Не песок, который лежит на морском или речном пляже, а пески. Пески в золотодобыче эта смесь того же песка, гравия, галечника и глинистых частичек. В сегодняшнем овраге золотоносные пески выглядели так. Что очень интересно они имеют характерный хруст.
Опытные старатели могут с помощью стального щупа определить на какой глубине залегают пески именно по этому хрусту.

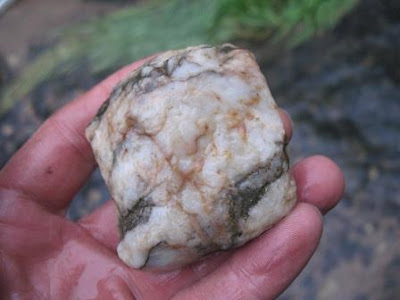

При промывке глаза выхватывают из общей массы интересные камешки. Вот и мне попался кварц с минерализацией. Что там мне пока не удалось понять.
Перед тем как делать съем надо дать время коврам промыться. Да и вообще золото любит мыться. Ковры должны постоянно промываться — не заиливаться. В ролике видны мои прочие причендалы. Это баночки для шлиха.
Сейчас очень много всевозможных удобных пластиковых контейнеров начиная от баночек для анализов, далее контейнеры с соленьями типа корейской морковки или же соленой капусты, но мне более всего нравятся банки из под жидкого мыла. И естественно в ролик попал мой лоток для промывки и сито, которое так и не доделаю. Дырок бы побольше надо просверлить.

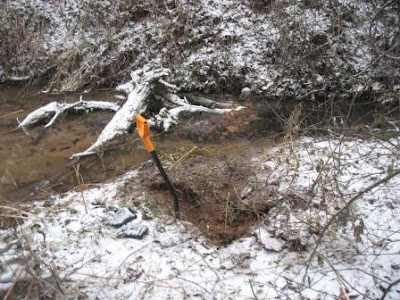

Заканчиваю с первой точкой и двигаюсь в поисках места где еще можно сделать опробование. Выбираю современную косу ручья. Не древние отложения которым уже несколько тысяч лет, а косу которую намыло может за последние сто лет. Пока выбирал место пошел снежок.
Вроде как и зима начинается. Припорошило.
Даже перчатки почти спрятались от глаз. Еще чуть чуть и присыпало бы их.
С разведочным шлюзом работать намного быстрее чем с лотком. Объем промытый на шлюзе промывал бы лотком полдня. Пора делать съем.
Дражный ковер опускается вниз. Шлюз ополаскивается и убирается в сторону. Затем ополаскиваю ковер. Делаю легкую промывку. Сбрасываю немного легкую фракцию и почти черный шлих в п/э баночку. Доведу позже. Заодно по изучаю какие минерал присутствуют в черном шлихе.
Альмандины сразу окрашивают поверхность шлиха в красный цвет, а это значит что золото присутствует.
А если это так, то это все золотоносная россыпь.
Время придет и может удастся обследовать.
Источник: www.dilettante55.ru
Как сделать своими руками шлюз для добычи золота
Эта статья родилась в связи с повышенным интересом к золотодобычи. Мне часто задают вопросы, как добыть золото из ручьев и рек? Как сделать шлюз для добычи золота своими руками? Где и какой купить шлюз? Как сделать проходнушку своими руками?
В этой статье я расскажу, как сделать проходнушке, шлюз своими руками. Оборудование настолько простом, что каждый может сделать его за пару часов у себя дома и оно будет по многим параметрам лучше покупного американского алюминиевого шлюза, стоимость которых в России доходит до 17 000 рублей.
Расскажу, как правильно сделать золотоулавливающий шлюз, мини прибор для добычи золота в простонародье называемым проходнушка. Именно так его называют старатели Сибири и Урала, название, дошедшее до нас от наших дедов и прадедов – проходнушка.
Проходнушка (шлюз) — это сколоченный из трех досок короб, на дне которого уложен коврик и размещаются трафарет (рифеля). Проходнушка из дерева не только проще и дешевле чем из алюминия, но и самое главное, в случае чего ее и бросить не жалко. Если использовать сухую и не толстую древесину, то вес будет не больше чем у алюминиевого аналога, а при умелом подходе даже меньше. Кроме того, деревянные доски в вашей машине или рюкзаке не вызовут вопросов у посторонних, некто не будет спрашивать, что это за доски и задавать лишние вопросы. Мало ли для каких целей в лесу вам эти доска.
Для изготовления проходнушки (шлюза) для добычи золота, главное соблюдать основные несложные правила при ее изготовлении, и вы будете более успешным золотодобытчиком, чем другие старатели с короткими покупными шлюзами.
Длинна шлюза.
Чем длиннее проходнушка, тем больше вы уловите золото. Зарубежные шлюза из алюминия имеют максимальную длину 1.5 метра, этого не достаточно для улавливания мелкого золота и дезинтеграции плохо промываемых песков или суглинков. Длина зарубежных шлюзов 1.5 метра обусловлено законодательством, которое ограничивает длину шлюза, дабы любители-туристы не вымыли все золото на ручье и оставили другим. Например, в Америке, Австралии, Новой Зеландии золотодобыча, это хобби, как у нас сбор грибов или рыбалка.
Ширина шлюза зависит от количества подаваемой породы, для ведерной подачи вполне достаточно ширины 20-25 см.
Чтобы сделать длинную и удобную для переноса проходнушку, применяйте каскад шлюзов, например, установите последовательно два шлюза по 1,5 метра, в сумме получите 3 метра. Этого достаточно для улавливания мелкого золота и дезинтеграции породы.
Если почва глинистая и не успевает промыться на проходнушке, нужно применять другое оборудование, называемое бутарой. О нем я расскажу в следующих статьях или видео на своем канале www.youtube.com/user/RudolfKavchik
Установка рифилей или как их еще называют трафарет.
Трафарет — самая важная часть проходнушки. За ними возникает завихрение водяного потока и его разряжение. Что создает условия для накапливания тяжелой фракции за пластинами рифилей и сноса легкого ненужного материала. Угол наклона пластин рифилей зависит от количества воды подаваемой на проходнушку и может быть от 45 до 78 градусов.
Чем больше глубина потока и скорость потока воды подаваемой на шлюз, тем больше угол наклона рифилей. Расстояние между рифилями 5-7 см. Форма рифилей может быть прямая или с чуть загнутыми краями по направлению потока.
Если поток воды слабый, то рифеля не используются. Порода перед подачей на мини прибор просеивается через сито. Смотрите ниже главу грохочение материала.
Продолжение следует…
В следующей главе — золотоулавливающий коврик и из чего сделать коврик для улавливания золота. Как установить проходнушку, сито и грохот для золотоносной породы. Из истории золотодобычи – а нужен ли коврик на шлюзе?
Автор Рудольф Кавчик, г.Иркутск
Фото Рудольф Кавчик
P.S.
Видео о применении проходнушки, (шлюза для промывки золота). А так же, объясняются некоторые геологические термины, что такое плотик, торфа, пески или пласт.
Автор видео Рудольф Кавчик.
Источник: www.drive2.ru
Как сделать шлюз для промывки золота своими руками. Часть 1.
Эта статья родилась в связи с повышенным интересом к золотодобычи. Мне часто задают вопросы, как добыть золото из ручьев и рек? Как сделать шлюз для добычи золота своими руками? Где и какой купить шлюз? Как сделать проходнушку своими руками?
В этой статье я расскажу, как сделать проходнушке, шлюз своими руками. Оборудование настолько простом, что каждый может сделать его за пару часов у себя дома и оно будет по многим параметрам лучше покупного американского алюминиевого шлюза, стоимость которых в России доходит до 17 000 рублей.
Расскажу, как правильно сделать золотоулавливающий шлюз, мини прибор для добычи золота в простонародье называемым проходнушка. Именно так его называют старатели Сибири и Урала, название, дошедшее до нас от наших дедов и прадедов – проходнушка.
Проходнушка (шлюз) — это сколоченный из трех досок короб, на дне которого уложен коврик и размещаются трафарет (рифеля). Проходнушка из дерева не только проще и дешевле чем из алюминия, но и самое главное, в случае чего ее и бросить не жалко. Если использовать сухую и не толстую древесину, то вес будет не больше чем у алюминиевого аналога, а при умелом подходе даже меньше. Кроме того, деревянные доски в вашей машине или рюкзаке не вызовут вопросов у посторонних, некто не будет спрашивать, что это за доски и задавать лишние вопросы. Мало ли для каких целей в лесу вам эти доска.
Для изготовления проходнушки (шлюза) для добычи золота, главное соблюдать основные несложные правила при ее изготовлении, и вы будете более успешным золотодобытчиком, чем другие старатели с короткими покупными шлюзами.
Длинна шлюза.
Чем длиннее проходнушка, тем больше вы уловите золото. Зарубежные шлюза из алюминия имеют максимальную длину 1.5 метра, этого не достаточно для улавливания мелкого золота и дезинтеграции плохо промываемых песков или суглинков. Длина зарубежных шлюзов 1.5 метра обусловлено законодательством, которое ограничивает длину шлюза, дабы любители-туристы не вымыли все золото на ручье и оставили другим. Например, в Америке, Австралии, Новой Зеландии золотодобыча, это хобби, как у нас сбор грибов или рыбалка.
Ширина шлюза зависит от количества подаваемой породы, для ведерной подачи вполне достаточно ширины 20-25 см.
Чтобы сделать длинную и удобную для переноса проходнушку, применяйте каскад шлюзов, например, установите последовательно два шлюза по 1,5 метра, в сумме получите 3 метра. Этого достаточно для улавливания мелкого золота и дезинтеграции породы.
Если почва глинистая и не успевает промыться на проходнушке, нужно применять другое оборудование, называемое бутарой. О нем я расскажу в следующих статьях или видео на своем канале https://www.youtube.com/user/RudolfKavchik
Установка рифилей или как их еще называют трафарет.
Трафарет — самая важная часть проходнушки. За ними возникает завихрение водяного потока и его разряжение. Что создает условия для накапливания тяжелой фракции за пластинами рифилей и сноса легкого ненужного материала. Угол наклона пластин рифилей зависит от количества воды подаваемой на проходнушку и может быть от 45 до 78 градусов.
Чем больше глубина потока и скорость потока воды подаваемой на шлюз, тем больше угол наклона рифилей. Расстояние между рифилями 5-7 см. Форма рифилей может быть прямая или с чуть загнутыми краями по направлению потока.
Если поток воды слабый, то рифеля не используются. Порода перед подачей на мини прибор просеивается через сито. Смотрите ниже главу грохочение материала.
Золотоулавливающий коврик.
Золотоулавливающий коврик может быть изготовлен из любой натуральной ткани, например мешковины, брезента и даже обычное вафельное полотенце подойдет, которое хозяйки используют на кухне. Главная цель коврика обеспечить прилегание рифилей к дну шлюза, чтобы не было смыва накопленного материала просочившимся потоком под рифилями.
На промышленных предприятиях применяют ячеистые золотоулавливающие коврики. Это связано с технологическим процессом добычи золота. Породу на промприбор возят многотонными Белазами, промывая тысячи кубаметров золотоносной породы в сутки. В каждом кузове Белаза десяток грамм золота, которое подвозится для промывки каждые несколько минут.
Предприятию не выгодно останавливать процесс промывки для разгрузки промприбора, для этого потребуется на 2-3 часа остановить добычу, а время это золото, в буквальном смысле этого слова. Промприбор разгружают один раз в сутки. Из-за большого количества промываемой породы и возникла необходимость в ячеистых ковриках с высоким профилем, которые накапливают тяжелый металл и не дают вынести его потоком воды, что увеличивает время эффективной работы промприбора.
По своей сути ячеистый коврик работает как трафарет/рифиля. В глубине ячеек создаются вихревые потоки, которые выносят легкие частицы песка, оставляя на дне тяжелый металл: золото, платину.
В проходнушке ячеистый коврик можно не использовать, так как порода на промывку не подается самосвалами, а съем золота можно легко производить в любое время по мере накопления тяжелого материала. Кроме того, ячеистый старательский коврик достать не просто и стоимость его в несколько тысяч рублей совсем не оправдывается при использовании на мини приборах.
Аналог ячеистого коврика можно изготовить самостоятельно из обычного бытового ячеистого коврика, который у многих лежит на крыльце и продается в каждом хозяйственном магазине под названием «антискользящее покрытие». Размер ячеи антискользящего покрытия, примерно 5 мм. Смотрите фотографию.
Антискользящее покрытие укладывается поверх тряпичного коврика. Сверху устанавливаются рифиля. Такая система будет работать не хуже промышленного коврика, проще купить, а стоимость ее много ниже и в случае чего и бросить не жалко.
Автор Рудольф Кавчик, г.Иркутск
Фото Рудольф Кавчик
Как сделать шлюз для добычи золота своими руками. Чтобы не покупать.
Видео как пользоваться проходнушкой.
Так же, вы узнаете что такое плотик, торфа и золотоносная порода — пески или пласт.
Автор фильма Рудольф Кавчик
