Изобретение относится к устройствам для сборки шариковых ручек.
Известно устройство для сборки шариковых ручек, состоящее из закрепленных на станине привода, вибрационных махазинов, вибробункёров, механизма фиксации пишущего узла ручки, механизма фиксации и прижима наконечника, механизма фиксации и прижима корпуса ручки, направляющих, установленной на направляющих каретки и механизма перемещения каретки 1 .
Недостатками известного устройства являются невысокая точность сборки и ограниченные технологические возможности, исключающие сборку ручек с пишущими узлами :различной длины.
: Цель изобретения — повьииение точностисборки и расширение технологических возможностей автомата.
Поставленная цель достигается тем, что в автомате для сборки шариковых ручек, состоящим из закрепленных на станине привода, вибрационньпс магазинов, вибробункеров, механизма фиксации пишущего узла ручки, механизма фиксации и прижима наконечника, механизма фиксации и прижима корпуса ручки, направляющих установленной на направляющих каретки и механизма перемещения каретки, механизм фиксации пищущего узла выполнен в виде М-образных подпружиненных ловителей, а механизм фиксации и прижима наконечника и механиз фиксации и прижима корпуса ручек выполнены каждьш в виде одноступенчтых губок, неподвижная из которых закреплена на станине, а подвижная на каретке, при этом механизм фиксации и прижима наконечника снабжен раздвижными центрирующими направляюш;ими, установленными с двух сторон неподвижной губки.
Замена ручки люка стиральной машинки Lg
Узел перемещения каретки вьшолнен в виде кулачково-рычажного механизма.
На фиг. 1 представлен автомат дл сборки шариковых ручек, общий вид; на фиг. 2- кинематическая схема автомата; на фиг. 3 — положение деталей шариковой ручки пер.ед сборкой.
Автомат состоит из станины 1, закрепленных на станине привода, содержащего электродвигатель 2 и ре96442
дуктор 3, связанные между собой клиноременной передачей, двух вибробункеров 4 с вертикальными накопителями для наконечников ручек, двух 5 бибрационных магазинов 5 для пишу1Щ1Х узлов ручек, двух вибрационных магазинов 6 для корпусов ручек, направляющих 7, на которых установлена с возможностью поперечного перемещения
10 каретка 8, механизма фиксации пишущего узла 9, содержащего М-образные подпружиненные ловители 10, механизма фиксации и прижима наконечника 11, содержащего неподвижную губку
5 12 с раздвижными центрирующими направляющими 13, неподвижной губки 14 механизма фиксации и прижима корпуса ручки 15. Подвижная губка 16 механизма фиксации и прижима наконечника и подвижная губка 17 механизма фиксации и прижима корпуса ручки установлены на каретк:е 8. На выходном валу 18 редуктора 3 смонтированы кулачки 19 и 20. Кулачок 19 с
5 помощью рычажной системы связан с кареткой 8, а кулачок — с толкателем 21, смонтированным с возможностью продольного перемещения.
Днища вибрационных магазинов
0 шарнирно связаны с валами, которые получают вращение от привода. На выходе вибрационных магазинов установлены подпружиненные ограничители , (не показаны), обеспечивающие выход только одной детали.
Как собрать ручку на пружине?/первое видео/ВЗЛОМ
Автомат работает следующим образом.
В вибробункеры насыпают наконечники 11, в вибрационные магазины
5 укладывают предварительно ориентированные пишущие узлы ручек, а в вибрационные магазины 6 — корпуса. Включают привод автомата. От электродвигателя 2 через редуктор 3,
, кулачок ч рычажную систему получает возвратно-поступательное движение каретка 8,.несущая подвижную губку 16 механизма фиксации и прижима наконечника и подвижную губку 17 механизма фиксации и прижима корпуса ручки, а через кулачок 20 и соответствующую рычажную систему получает возвратно-поступательное движение толкатель 21.
При перемещении каретки 8 из крайнего заднего положения вперед подвижная губка 16 отсекает поступивший из вибрационного магазина 5 пишущий узел и подает его на подпружиненные М-образные ловители, одновременно подвижная губка 17 отсекает поступивший из вибрационного магазина 6 корпус ручки и при жимает его к неподвижной губке 14. В момент перемещения каретки из кра.йнегй заднего положения из вибр бункера 4 по вертикальному накопителю поступает в механизм фиксации прижима наконечник 11.
После фиксации отдельных элементов ручки в соответствующих механизмах начинает перемещаться толкатель 21, который проталкивает пишущий узел 9 сквозь подпружиненные М-образные ловители 10, раздвиж 444 ные центрирующие направлякицие 13, наконечник 11 и заталкивает пишущий узел и наконечник в канал корпуса 11. После сборки каретки 8 и толкатель 21 возвращаются в исходное положение, и цикл повторяется. Собранная щариковая ручка через приемный лоток поступает в накопитель (не показан). Подпружиненные М-образные ловители, раздвижные центрирующие направляющие и одноступенчатые губки позволяют повысить точность сборки и собирать на одном автомате ручки с пишущими узлами различной длины.
Похожие патенты SU1139644A1
- Богомолов Николай Александрович
- Бахирев Петр Иванович
- Мозгов Анатолий Константинович
- Амельченко А.С.
- Живов Лев Иванович
- Лепешкин Юрий Иванович
- Морозов Юрий Дмитриевич
- Никифоров Александр Ильич
- Кошель Иван Васильевич
- Носарев Анатолий Никитович
- Майорчук Михаил Львович
- Егоров Владимир Александрович
- Менис Ефим Давидович
- Крамер Марк Александрович
- Пилиньш Роланд Борисович
- Сойфер Леонид Миронович
- Кривомлин Василий Григорьевич
- Бердников Василий Иванович
- Вакуленко Иван Филиппович
- В. И. Борковский, С. В. Константинов, Н. П. Кондевский, А. Л. Федоров, М. Г. Карпа, С. Н. Гамивка, Б. В. Ю. А. Игнатьев
- Государственный Институт Проектированию Заводов Специализированного Автомобильного Транспорта
- Толпин Илья Иосифович
- Базан Владимир Васильевич
- Снесарь Александр Дмитриевич
Иллюстрации к изобретению SU 1 139 644 A1
Реферат патента 1985 года Автомат для сборки шариковых ручек
1. АВТОМАТ ДЛЯ СБОРКИ ШАРИКОВЫХ РУЧЕК, состоящий из закрегшенньк на станине привода, вибрационных магазинов, вибробункеров, механизма фиксации пишущего узла ручки, механизма фиксации и прижима наконечника, механизма фиксации и прижима корпуса ручки, направляющих, установленной на направляющих каретки и механизма перемещения каретки, отличающийся тем, что, с целью повышения точности сборки и расширения технологических возможностей автомата, механизм фиксации пишущего узла выполнен в виде М-образных подпружиненных ловителей, а механизм фиксации и прижима наконечника и механизм фиксации и прижима корпуса ручек вьшолнены каждый в виде одноступенчатых убок, неподвижная из которых закреплена на станине, а подвижная — на каретке, при этом механи.зм фиксации и прижима наконечника снабжен раздвижными центрируюпщми направпяющими, установленными с двух сторон неподвижной губки.S 2. Автомат поп.1, отличаю(Л щийся тем, что узел перемещения каретки выполнен 6 виде кулачково-рычажного механизма.
Документы, цитированные в отчете о поиске Патент 1985 года SU1139644A1
- Настюков А.М.
- Настюков К.И.
- Богомолов Николай Александрович
- Бахирев Петр Иванович
- Мозгов Анатолий Константинович
- Красин Г.Б.
Источник: patenton.ru
Замена ручки Акпп
Давненько мучает навязчивая идея поменять рукоятку селектора акпп, перерыл весь инет и к своему сожалению, не нашел ни одного вменяемого фото отчета или хотя бы описания, как снять ручку с селектора акпп Ниссан Санни. Сегодня утром собрал весь былой опыт и решил попробовать снять ручку методом изучения и логического анализа. Вуаля все оказывается вполне логично и достаточно просто разбирается.
Представляю небольшой фото отчет на эту тему.

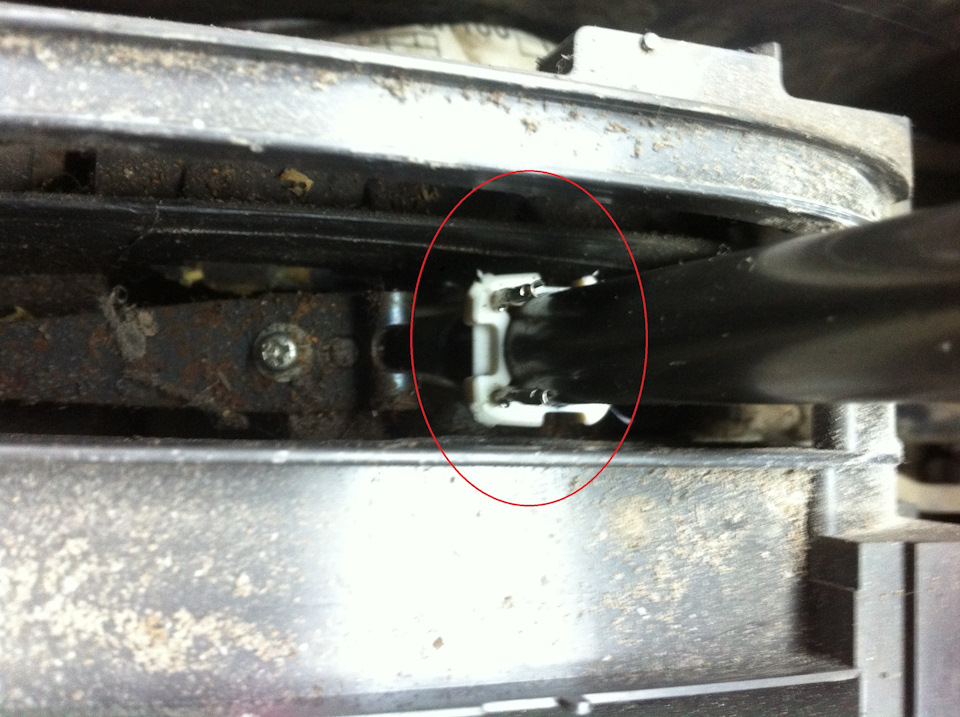

И так начнем, основное крепление рукоятки, это 2 винта расположенные с передней стороны рукоятки.

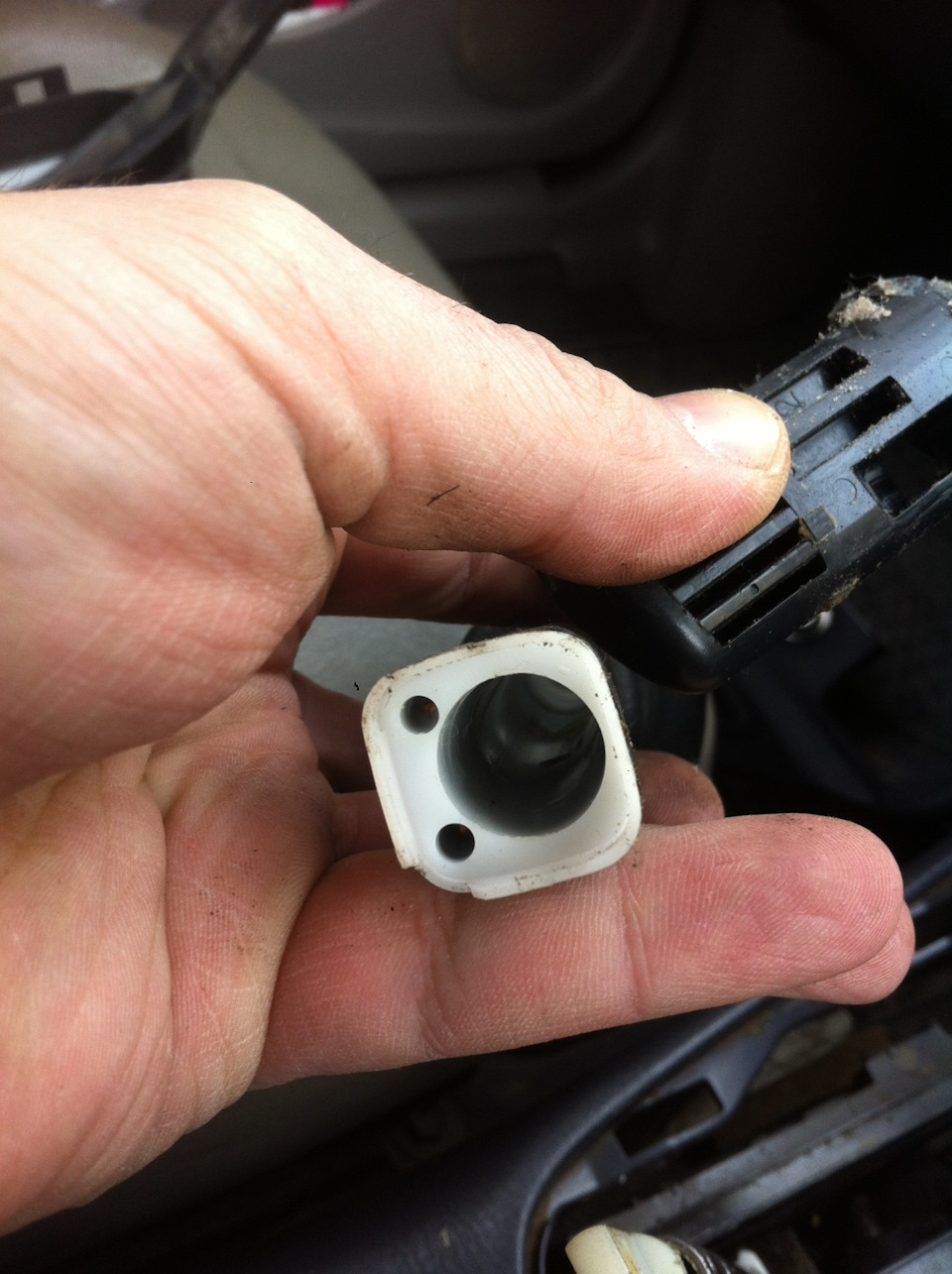

Выкручиваем эти два винта, затем снимаем пластиковую окантовку над прикуривателем, снимается она очень просто, достаточно потянуть на себя и она выйдет с защелок, убираем ее в сторону. Далее снимаем окантовку вокруг рычага ( ручки акпп), поддев задний край окантовки плоской отверткой или пластиковым шпателем, поднимаем ее вверх и вытаскиваем оцепив разъем прикуривателя.
Теперь можно снять шкалу режимов акпп если необходимо, к стати там появляется доступ к подсветке селектора можно за одно поменять подсветку.
Сборка проходит в обратном порядке.
Источник: www.drive2.ru
Как собрать обратно ручку от аппарата для маникюра стронг 90?разобрала почистить и запуталась как собрать обратно
Чтобы обратно собрать ручку от Strong 90, надо сначала надеть самую широкую шайбочку на ручку. Надеваем черной стороной наружу.
Затем ставим пластиковую част корпуса (короткий цилинтр). Крепим его на ручку.
После этого берем длинное кольцо с двумя выступами. Важно вставить правильной стороной. С одной стороны выступы блже к концу кольца. Эту часть оставляем вверху, а нижней сторонй вперед погружаем в ручку до самого дня. Можно протолкнуть ее пальцем ли чем-нибудь еще.
Кольцо должно упереться.
Сверху на это кольцо кладем плоскую металлическую шайбу. На нее ставим пружину.
Теперь вставляем «стержень» в платиковый наконечник аппарата и присоединяем к ручке. Закручиваем.
Источник: yandex.ru
