Контактол на серебре и на графите разница

Если купили на основе серебра, а он не проводит — можно попытаться решить этот вопрос.
Купил контактол на основе графита — работает, как обещано, но для нитей обогрева заднего стекла авто высоковато сопротивление, производитель был Rexant.

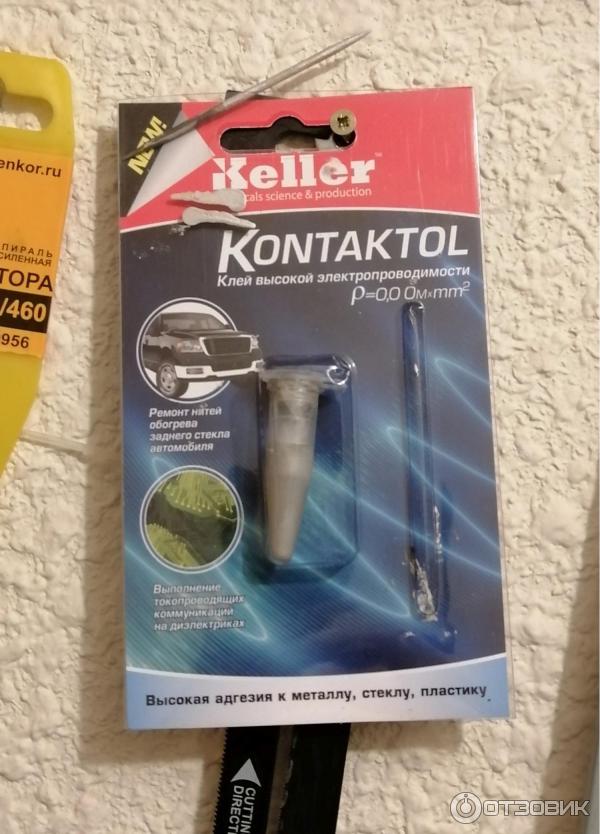

Решил взять на основе серебра сиё чудо от Келлер.

Увы, после высыхания сопротивление слишком велико, тестер утверждает, что диэлектрик получился. Есть возможность — берите другой, опыт очень отрицательный. Мне сложно понять такой откровенный обман, есть желание вернуть, но ехать на Савёловский далековато, закажу на озоне рексантовский на серебре-о нем вроде лучше отзывы.

С адгезией к стеклу и пластику тоже сомнительное заявление — отколупывается легко, но слой ровный.
Попробовал смешать графитовый, вышеупомянутый клей и этот — эффект отрицательный — снова диэлектрик.

Тест Токопроводящего клея из Китая.

Пока игрался, возникла ещё мысль — дождаться, когда серебро осядет, слить сам клей и разбавить клеем от графитового клея. Но графитовый очень быстро разделился на фракции, а этот долго, решил помочь, разбавив это дело спиртом. Попробовал разбавленный клей нанести на пластик и когда тот подсох. появилась проводимость.
Не так хорошо, как заявлено на упаковке, но Ом 30 уже было (графитовая раза в 3 лучше проводит)
В общем спирта явно не хватало клею. Отмою порошок в спирту, смешаю с клеем от другого средства, потом посмотрю что выйдет.
Дней через 5 порошок осел. Шприцом откачал всю клее-спиртовую смесь и выкинул сразу. Может и стоило спиртом промыть, но лень сказала-давай так разбавим клеем из рексантовского состава. Получилось удачно по первому тестированию.

Слой полоски получился довольно толстый, сопротивление на 1 мм длинны чуть более 1 Ома со слов тестера, а вот зубочистка, которой мешал, превратилась чуть ли не в гвоздь-сопротивление менее 0,3 Ома на мм. Адгезия тоже значительно лучше, чем была.
Как потеплеет попробую восстановить нити обогрева авто.
Нанёсу 3 слоя минимум, позже внесу дополнение о результатах в самый низ отзыва.
Вывод: Покупайте другой клей, но если купили этот и он не проводит — постарайтесь вернуть. Не вышло и терять нечего — пусть отстоится дня 3, слейте 2/3 клея или более, добавьте спирта чуточку, чтобы объём опилок (пыли) к жидкости остался 1:1- не устроит результат снова (хреновая проводимость или адгезия) — добавьте спирта под завязку и перемешайте (меньше ждать пока осядет) Как осядет серебряная пыль, слейте жидкость — ищите к этим опилкам другую связывающую жидкость, интернет в помощь, как изготовить самостоятельно контактол рецепты есть.
Добавлю:
Получилось довольно густо и 3 слоя оказалось более чем достаточно по толщине.
Сантиметровый участок родного напыления имеет сопротивление, менее десятой доли Ома, здесь же, на фото снаружи видно, что разрыв не более 0,5 мм, а сопротивление 4 часа спустя равно примерно 1 Ом. Пока жду несколько часов, ещё замер и проверю. Думаю многовато.

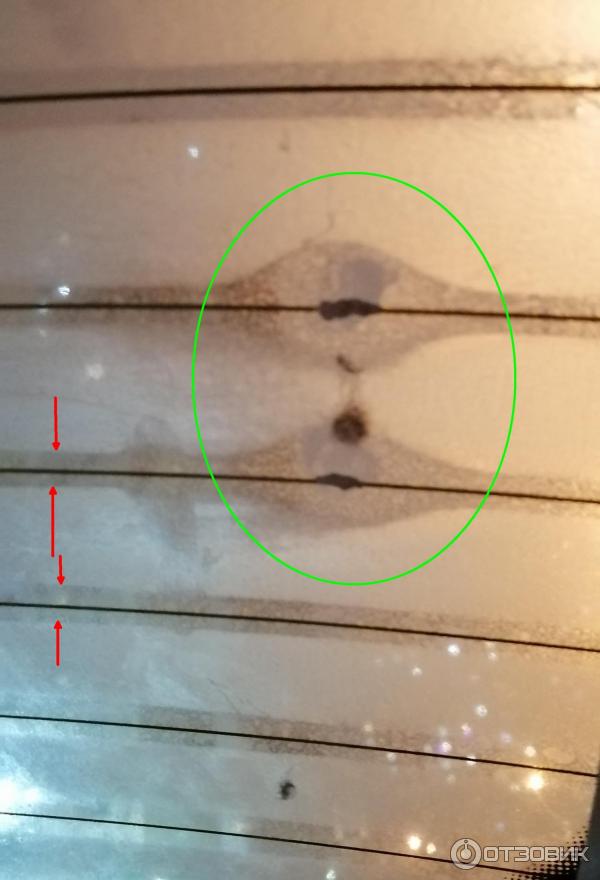

Снаружи салона (не старался особо, чисто тестовый вариант, скорее всего придётся переделать)

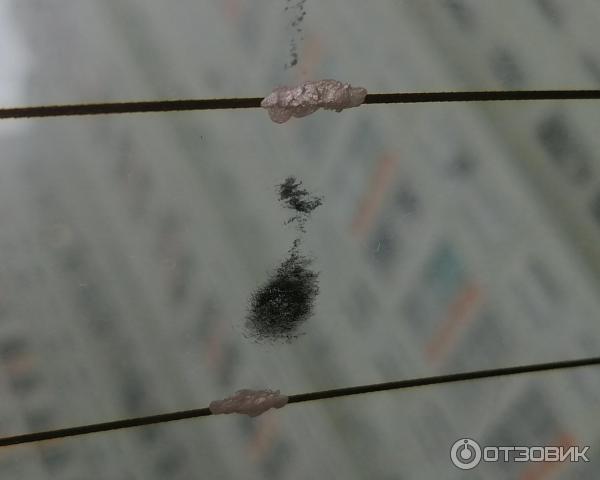

Вид со стороны салона

Итак. Сутки не выждал, но т. к. сопротивление через 7 часов и через 10 осталось одинаковым и около 0,5 Ома, решил включить.
Очень даже работает. Хоть сопротивление и больше желаемого получилось, нити начали греть, т. к. место ремонта имеет большее сопротивление-оно сильнее греется, что заметно при выдохе на стекло — около него стекло слабее запотевает, но нити стали греть соизмеримо с другими, может чуточку хуже:

В общем работает и уже можно оставить, как есть, но. руки то чешутся.
Короче разбавил ещё спиртом раза в 3, отстоялось — откачал 80% полученной жидкости, остальное перемешал и нанёс тестовый слой на пластиковую карту. Если сопротивление будет меньше 0,2 Ом на мм и адгезия хорошая, то вероятно буду переделывать ремонт нитей начисто, с трафаретом уже. В ином случае оставлю, как есть, может чуть сняв подтёки канцелярским ножом.
В любом случае, уже не планирую покупать другой состав, но и в след. раз этот брать не стану.
Позже:
В общем адгезия в других раскладах была хуже, если проводимость и лучше получалась, то не на много и сомнительно, что лучше — оставляю как есть, вроде работает. Если развалится — буду дальше колдовать, вторые сутки эксплуатации, не идеально, но успешно.
Позже
В общем адгезия в других раскладах была хуже, если проводимость и лучше получалась, то не на много и сомнительно, что лучше — оставляю как есть, вроде работает. Если развалится — буду дальше колдовать, вторые сутки эксплуатации, не идеально, но успешно.
Более месяца спустя — всё отлично работает вид остался как на фото, лишнее срезать не стал.

Источник: otzovik.com

Токопроводящий клей (Часть 1). Виды марок и требования. Особенности

При повреждении дорожки на печатной плате зачастую создаются трудности по ее восстановлению. Пайка дается не каждому. А если, к примеру, произошел обрыв дорожки на плате клавиатуры ноутбука, которая в большинстве случаев выполняется из пленки, а дорожки в виде алюминиевого напыления, то пайка вообще не представляется возможной.

Справиться с этой проблемой лучше всего поможет специальный токопроводящий клей, который предназначен для выполнения токопроводящих коммуникаций на диэлектриках. Этот клей может содержать порошковый графит или наполнитель из серебряного или другого токопроводящего порошка. Такой клей часто применяют для ремонта нитей обогрева заднего стекла автомобиля, так как клей обладает устойчивостью к температуре и высокой проводимостью с малым удельным сопротивлением.

Разновидности марок токопроводящего клея

Токопроводящий клей самостоятельного изготовления и промышленного производства имеет отличия по качеству и свойствам. При выборе придется отдавать предпочтение либо хорошей проводимости, либо клеящей способности и скоростью застывания. Оптимальным и выгодным вариантом является приобретение токопроводящего клея для автомобиля, линолеума и других материалов.

Требования

• Токопроводящий клей должен обладать повышенной электрической проводимостью, которая обеспечивается мелкими металлическими частицами, содержащимися в составе клея. Для этого изготовители обычно применяют различные токопроводящие порошки, в том числе: никелевый, серебряный, палладиевый, графитовый и даже золотой. Такие порошки имеют высокую электропроводность. Величина удельного сопротивления клея должна быть наименьшей.
• Токопроводящий клей должен исполнять свою главную задачу и надежно соединять склеиваемые поверхности. Прочность и эластичность клеящего состава обеспечивают полимерные связующие элементы. Состав клея не должен быть очень жидким, так как его вязкость предохраняет возникновение повреждений радиодеталей при работе с ними. Например, могут пострадать микросхемы и другие электронные компоненты путем заливания их клеем из-за его жидкой консистенции.
• Следует обратить внимание на то, что повышенная концентрация электропроводящего порошка отрицательно влияет на клеящую способность и прочность клея. Чем больше в нем содержания порошка, тем клеящая способность, а также прочность соединения ниже.
• Для комфортной работы с клеем необходима достаточная скорость высыхания.
• Токопроводящий клей должен быть безопасным для человека и внешней среды.

Токопроводящий клей контактол

Наиболее популярной маркой токопроводящего клея является Контактол. Это инновационная марка клея немецкого концерна Келлер. Он специализируется на производстве токопроводящих и теплопроводящих составов клея по рецептам, на которые имеются соответствующие патенты.

Эта марка клея служит для установки электронных элементов, микросхем, устранения повреждений контактов, восстановления дорожек монтажных плат. Высокая электропроводность такого клея делает его незаменимым, когда нельзя применять паяльник. Клей Контактол в свою очередь разделяется на три марки.

Контактол на серебре

Это вязко-текучая композиция, проводящая электрический ток, в виде одного компонента, служит для выполнения электропроводящих дорожек на основаниях, выполненных из диэлектрического материала (стекло, текстолит, гетинакс и т.д.).

Связующим элементом клея является синтетическая модифицированная смола. Токопроводящим наполнителем является порошок мелкой фракции из серебра. Такой клей обладает термической стойкостью, влагостойкостью и хорошей способностью к покрытию.

Объемное удельное сопротивление затвердевшего клея равно 0,01 Ом на см 3 . Клей производится в маленьких колбах весом 2 грамма.

Контактол Радио

Это клей, готовый к применению, состоящий из одного компонента, предназначенного для формирования проводящих дорожек на диэлектрических материалах при изготовлении радиотехнических узлов. Связующей базой клея является также модифицированная смола. Свойства проводимости тока придает графитный порошок. Производится в миниатюрных пластмассовых колбах.

Маркер Контактол

Клей включает в себя поливинилхлоридную смолу в качестве связующего вещества. Материалом токопроводящего порошка является серебро. Корпус тюбика клея выполнен в виде маркера, откуда и появилось соответствующее название клея. Он служит для нанесения токопроводящих дорожек на платы, их соединения, выполнения перемычек и других работ. Оригинальная форма выпуска клея значительно упрощает процесс нанесения клея.

Для применения клея необходимо встряхнуть тюбик несколько раз для равномерного распределения токопроводящего наполнителя. После этого клей легко наносится на поверхность. Нанесенный клей быстро схватывается, и полностью затвердевает спустя 5-10 часов. Время затвердевания зависит от толщины нанесения. Для быстрой сушки можно использовать фен.

ASTRO him

Это клей, аналогичный Контактолу, служит для ремонта поврежденного обогрева стекол автомобилей. Способен соединить обрыв нитей размером до 2 см. В комплект упаковки клея входит трафарет с липким слоем, для удобства нанесения клея.

Mechanic MCN DJ 002

Это паста-краска, включающая серебряный порошок, обладающая свойством электропроводимости, и служащая для устранения неисправностей на монтажных платах, электронных элементах. В продажу поступает в виде шприца размером 0,7 миллилитра.

Permatex PR 21351

Двухкомпонентный клей, создан для ремонта повреждений нитей обогрева задних стекол автомобиля. Клей обладает устойчивостью к воздействию ультрафиолетовых лучей и к изменению температуры. Выпускается в тюбиках по 0,8 мл.

Элеконт

Адгезирующее средство, по свойствам аналогичное клею Контактол. Основой является эпоксидная смола.

Done deal

Американский токопроводящий клей. Характеристики состава клея превосходят отечественные образцы клеящих составов, однако его стоимость намного больше. Поэтому этот клей не нашел широкого применения.

Эласт

Токопроводящий лак Эласт применяют для восстановления электропроводного слоя кнопок электрических устройств, а также для ремонта трещин гибких шлейфов. Недостатком такого лака является его незначительный срок службы, по сравнению с клеящими составами.

Forbo615 Eurostar LinoEL

Электропроводный состав Форбо имеет хорошую электрическую проводимость, не имеет запаха. Также может использоваться для приклеивания ковровых покрытий к полу, в том числе ковролина, линолеума и других материалов.

Homakoll

Наиболее популярный клеящий состав, обладающий антистатическим эффектом. Хорошо показал себя в качестве соединения токопроводящих элементов.

ТПК-Э

Предназначен для соединения деталей из нержавеющей стали, обладает термической стойкостью. Температура эксплуатации находится в диапазоне -190 +200 градусов.

Похожие темы:

• Токопроводящий клей (Часть 2). Рецепты приготовления клея. Применение
• Припои для пайки. Виды и свойства. Состав и флюсы. Плавление
• Соединения проводов. Методы соединений и особенности
• Холодная сварка. Виды и применение. Работа и особенности. Плюсы и минусы

Источник: electrosam.ru

Сфера применения токопроводящих клеев и изготовление своими руками

Радиолюбителям часто приходится ремонтировать изделия, работающие от электричества. Это накладывает ряд ограничений на использование клеящих составов: приходится применять только электропроводящий клей, иначе функциональность детали будет нарушена. Именно такие средства используют в ремонте микросхем, клавиатур, пультов, для заклеивания контактов в бытовой технике. Токопроводящий клей пригодится и автолюбителям с целью герметизации проводов и по многим иным назначениям.

Особенности и свойства токопроводящих клеящих составов

Впервые электропроводный клей удалось сделать в Германии в 1940 году. Позже его начали активно использовать в разных сферах машиностроения, а сейчас он и вовсе считается универсальным средством. Настоящий токопроводящий клей может применяться вместо пайки, для обустройства теплых полов, систем подогрева: он отлично выдерживает повышение температур. Прочие свойства средства таковы:

• быстрая скорость высыхания, необходимость в работе без пауз;
• высокая вязкость (позволяет исключить затекание клея внутрь электросхем);
• отличная адгезия с поверхностями;
• безопасность для окружающей среды и пользователя;
• эластичность (дает возможность точечного нанесения).

Основным же свойством клея считается его низкая электрическая сопротивляемость. Применение электропроводящего клея помогает придать деталям устойчивость к повреждениям, ударам, вибрации. Также состав защитит микросхемы от перепадов температур.

Важно, чтобы клей для электроники не имел воды в составе. Водная основа только испортит электрические схемы, контакты проводов, да и само средство будет сохнуть слишком долго. Обычно в состав включаются никелевый или графитовый порошок, серебро или любой иной металлический, проводящий ток.

Сферы применения токопроводящих клеев разнообразны:

• ремонт шлейфов, плат компьютеров, гаджетов;
• установка греющих плинтусов;
• укладка антистатического линолеума;
• устранение дефектов электрики в авто, применение для ремонта обогрева заднего стекла, греющих нитей;
• замена пайки светодиодов.

Отличия токопроводящих составов

Есть ряд параметров, по которым токопроводящие клеи отличаются от обычных. Основное различие состоит в том, что в них включены особые вещества, обладающие отличной электропроводностью. Именно благодаря им состав обретает нужные качества. Также разница состоит в следующем:

• слабая прочность относительно механического повреждения;
• специфичность области использования;
• обязательное наличие металлической основы;
• значительная стоимость.

Самостоятельное изготовление

Мастерам по ремонту электроники приходится использовать электропроводные клеи в большом количестве. Поэтому из-за дороговизны многие пытаются изготовить в домашних условиях аналог магазинного клея. Самодельное средство будет служить не хуже покупного, но важно строго соблюдать пропорции при его создании.

На графитной основе

Проще всего своими руками сделать клей из графита. Для этого используется собственно графитовый порошок и лак (клей) для ногтей. Для начала нужно купить все необходимые ингредиенты: подойдет самый дешевый прозрачный лак либо жидкое средство или паста для приклеивания накладных ногтей. Порядок изготовления клея таков:

• осторожно раскрутить фольгу на клее с обратной стороны тюбика (если был куплен клей, а не лак);
• взять простой карандаш, извлечь грифель;
• истолочь грифель до состояния мелкого порошка;
• соединить с лаком или клеем прямо в тюбике или флаконе;
• перемешать готовое средство зубочисткой;
• вновь закрутить фольгу, снизу закрепить тюбик при помощи плоскогубцев.

К сожалению, подобное средство может подсохнуть при неплотном закрывании тюбика, поэтому нужно исключить попадание воздуха. Цветные лаки не подойдут, так как в них есть краска, которая может нарушить токопроводящие свойства клея. Зато неудачно нанесенное средство легко удаляется ацетоном, жидкостью для снятия лака.

Вместо карандаша можно самому брать графит из ненужных меднографитовых щеток, солевых батареек. Превратить графит в порошковую массу возможно при помощи наждачки, надфиля. После измельчения угольного стержня батарейки или щеток порошок смешивают поровну с цапонлаком, добиваясь получения кремообразной массы. Кстати, применение щеток будет на порядок эффективнее, ведь добавление меди серьезно повышает электропроводность.

На серебряной основе

Клеи на серебре намного сложнее в изготовлении, чем на графите. Тем не менее, мастера тоже часто делают такие средства, если есть все необходимые компоненты. Для работы потребуются:

• формалин 1%;
• серебро азотнокислое;
• аммиак (нашатырь).

Следует отмерить равные доли серебра и формалина, соединить их между собой. В эту массу нужно добавить буквально пару капель аммиака. Через несколько минут на дне посуды появится осадок – порошок серебра. Чтобы достать его, надо профильтровать жидкость. Далее порошок обязательно просушивают при +120…+150 градусах.

Его вводят в любой прозрачный клей или лак, как и в предыдущем рецепте. Перед соединением компонентов в клей капают немного спирта для его разжижения.

Есть и другие рецепты приготовления токопроводящего состава, которые включают графит и серебро вместе:

1. Взять 130 г готового серебряного порошка, 12 г порошка графита. Соединить их между собой, потом добавить 8 г нитроцеллюлозы, 50 г ацетона, 3 г канифоли. Слишком густую массу можно еще разбавить ацетоном. После смешивания средство возможно сразу применять как токопроводящий состав, но он практически не склеивает детали (обычно его наносят как электропроводящую грунтовку).
2. Соединить 30 г графита, 70 г серебряного порошка. Влить 70 мл ацетона, 60 г винилацетата. При тщательном перемешивании получается сироп с токопроводящими свойствами. Он может применяться как покрытие для иных клеев, например, BF.

Алюминиевый клей

Этот металл тоже имеет отличные электропроводящие характеристики. Для связующей составляющей обычно применяется эпоксидная смола. Поскольку при добавлении отвердителя она быстро вступает в реакцию полимеризации, нужно вводить алюминий в смолу еще до смешивания с жидким веществом. Необходимо взять алюминиевую пудру, перемешать со смолой, пока не получится масса с консистенцией сметаны. Ей надо придать однородность, отмерить нужное количество и соединить с отвердителем в пропорции 1:10.

Магазинный клей

Токопроводящие клеи реализуются в строительных, хозяйственных магазинах. Многие заказывают средства с Алиэкспресс, иных интернет-магазинов. Несмотря на хорошее качество самодельных клеев, прочность их оставляет желать лучшего. К тому же, при использовании некачественных компонентов есть риск испортить оборудование. Поэтому можно рассмотреть вариант покупки клеев. Самыми популярными являются средства марки «Контактол» от немецкого концерна Keller:

1. «Контактол» однокомпонентный. Предназначен для организации или восстановления токопроводящих связей на диэлектриках – стекле, полимерах, текстолите и прочих материалах. Включает серебро, синтетические смолы, очень стоек к действию влаги, отличается высокой адгезией.
2. «Контактол Радио». Изготовлен на порошке графита. Имеет аналогичные свойства, но цена его в 2 раза дешевле.
3. «Контактол токопроводящий маркер». Также содержит порошок серебра, палладия, полихлорвиниловые смолы. Удобная форма помогает проклеивать даже труднодоступные участки. Чаще всего средство применяется для ремонта перемычек, электропроводных дорожек.

Еще один хороший клей – Mastix. Он включает порошок никеля, используется для восстановления нитей обогрева заднего стекла авто, считается лучшим в своем сегменте. Клей Done Deal представляет собой полимерно-серебряную композицию, также применяется для ремонта нитей и контактов авто, производится в США. Средство имеет очень высокое качество, отличную адгезию.

Прочие хорошие клеи:

• Клей для контактов обогрева Permatex (Перматекс). Обладает стойкостью к вибрации, ультрафиолету, перепаду температур.
• Клей Abro Masters. Также предназначен для ремонта нитей обогрева заднего стекла, выпускается в США.
• Eurocol Forbo 523. Это – дисперсионный токопроводящий клей, используется для приклеивания линолеума, ковролина. Морозостойкое средство, не содержит растворителей, без запаха.
• Жидкое серебро Baku BK 426. Данная токопроводящая паста применяется для восстановления дорожек на платах.
• Клей Astrohim (Астрохим) токопроводящий. Предназначен для ремонта нитей обогрева стекол.
• Эластичный клей Ирпол 5. Основан на полиуретановых связующих. Применяется для обустройства антистатических покрытий.

Специфика использования самодельного клея

Когда речь идет о ремонте дорогостоящего оборудования, опытные мастера рекомендуют не экономить и применять только покупной клей. Последний обладает лучшими техническими характеристиками и идеально подходит для конкретных случаев. В остальных ситуациях можно брать самодельный клей, ведь на его изготовлении можно серьезно сэкономить. Проблемы могут возникнуть лишь с хранением средства, потому стоит делать небольшие порции клея, которые будут сразу использованы.
