Пользователь
Регистрация: 15.12.2012
Сообщений: 144
В друзьях у: 1
Голосов: 9 / 1
Добавлено: 28.05.2013 22:35:40
В общем дела такие: разговаривал намедни с одним знакомым ювелиром. Поведал он мне (весьма поверхостно) про схему самостоятельного изготовления опок в домашних условиях, не имея вибростолика, муфельной печи.
Восковку с литником закрепляет в пластилин (ямка для металла), обмазывает кисточкой в несколько слоёв формомассой (последовательно с просыханием). Далее заливает всё это дело этой самой массой и ставит в духовку на максимальную температуру. Как вытекает воск, он его достает в поддоне, чтоб не вонял. Через какое-то время опока готова.
Получается пористая, что способствует лучшему прогреванию, а непосредственная близость к литьевой форме гладенько и хорошо. Собственно имел ли кто опыт в данной схеме?
Пользователь
Регистрация: 16.12.2010
Откуда: СССР
Сообщений: 1889
В друзьях у: 4
Голосов: 189 / 48
Ручная формовка опок
Добавлено: 28.05.2013 22:50:16
Да, так и я формовался будучи студентом. Правда отжиг вёлся на эл. плите накрытой керамическим горшком для цветов. Лился вертолетом или же избыточным давлением, зависело от массы изделия . Метод работает но качество не гарантировано. Были все прелести и пузырьки и аблои, но было и всё окей. Если есть желание и время повозится с обработкой, то это тот метод. если все же хотите качество, то лучше сделать как надо.
УДАЧИ.
Я Ваня. Я Донбасс.
Пользователь
Регистрация: 26.06.2010
Откуда: Украина, днепропетровская обл.
Сообщений: 2408
В друзьях у: 3
Голосов: 93 / 5
Добавлено: 28.05.2013 22:54:39
Есть желание — будут возможности. Будет действие — появится результат.
Пользователь
Регистрация: 15.12.2012
Сообщений: 144
В друзьях у: 1
Голосов: 9 / 1
Добавлено: 28.05.2013 23:03:27
далынин, В том-то и дело, что нет возможности вкладываться в литейку.
Вопрос решаю через знакомого, отдал восковку + металл + 50ргр и собирай конструктор.
Но думал попробывать самому по-студентчески, а то может оно того и не стоит?
absent, Спасибо, буду зачитывать до дыр, трехтомники
Пользователь
Регистрация: 04.11.2012
Откуда: ИЗ СЧАСТЬЯ
Сообщений: 2179
В друзьях у: 5
Голосов: 500 / 16
Добавлено: 28.05.2013 23:07:51
| (Juvik 28.05.2013 22:35:40) (последовательно с просыханием). |
ага а пока намазанное сохнет — что он делает с остатком замешанного от застывания ( писает в него — это наверно и есть его секрет который не договорил тебе и нам). Моё мнение хрень он наговорил и ввёл тебя в смуту. В духовке не прокалится как положено. И вАще зачем такой допотопный метод — ведь любой из тутошних форумчан старается расти мастерством — а он тебе как в каменный век вернуться.
Возможно хотел тот мастеровой понтануться что тоже шарит в литье — а на деле не имеет нормального оборудования и не стремится к этому = по принципу » и так сойдёт» или вообще тот верхушек нахватался а на деле и совет его такой-же. Даже многие из начинающих с форума без стеснения говорят что иногда денег не хватает или . и делают нормальные литейки своими руками и потом не переводят дорогие расходники ( ФМ , восковки, время и электричество) в мусор , стараются литься по технологиям и процесс блюдить — вот им таким (+ )
Пользователь
Регистрация: 26.06.2010
Откуда: Украина, днепропетровская обл.
Сообщений: 2408
В друзьях у: 3
Голосов: 93 / 5
Добавлено: 28.05.2013 23:08:25
Juvik,
там почти все по делу, и по этой теме можно и литейку собирать, и про формовку и про литье почитать, можно в форуме вообще поиском побаловаться, есть другие форумы гда по 90 страниц про литье написано.
Есть желание — будут возможности. Будет действие — появится результат.
Пользователь
Регистрация: 12.10.2008
Сообщений: 1683
В друзьях у: 5
Голосов: 123 / 3
Добавлено: 28.05.2013 23:22:47
Целиком и полностью согласен с Далыниным — если любишь запах жареной картошки или хлебушка и если не боишься риска — с этого можно начать. Но корнеров, к слову сказать, здесь все же меньше бывает, чем облоя. Именно из-за просушки слоев. Хотя и тут навык кое-какой нужен. Или хотя бы знание инфы, на которую указал absent.
Всегда улыбайся! Себе жизнь продлишь, друзей порадуешь, врагов побесишь.
Пользователь
Регистрация: 16.12.2010
Откуда: СССР
Сообщений: 1889
В друзьях у: 4
Голосов: 189 / 48
Добавлено: 28.05.2013 23:24:19
| (tof71 28.05.2013 23:07:51) И вАще зачем такой допотопный метод |
Человек сэкономив 50р/гр и накопив, приобретёт так и всё для качественного литья. Мы все с чего то начинали. И деньги на кустах не растут.)))). а жаль(((
Изменено: далынин — 28.05.2013 23:25:55
Я Ваня. Я Донбасс.
Пользователь
Регистрация: 19.08.2008
Откуда: ВКЛ
Сообщений: 710
В друзьях у: 1
Голосов: 69 / 19
Добавлено: 29.05.2013 00:50:26
Да и я так студентом делал. Так ещё обмазку делал массой, а остальное заливал гипс кварцевым песком 1х3. В те времена масса была не очень доступна. Такой способ не от хорошей жизни. При отсутствии вакуума, заформоваться без пузырей по другому не риально.
Да и не знали, форумов неббыло, посоаетовать тож некому. было.
Пользователь
Регистрация: 29.08.2011
Откуда: Пятигорск
Сообщений: 1050
В друзьях у: 6
Голосов: 72 / 6
Добавлено: 29.05.2013 00:52:07
Juvik,
все получиться сами пробовали и в духовке и фефкой . . но как сказали выше наша цель к лучшему и чем скорей соберете литейку и приобритете муфелку тем лучше для вас .
Пользователь
Регистрация: 23.04.2013
Сообщений: 44
В друзьях у: 0
Голосов: 1 / 0
Добавлено: 29.05.2013 02:31:28
| (Juvik 28.05.2013 23:03:27) далынин, В том-то и дело, что нет возможности вкладываться в литейку. Вопрос решаю через знакомого, отдал восковку + металл + 50ргр и собирай конструктор. Но думал попробывать самому по-студентчески, а то может оно того и не стоит? absent, Спасибо, буду зачитывать до дыр, трехтомники |
Попробуйте, ничего страшного здесь нет. Все работает.
Я пользуюсь таким методом когда надо срочно изготовить одно изделие. часа 2 и все отлито. Есть конечно проблемы с корольками иногда но все это решаемо.
Пользователь
Регистрация: 26.06.2010
Откуда: Украина, днепропетровская обл.
Сообщений: 2408
В друзьях у: 3
Голосов: 93 / 5
Добавлено: 29.05.2013 09:44:51
Y.A.A,
проще купить сигарой компрессор от холодильника
Есть желание — будут возможности. Будет действие — появится результат.
Пользователь
Регистрация: 23.04.2013
Сообщений: 44
В друзьях у: 0
Голосов: 1 / 0
Добавлено: 29.05.2013 12:52:48
absent,
Согласен. Но вопрос в том что Juvik, не может нести дополнительные затраты.
Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая
Сообщений: 8625
В друзьях у: 21
Голосов: 805 / 34
Добавлено: 29.05.2013 18:28:18
Juvik, Здесь многие напишут, что тренировались так когда начинали. Я и про себя тоже самое могу сказать. А когда пойдёт положительный результат, то и денюжки на более совершенное оборудование начнут появляться. Вначале на самодельное, затем и на профессиональное.
Как и написал, восковочку на литнике втыкаешь в пластилин. Заводишь капельку формомассы и кисточкой смазываешь её на восковку. Даёшь обязательно просохнуть. Затем опять разводишь немножко и покрываешь восковку второй раз. Просохнет минут 5-10, и третий слой. Обычно хватало, но можно и еще ,если слой формомассы кажется маловатым.
В качестве опоки можно использовать любую, желательно тонкостенную, железную трубку. ( трубки от пылесоса, мебельные никелированные, от использованных китайских опок наконец). В духовке вряд-ли можно более-менее качественно прокалить, только воск вытопить. А вот на электроплитке, как Далынин советует, вполне удовлетворительный результат.
Ну и когда отливаться будешь, подольше ещё горелочкой прокалить на всякий случай. Во времена моего ювелирного хобби, когда подобным образом удавалось отливать так вполне качественную цацку, радости и удовлетворения не было предела. Да и формомассы я тогда тоже еще не знал, и экспериментировал с хорошим стоматологическим гипсом , и мешал его как и Данила мастер, с чем придётся, от кварцевого песка до толчёных кирпечей.
Источник: www.jportal.ru

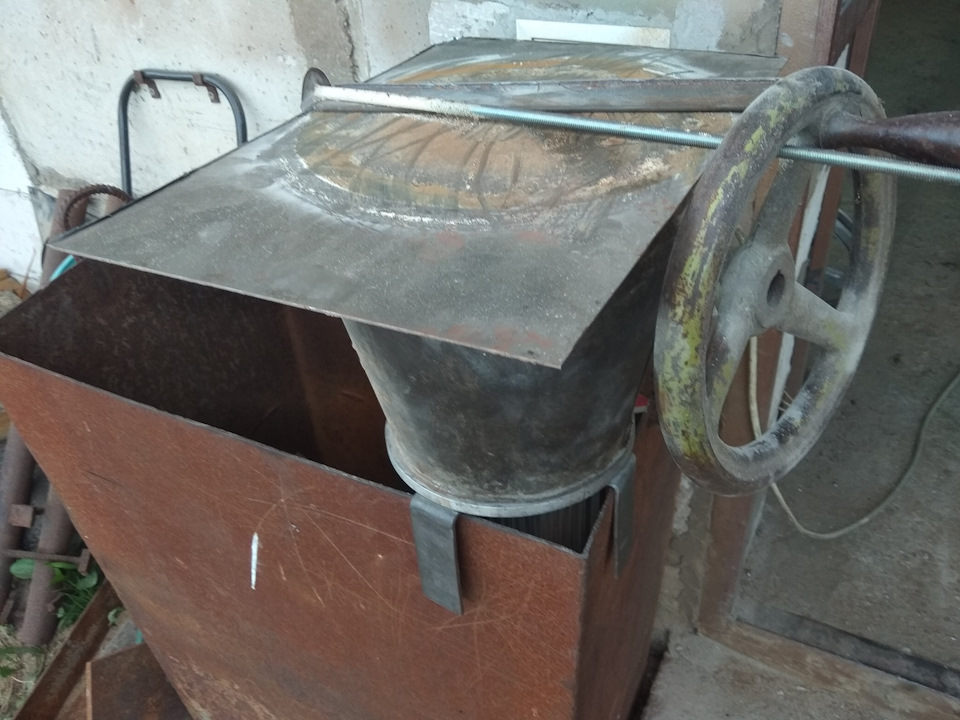

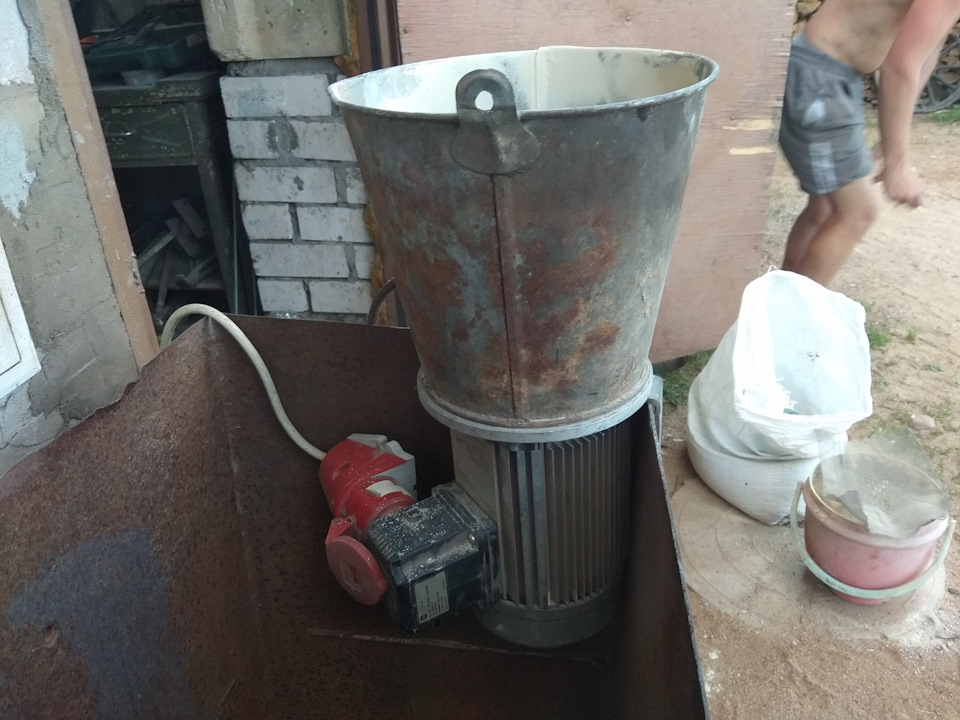

Новые опоки и формовочная смесь!

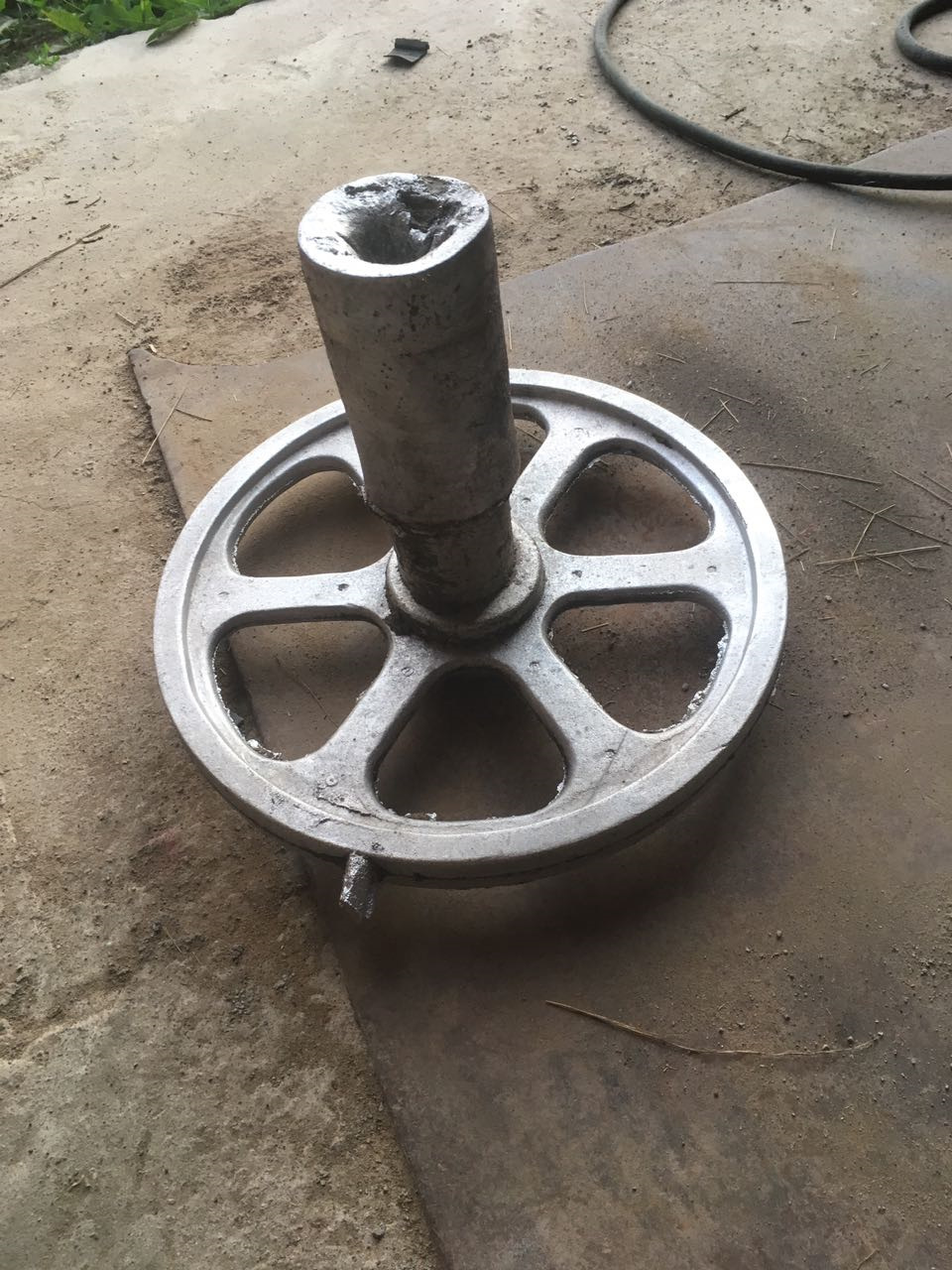

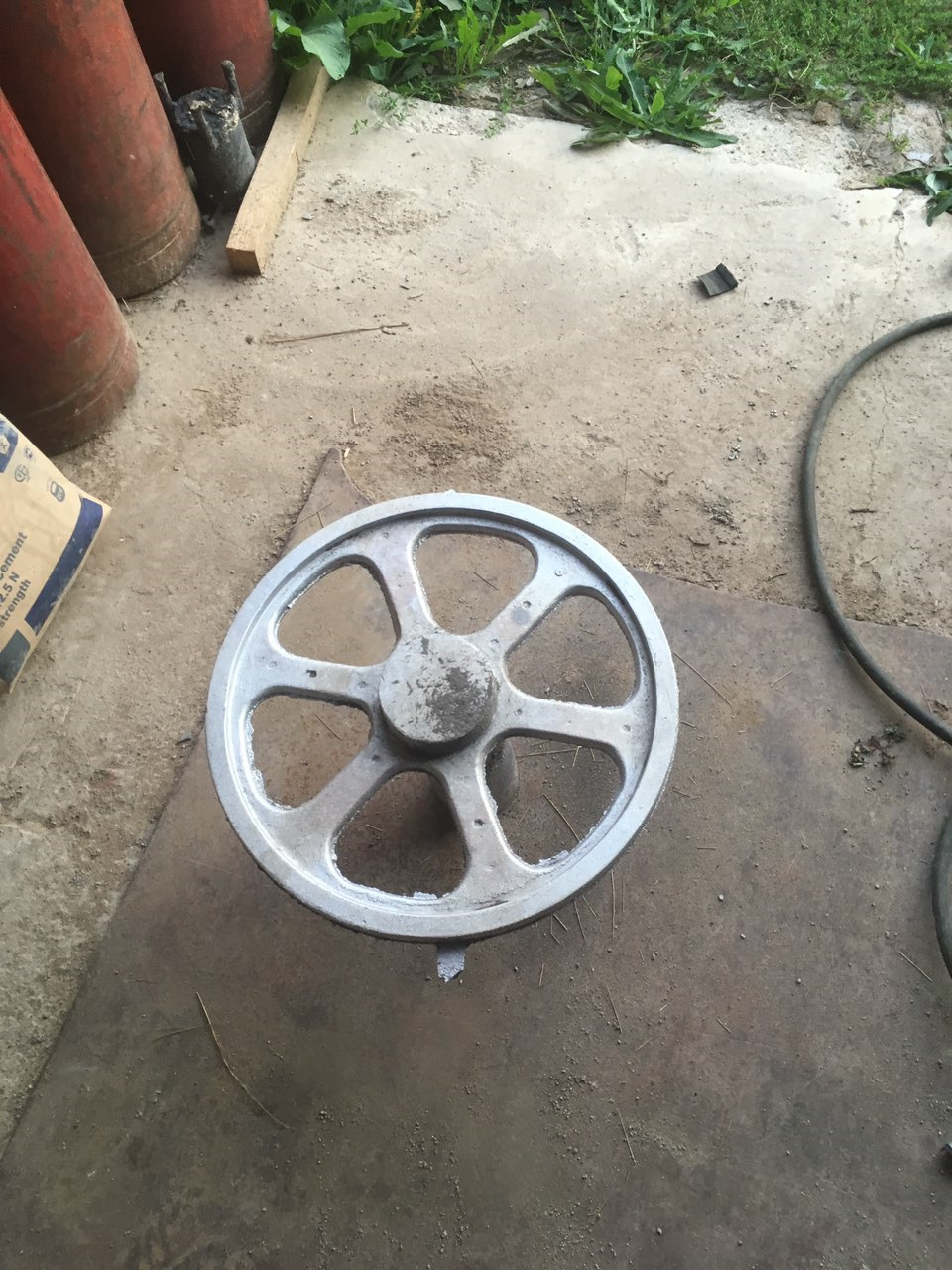

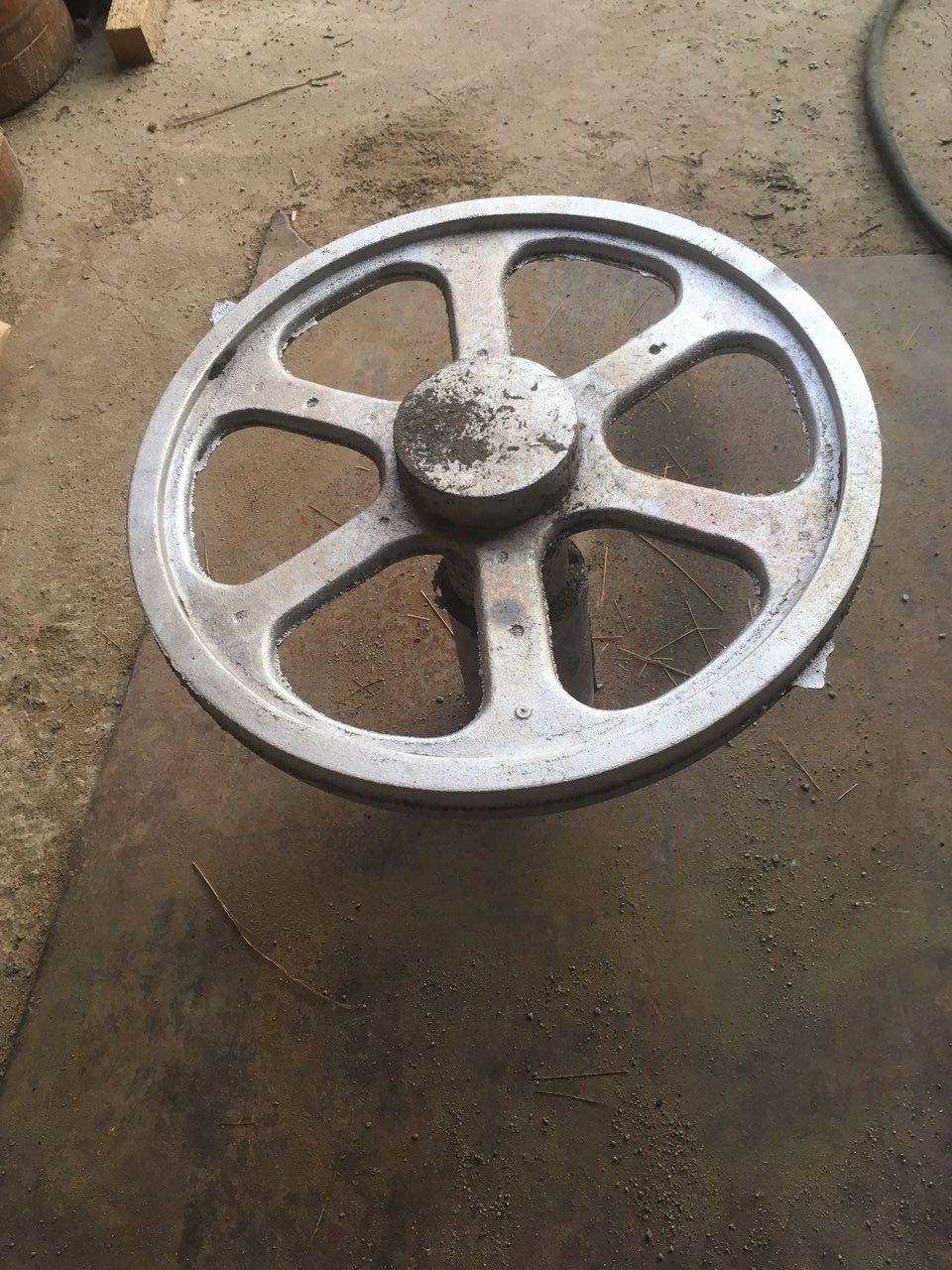

Всем привет! И снова те же колёсики для пилорамы но с новым качеством.

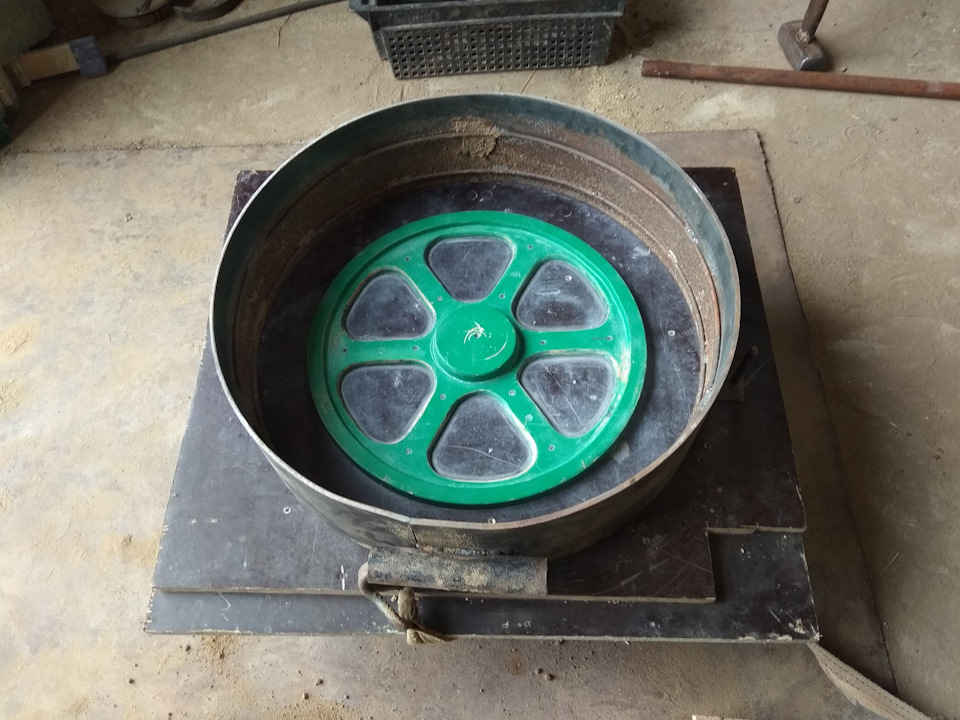

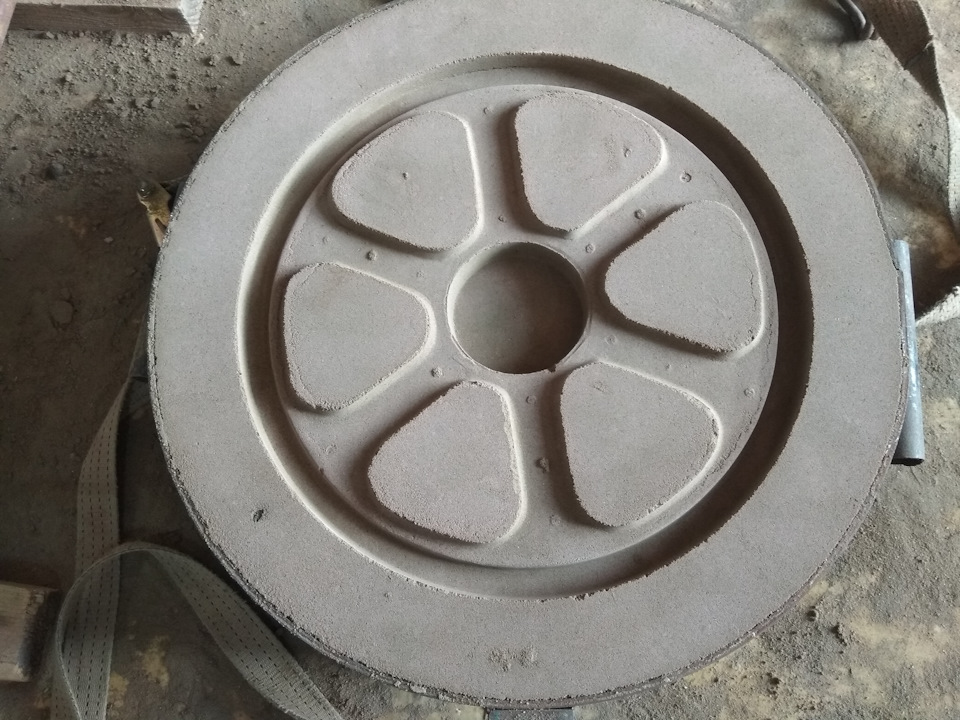

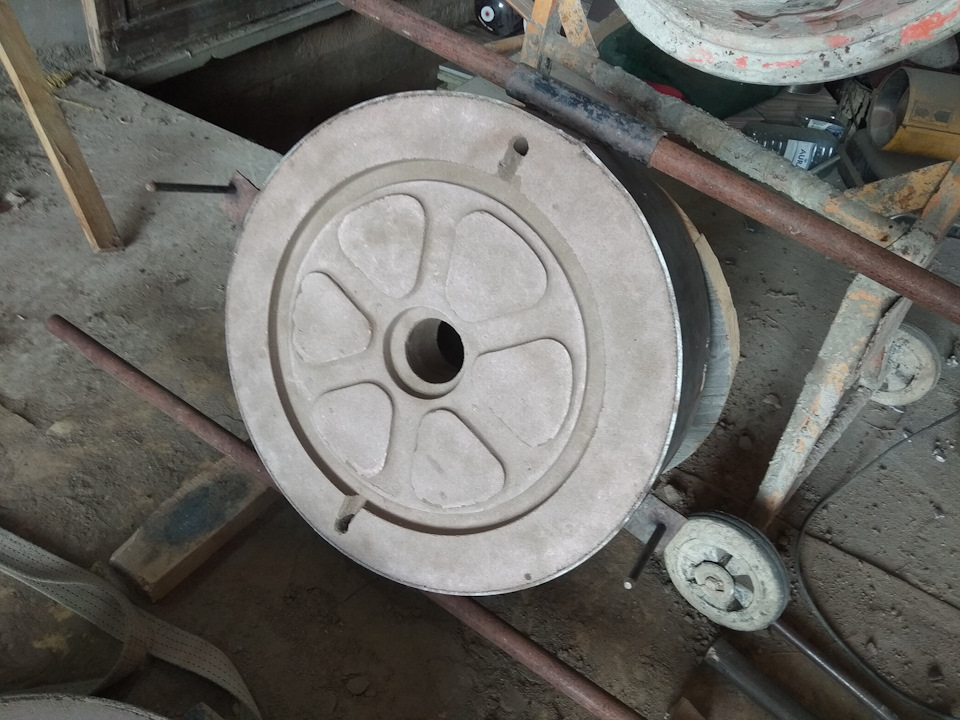

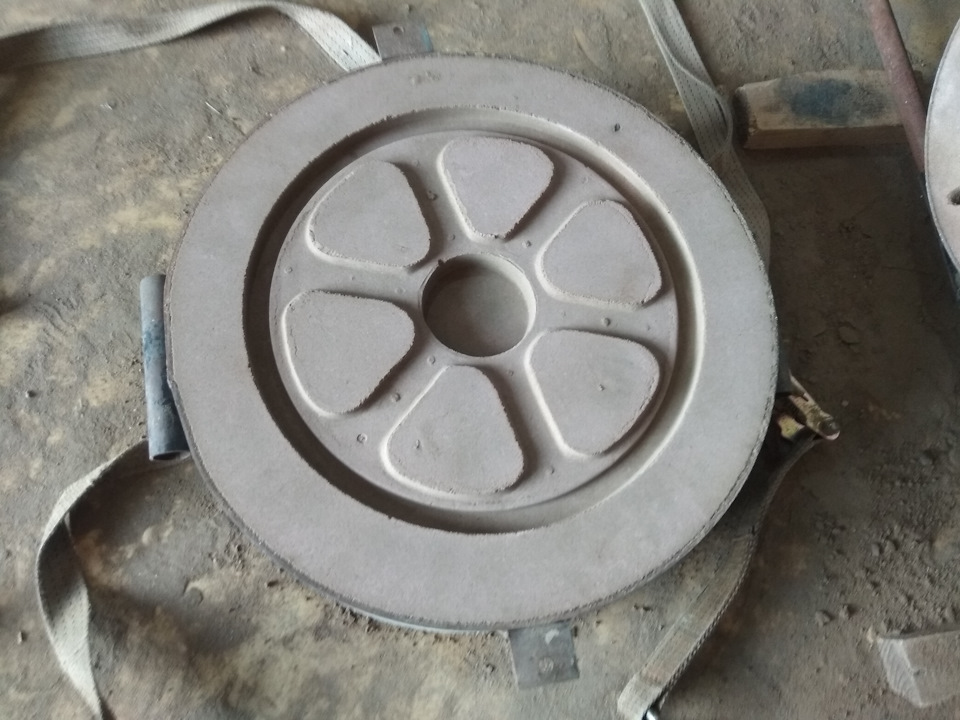

На этот раз я использовал новые опоки, они крепкие и удобные.

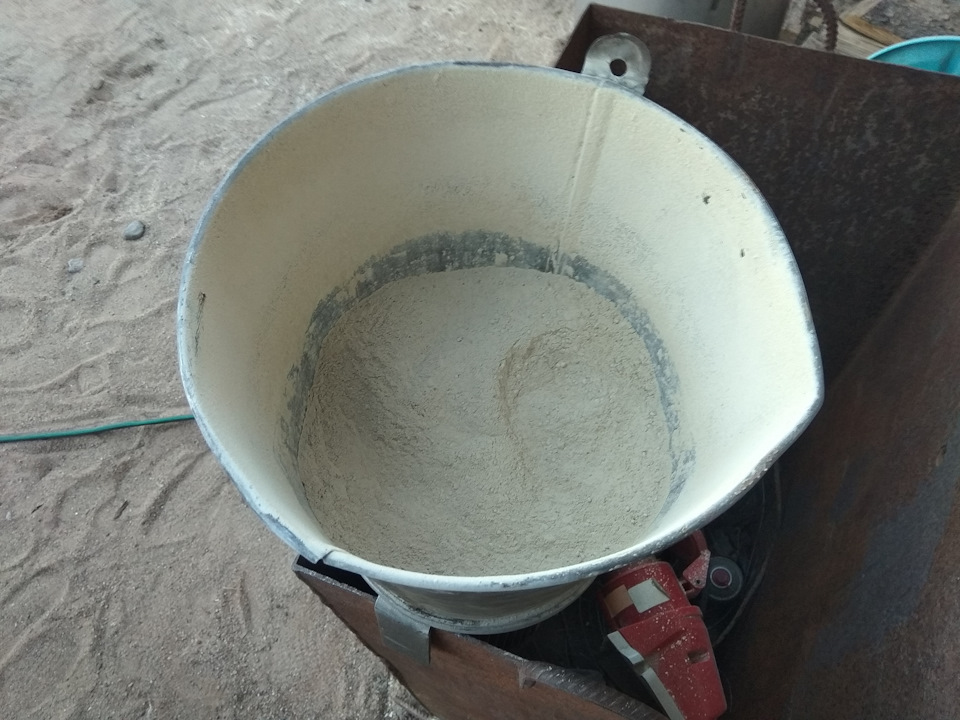

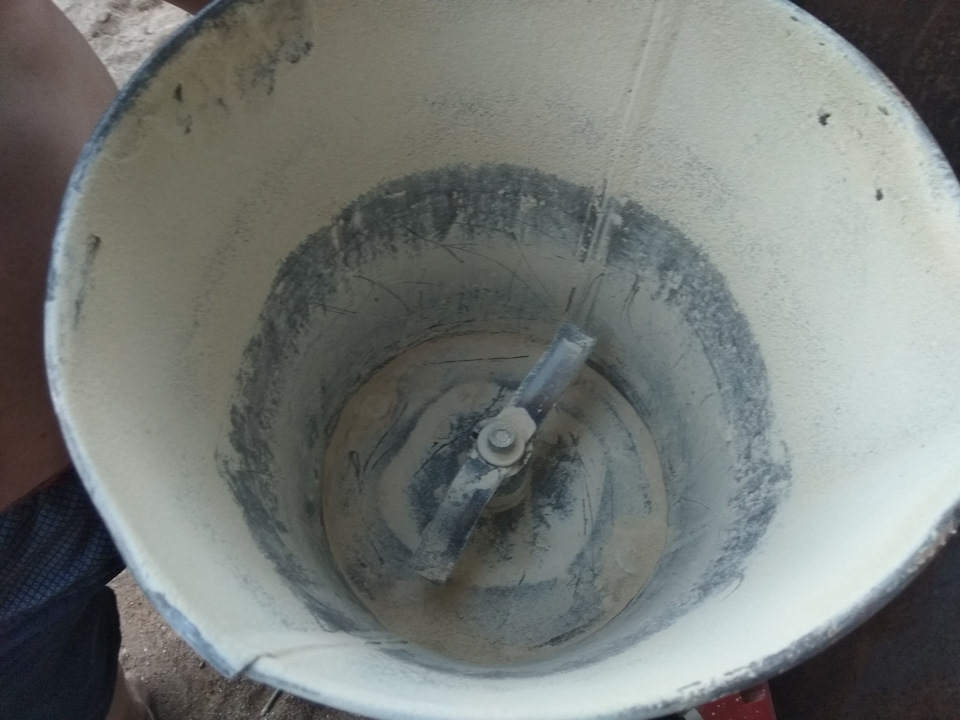

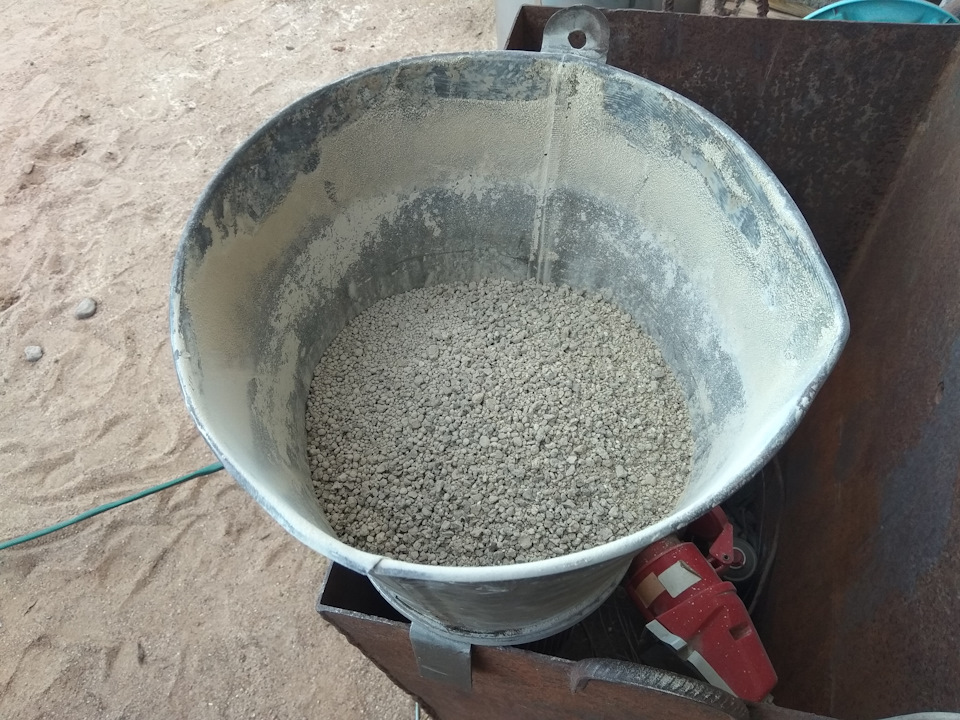

смесь использовал песок + бентонитовая глина, эта смесь в отличии от жидкого стекла без проблем используется повторно, нужно лишь добавить воды.
1 сентября 2019
Поделиться:
Вот, уже почти литейщик)) сделай трамбовку по земле, облегчит труд в разы, а то молотком по деревяшке))) как то не солидно. Думаю дело двигается в сторону изготовления бегунов, для приготовления формовочной смеси. И тут про зерно и хрупкость писали, вытащил отливку с опоки и сразу ее в чан с водой, многих не хороших вещей избежишь по качеству и токарям кайф по обработке будет. А так зачет, растешь на глазах, лови в репу)))
Спасибо! По тромбовке да геморойна но планы были по вибро пресу но пока маловато объёма производства, для себя много не надо, а дальше будет видно.
Вибро пресс это конечно лишнее, если в дальнейшем будут отливки серьезней, то тогда конечно))
Кстати, отливка обрабатывается (токарка) лучше, если заготовке дать немного отлежатся!))
Классно! А сами колесики продаете?
Отлично получилось! Я только не понял как удалось вбить трубу точно по середине на 5:00 минуте видео.
На глаз, уже не первое колесо)))
Я езжу на Volkswagen Transporter T3
В чем плавил алюминий? Заливку производят непрерывной струёй.
вот тут есть немного www.drive2.ru/b/526595976912175366/
у меня же не космические технологии)))
rudakovsergey
В чем плавил алюминий? Заливку производят непрерывной струёй.
Немного влезу. Заливку делают непрерывной струей, но нужно подбирать скорость — если лить слишком быстро, то получится неравномерный температурный режим, при остывании деталь порвёт по углам и по переходам плоскостей. Если лить медленно — форма плохо заполнится, получатся недоливы по углам и раковины. Обязательно помимо литника (отверстия для заливки) делать отверстия для выхода воздуха во избежание пузырей и брака.
Источник: www.drive2.ru
Что такое опока в ювелирном деле? Процесс литья ювелирного украшения
Профессия ювелира требует не только творческого подхода. Ювелир должен быть аккуратен и терпелив. В этом деле множество нюансов, соблюдение которых требует предельной точности. Ювелир работает с высокими температурами и раскаленным металлом, опасность этой профессии требует выдержки и физической силы.
Мастер ювелирного дела — это не только дизайнер, придумывающий эскизы и работающий напильником под ярким светом лампы. Это еще и работник литейного цеха, управляющийся с раскаленными печами и расплавленным металлом, поднимающий тяжелые гипсовые формы и следящий за соблюдением технологии.
В арсенале мастера ювелирного дела полно необычных приспособлений, о которых простой обыватель даже не слышал. Например, опока. Что такое опока и для чего используется это приспособление? Об этом расскажет наша статья.
Опочная оснастка
К опочной оснастке относят опоки, штыри, крепежные приспособления, литейные жакеты и подопочные плиты.
Опоки представляют собой жесткие металлические рамки, служащие для набивки и удержания смеси при изготовлении литейных форм, удобства их транспортирования на участки заливки и выбивки. Кроме того, опока придает форме повышенную прочность, необходимую для противодействия давлению заливаемого в нее литейного расплава.
Размеры опок регламентируются ГОСТ 2133—75 и колеблются в пределах (в свету) от 500X400 до 3000Х Х2500 мм при диапазоне высот 150—1500 мм. По конфигурации опоки подразделяют на прямоугольные, круглые и фасонные, в зависимости от размеров и массы — на ручные и крановые. Ручные опоки с размерами до 600X400 мм переносят вручную, они снабжены рукоятками. Опоки больших размеров (рис.
2.24) перемещают с помощью подъемно-транспортного оборудования (мостовые краны, тельферы и др.). В них для захвата (вместо ручек) предусмотрены цапфы 5, а для удержания формовочной смеси — внутренние буртики 6 и крестовины 4. Центрирование парных опок 1 и 7 при их соединении осуществляется штырями 8 (см. рис. 2.25).
Рис. 2.24. Крановые литые чугунные парные опоки: 1 — верхняя опока, 2 — скоба, 3 — подоночная плита, 4 — крестовины, 5 — цапфы, 6 — буртики, 7 — нижняя опока, 8 — штырь Рис. 2.25. Штыри: а — неподвижные, б — съемные; 1 — модельная плита, 2 — опока, 3 штырь, 4 — пружинная шайба, 5 —гайка, 6 — втулка
При изготовлении безопочных форм (см. гл. 5) по двусторонним модельным плитам (ом. рис. 2.5,6) применяют парные съемные опоки с размерами от 300×225 до 500X300 мм. Внутренние поверхности таких опок делают наклонными под углом 5°, что обеспечивает их легкий съем с кома формовочной смеси. Для удержания формовочной смеси при съеме верхней полуформы в съемных опоках предусмотрены специальные планки и ножи, которые перемещаются в плоскости разъема формы.
Штыри (рис. 2.25) являются приспособлениями, с помощью которых осуществляется центрирование опок на модельной плите, (рис. 2.25,а) и полуформ при подготовке формы к заливке (рис. 2.25,6). Штыри вытачиваются из прочной углеродистой инструментальной стали на металлорежущих станках.
Учитывая их интенсивное изнашивание во время использования опок и модельных плит, их подвергают упрочнению — закалке.
Литейные жакеты в виде сварных из листовой стали рамок (см. рис. 2.26) надевают на безопочные формы при подготовке их к заливке для повышения прочности.
Крепежные приспособления (рис. 2.26) предназначены для надежного соединения полуформ при подготовке формы к заливке, что предупреждает вытекание заливаемого расплава по плоскости ее разъема.
Подопочные плиты предназначены для установки на них готовых литейных форм, направляемых от формовочных машин на заливку и выбивку с помощью напольного тележечного конвейера в условиях массового и крупносерийного производства. Широко применяют легкие подопочные плиты, получаемые сваркой элементов из листовой углеродистой стали, жесткость рабочей поверхности которых обеспечивается ребрами, привариваемыми с тыльной их стороны.
Рис. 2.26. Способы скрепления полуформ перед заливкой: 1 — грузом в виде чушки чугуна. 2 плоским грузом (для безопочных форм), 3 — скобами, набиваемыми на конусные приливы опок, 4 — скобой с клином, 5 — болтами с винтовыми гайками, 6 — штырем с клином. 7,8 — стальными стяжками, 9 — рамками и болтами (для стержневых форм)
Опока в ювелирном деле
Несмотря на все новшества и высокий уровень технологии изготовления украшений, многие методы работы ювелира остаются неизменными с древних времен. Процесс литья колец, например, мало чем изменился.
Чтобы ответить на вопрос о том, что такое опока, следует узнать, как происходит процесс литья ювелирных изделий. Чтобы сделать кольцо из драгоценного металла, ювелир использует специальный огнеупорный цилиндр, в который заливается раскаленный металл, формовочная масса и помещаются восковые заготовки. Это и есть опока.
Это приспособление служит для того, чтобы удерживать формовочную смесь при ее уплотнении в процессе получения литейной формы, в которую заливается драгоценный металл. Изготовить опоку можно самостоятельно, главное — чтобы она была из огнеупорного материала. Некоторые умельцы делают опоку из обрезка трубы или сворачивают ее из листа железа. На фото представлена современная опока из металла.
В эту опоку уже залита формовочная масса, внутри которой находятся восковые заготовки. Следующий шаг — прокалка опоки в раскаленной печи, эта процедура происходит в литейном цехе.
Этапы создания золотых украшений методом литья
Какие этапы проходят кольца, серьги, браслеты и подвески Дива, прежде чем стать вашими?
- Дизайнер создает эскиз будущего украшения. Оно может состоять из 1 монолитного элемента, как в этом обручальном кольце с бриллиантами, или нескольких, которые монтировщик потом объединит в одно целое – как в подвеске из двух колечек с бриллиантами.
- Каждый элемент отливается в воске – получаются т.н. восковки.
- Восковки собирают в «ёлочку» – у каждого воскового элемента есть ножка, за неё их припаивают к стержню.
- Начинается формовка. Собранную «ёлку» помещают в опоку – металлический цилиндр, после чего заливают специальным составом, напоминающим глину, чтобы сделать форму для литья.
- Опоку ставят на виброплатформу – встряска нужна, чтобы из состава вышли пузырьки воздуха, иначе в литейных формах будут пустоты, что приведет к браку.
- Опоку отправляют в печь. При высоких температурах (до 1000оС) состав спекается, а восковки плавятся и вытекают – через ножку. Получается литейная форма, которую также нередко называют опокой.
- После охлаждения формы можно приступать непосредственно к литью ювелирных изделий.
- Финалом работы являются сборка, обработка, закрепка вставок.
Опока для литья ювелирных изделий – это и приспособление для формовки литейной формы, и результат этого процесса: нередко именно так называют форму для литья ювелирных изделий.
Одноразовые опоки
Узнав, что такое опока и как она используется, проще вникнуть в тонкости процесса. Он уже не кажется таким уж сложным, скорее, интересным и простым. Современные технологии позволяют попробовать самостоятельно изготовить ювелирное украшение практически в домашних условиях. Китайский рынок предлагает широкий ассортимент одноразовых опок с уже готовыми формами.
Все что нужно для работы с такой формой, — это необходимое количество драгоценного металла и возможность его расплавить. Ими пользуются как ювелиры, не имеющие собственного литейного цеха, так и свободные мастера, изготавливающие украшения на заказ.
Что такое опока? Ювелирные опоки, их назначение в ювелирном искусстве
Назначение ювелирных опок
В данной статье хочу поговорить об ювелирных опоках, какие они бывают и для чего предназначены. Когда я первый раз услышал этот термин, конечно, не понял в чём дело. Что ещё за опоки, подумал я. Однако, когда я стал серьёзно заниматься ювелирным искусством, то всё стало понятно.
На фото процесс заливки металла в одноразовую китайскую опоку
Опока представляет собой, некий цилиндр из железа, который предназначен для литья ювелирных украшений. Внутри этого цилиндра имеется застывший гипс, а уже внутри этого гипса содержится пустота, в виде, какого – нибудь кольца или серёжек.
Виды ювелирных опок
Опоки бывают одноразовые и многоразовые. Одноразовые опоки производят китайцы, поэтому, как вы догадались, качеством не блещут. Очень часто изделия из таких опок выходят с дефектами, которые приходится исправлять, а иногда заново заливать в другую опоку.
На фото одноразовая китайская опока
В то же время, кроме китайцев, никто больше их не производит, поэтому – они молодцы. Стоимость такой одноразовой опоки колеблется от 50 до 100 рублей. Её можно приобрести в любом специализированном магазине ювелирного инструмента. С их помощью хорошо увеличивается скорость выполнения работы, так как не приходится тратить время на её изготовление.
Так выглядит каталог китайских опок
Для того, чтобы самому её сделать, необходимо выполнить много операций. Китайцы также создали каталоги готовых изделий и под них продают опоки. Человек выбирает модель будущего изделия из каталога, а ювелир заказывает нужную опоку и заливает золото или серебро, вставляет при необходимости драгоценные камни, полирует, моет и отдаёт заказчику.
На картинке многоразовые перфорированные ювелирные опоки различных размеров
На первый взгляд может показаться всё очень просто, однако, на каждом этапе свои трудности. Поэтому к данному виду деятельности следует относиться очень серьёзно.
Одноразовые опоки следует хранить в сухом месте, так как повышенная влажность разрушает гипс внутри формы. Ещё их не стоит бросать или сдавливать, чтобы не испортить внутреннюю форму будущего изделия.
Многоразовые ювелирные опоки
Многоразовая опока представляет собой такой же металлический цилиндр, только больше размером и с приделанным кольцом, как юбка. Она нужна для удерживания опоки при заливке в литейной машине. Многоразовые опоки используют все профессиональные ювелиры, а также крупные производители.
На фото многоразовая опока уже залитая металлом
Чтобы создать форму из гипса для будущего украшения в многоразовой опоке, необходимо будет выполнить определённое количество процессов. В магазинах ювелирного инструмента, вместе с одноразовыми китайскими каталогами, продаются каталоги моделей из воска будущих изделий.
То есть приходит клиент, выбирает модель изделия из такого каталога и мастер заказывает будущее кольцо или серьги из воска. Чтобы подробнее ознакомиться с процессом изготовления опоки, я сделал небольшую видео инструкцию, которую вы можете посмотреть тут.
На фото восковая модель кольца и уже отлитое кольцо из металла
Такая восковая модель стоит от 40 до 200 рублей. После чего ювелир устанавливает эту восковку в пустую опоку и заливает специальным гипсом, который ещё имеет название формомасса.
Пока формомасса, находится в жидком состоянии, опока помещается на специальный вибро — стол и накрывается специальной стеклянной колбой. Стол вибрирует, а из колбы отсасывается воздух и создаётся вакуум.
На картинке изображён вакуумный вибро-стол для ювелирных опок
Таким образом, из гипса в опоке выходит весь воздух, и он хорошо трамбуется. Эту процедуру необходимо выполнять, чтобы избежать крупных пор, иногда сквозных, в будущем украшении.
После этого гипс застывает и теперь необходимо вытопить восковую модель из опоки. Её помещают в муфельную печь, нагревают и воск вытекает, оставляя пустоту для золота, серебра или платины. И вот только теперь опока готова к литью. Такая вот разница между многоразовой опокой и одноразовой. Кстати, ниже посмотрите моё видео, которое поможет вам понять данный процесс ещё лучше.
Какой сложной не была бы работа ювелира, всё равно она очень интересна, увлекательна и высокооплачиваемая, главное — это желание, стремление и не стоит бояться трудностей. Поэтому эта работа сделает любого человека счастливым.
