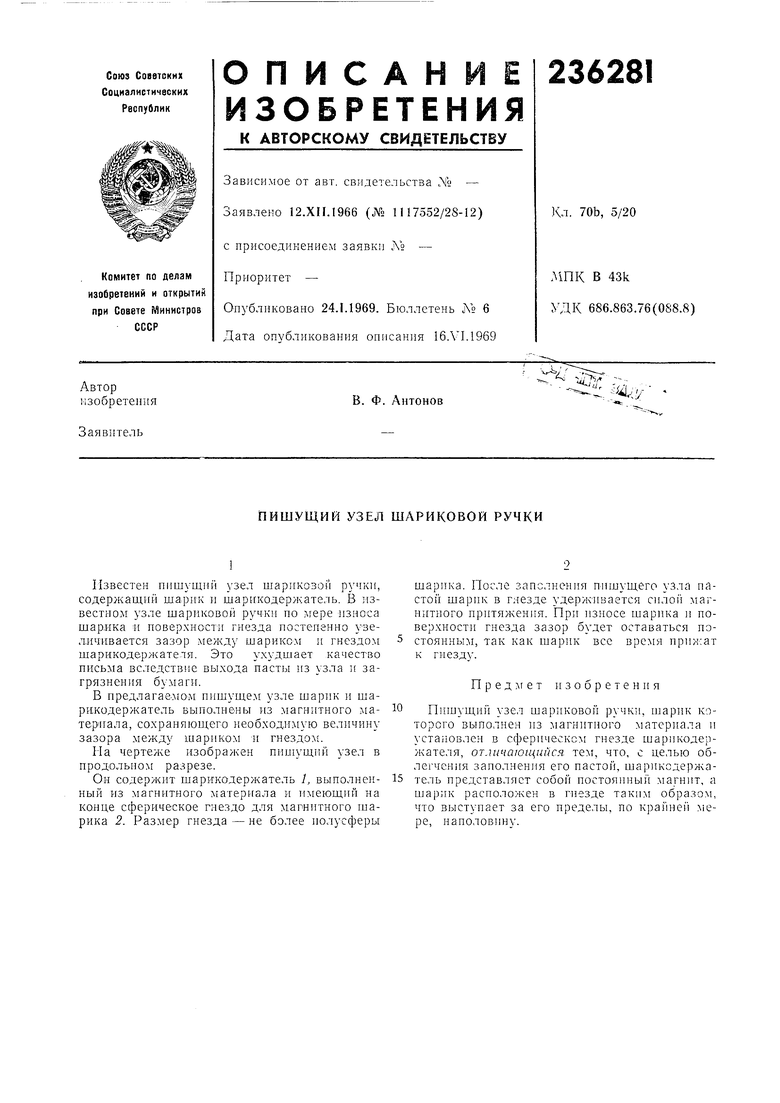

Известен пишущий узел шарикозон ручки, содержащий шарик п шарнкодержатель. В известнолг узле шариковой ручки по мере износа шарика И поверхности гнезда постепенно увеллчнвается зазор между шарикОМ и гнездол шарикодержателя. Это ухудшает качество письма вследствие выхода пасты из узла и загрязнения бумаги.
В предлагаелюм пишущем узле шарик и шарикодержатель выполнены из магнитного материала, сохраияюп 1,его необходимую величину зазора между шариком и гнездом.
На чертеже изображен ппи1ущий узел в продольном разрезе.
Он содержит шарикодержатель 1, выполненный из магнитного матерггала и илгеющий на конце сферическое гнездо для магннтного щарика 2. Размер гнезда — не более иолусферы
шарика. После заполнения пишущего узла иастой шарик в гнезде удерживается силой магнитного иртгтяжения. Г1ри износе шарика и поверхност гнезда зазор будет оставаться ностоянным, так как шарик все время прпх-:ат к гнезду.
Пред: гет изобретения
Обзор ручки Parker Ingenuity (5й пишущий узел)
Пишущий узел шариковой ручки, шарик которого выполнен из магнитного материала и установлен в сферическом гнезде шарикодержателя, отличающийся тем, что, с целью облегчения заполнения его пастой, шарикодерл атель представляет собой постоянный магнит, а шарик расположен в гнезде таким образом, что выступает за его пределы, по крайней мере, наполовину.
Похожие патенты SU236281A1
- Иностранцы Георг Лотар Зоммер Федеративна Республика Германии
- Тарик Зияд
- Винокуров Е.Г.
- Нивилл Эдгар Эндрюс[Gb]
- Брайн Элберт Джон Букер[Gb]
- Топчий Алексей Савельевич
- Магазинник Максим Львович
- Коваленко Виктор Михайлович
- Стребков Алексей Владимирович
- Иванов Игнат Игоревич
- Бычков Владимир Ильич
- Григорьев В.Н.
- Кочетов А.С.
- Зайцев В.А.
- Сергеев Виктор Николаевич
- Тормышев Юрий Иванович
Источник: patenton.ru
Обзор Parker 5th Ingenuity: пятый пишущий узел
Относительно новую технологию пишущего узла представила американская компания Parker своей коллекцией Ingenuity, назвав новый тип пишущего узла Parker 5th Technology (5-й пишущий узел).
Давайте ознакомимся с официальным текстом презентации нового пишущего узла:
«Новая инновационная система письма от компании Parker призвана изменить отношение к письму. Инновация заключается в ультрасовременной заправочной системе и отгравированного металлического наконечника. Вместе они воплощают в жизнь новый, 5-ый тип пишущего узла, знаменуя новое поколение ручек».
Попробуйте роллер и больше не захотите писать шариковой ручкой
Технология Parker 5th, получила такое название неспроста, ведь это действительно 5-ый, уникальный механизм, предлагающий комфорт письма перьевой ручки, при этом лишённый недостатков перьевой системы и простоту и надёжность обслуживания шариковых и роллер моделей ручек. В компании десятилетиями изучали потребности потребителей, чтобы воплотить простоту шариковых и роллер моделей, мягкое ощущение письма перьевой ручки, и стильный дизайн, в новом типе пишущего узла. Всё это поднимает уровень письма на новые высоты, способствуя выработке красивого почерка и обеспечивая надёжность и безотказность в длительных деловых поездках.
Особенности ручек Parker Ingenuity 5th:
- Умный, легко скользящий наконечник быстро адаптируется к вашему стилю письма после написания всего нескольких слов
- Простой процесс заправки, исключающий возможность запачкаться чернилами
- Чернила отлично проявляют себя в интенсивной работе, обеспечивают четкую передачу изображения и моментально сохнут
- Система подачи чернил 5-го пишущего узла Паркер исключает их утечку при сильном давлении, ударах и экстремальных температурах
- Максимально быстрая заправка ручки
- Ручка доступна в тонком или среднем размере и черными или синими чернилами
Подарочная коробка очень элегантна, и когда вы поднимаете крышку, вы обнаруживаете, что ручка плотно лежит в ложе, ожидая, когда вы возьмете ее и начнете использовать.
Наряду с ручкой это начальная заправка (ручка поставляется с фиктивной заправкой на месте) и некоторые документы.
Последние мысли
В линейку Ingenuity входят две разные коллекции — коллекция Daring и коллекция Classic, и обе они представлены в моделях Large или Slim.
Основным отличием коллекций Daring от Classic является то, что коллекция Daring сочетает в себе металлические и текстурированные мягкие резиновые покрытия.
Для этого обзора мы рассмотрим ручку из коллекции Large Daring.
Ручки Parker я полюбил ещё во времена моей молодости. Моя первая ручка Parker изначально принадлежала моему дедушке, и я использовал ее каждый раз, как только представлялась такая возможность. В дальнейшем у меня были разные модели, и я обнаружил, что чем технологичней ручку я использую, тем меньше мне хочется ей пользоваться, и поэтому в какой-то момент я просто перестал следить за тем, какой тип ручки я использую сегодня.
Когда я впервые увидел перо Ingenuity, моей первой мыслью было: «Вау, это выглядит очень круто!». Действительно, дизайн ручки с новой технологией пишущего узла выглядел потрясающе, вызывая стойкое желание попробовать её в деле.
Конечно же, как только мне выпала такая возможность, я не раздумывая воспользовался этим шансом.
Первое, что я приметил, когда впервые взял ручку в руки было то, что она была довольно короткая (важная деталь, мне прислали именно большую — «Large» модификацию) и что она была довольно тяжелой. Не настолько тяжелой, чтобы можно было сказать, что ей не дискомфортно пользоваться, просто тяжелее, чем большая часть дешёвых ручек, которые я использовал некоторое время. По прошествии времени эти ощущения бесследно исчезли.
Ручка прекрасна, и когда вы впервые снимаете колпачок, вас не покидает ощущение, что это перьевая ручка, что, конечно, не так.
Наконечник «пера», пожалуй, самая интересная деталь в линейке ручек Ingenuity, так как она выглядит как перьевая ручка, раздельные зубцы и пр., но это всего лишь металлический кожух (так называемый капюшон Паркер), который закрывает картридж, который выступает из зоны хвата. Нижняя область «пера» специально открыта, чтобы обнажить рельефную часть картриджа, также стилизованного под классическую систему подачи чернил в перьевых ручках.
Одним из основных моментов ручки Parker 5th является простой процесс пополнения без рисков перепачкаться. Это действительно легко — просто открутите нижнюю часть ручки, выньте пустой картридж, вставьте новый и снова прикрутите нижнюю часть. Да — это дело всего лишь нескольких секунд.
Самым большим вопросом, которым вы, вероятно, зададитесь, — «как она пишет?». Могу ответить с полной ответственностью — пишет легко и красиво. Потребовалось некоторое время, чтобы привыкнуть писать ей, но как только привычка пришла, появилось ощущение, что я использовал её всегда.
Я чувствовал, что она скользит по бумаге практически без усилий и действительно адаптируется к моему стилю письма! Чернила также очень быстро высыхали на странице, и у меня не было никаких проблем с пятнами, что было большим плюсом!
Коллекция Daring стоит чуть дороже, чем коллекция Classic. Картриджи для ручек Parker 5th Ingenuity, размер Fine или Medium, чёрный или синий цвет также доступны по цене. Очевидно, что это не самая дешевая ручка, но вы платите за качество и бренд с прекрасной репутацией, и оно того однозначно стоит.
Как говорит Паркер, «новому поколению не придется выбирать между простотой, технологичностью и дизайном — теперь они могут иметь все эти качества в одном корпусе», и это, безусловно, так.
Лично я моментально подружился с новинкой и теперь каждому рекомендую попробовать пятый пишущий узел Parker в деле!
Источник: pen-luxe.ru
Шариковая ручка: ее устройство и классификация
Уже давно яСкрепка делала обзор, как работает перьевая ручка. Потом была небольшая заметка, как можно изготовить чернила собственными руками. На этот раз я хочу рассказать, как устроена шариковая ручка.
Устройство шариковой ручки
Шариковые ручки — изобретение военное, первоначально использовалось летчиками вместо карандашей. Как правило пишущий узел и емкость с чернилами составляют одно целое (а в дешевых одноразовых ручках — корпус и емкость — одно целое) и выбрасываются после использования. Об исключениях поговорим позже.
Шариковая ручка — достаточно простой с механической точки зрения предмет, использующий непростые физические законы. Для подачи к пишущему узлу используется капиллярный эффект. Сам пишущий узел представляет из себя комбинацию трубочки и подшипника качения. В тонкую трубочку с внутренним диаметром порядка 0,5 мм с одной стороны подаются чернила, с другой стороны завальцован маленький твердый шарик, достаточно свободно прокручивающийся в своем гнезде.
Пишущий узел шариковой ручки
На шарик попадают чернила, и когда мы проводим шариком по бумаге, он вращаясь переносит чернила из трубочки на бумагу. Благодаря специальным чернилам и очень небольшому зазору между шариком и стенками трубочки чернила поступают дозировано и равномерно. Сейчас шариковые ручки по типу пишущего узла/чернил делятся на 3 класса:
- Ballpoint — классическая шариковая ручка
- Gel (Gel rollerball) – гелевая
- Rollerball – роллер
Обычная шариковая ручка использует загущенные чернила, иногда на масляной основе. Такой тип чернил и самый простой пишущий узел используют в дешевых одноразовых и многоразовых ручках. Недостаток — достаточно «тугое» письмо, портящее в итоге почерк и напрягающее пишущего.
Гелевая — используют чернила с консистенцией геля. Благодаря новым чернилам удалось уменьшить размер шарика, ручка стала писать мягче. Иногда гелевые чернила совмещают с роллеровским пишущим узлом.
Роллер — самая продвинутая модель шариковых ручек. Пишущий узел подпружинен, обычно используют керамический шарик (более износоустойчив). В качестве чернил используются обычные жидкие чернила. По стоимости ручка сопоставима с обычной перьевой, по качеству письма — приближается к ней. Недаром, даже В.В.
Путин подписывает документы именно ручкой-роллером Pentel Document Pen.
