Для проходнушки/шлюза золотоулавливающий коврик может быть изготовлен из любой натуральной ткани, например мешковины, брезента и даже вафельного полотенца, которое хозяйки используют на кухне. Паласы и ворсистые ковры не удобны в применении, так как извлечь из их ворса металл проблематично. Главная цель коврика обеспечить прилегание рифилей к дну шлюза, чтобы не было смыва накопленного материала просочившимся потоком под рифилями. Это научно доказано ведущими специалистами института ИРГИРЕДМЕТ.
На промышленных предприятиях применяют ячеистые золотоулавливающие коврики. Это связано с технологическим процессом добычи золота. Породу на промприбор возят многотонными Белазами, промывая тысячи кубаметров золотоносной породы в сутки. В каждом кузове Белаза десяток грамм золота, которое подвозится для промывки каждые несколько минут.
Предприятию не выгодно останавливать процесс промывки для разгрузки промприбора, для этого потребуется на 2-3 часа остановить добычу, а время это золото, в буквальном смысле этого слова. Промприбор разгружают один раз в сутки. Из-за большого количества промываемой породы и возникла необходимость в ячеистых ковриках с высоким профилем, которые накапливают тяжелый металл и не дают вынести его потоком воды, что увеличивает время эффективной работы промприбора.
Секретная драга (промприбор)
По своей сути ячеистый коврик работает как трафарет/рифиля только маленькие. В глубине ячеек создаются вихревые потоки, которые выносят легкие частицы песка, оставляя на дне тяжелый металл: золото, платину.
В проходнушке ячеистый коврик можно не использовать, так как порода на промывку не подается самосвалами, а съем золота можно легко производить в любое время по мере накопления тяжелого материала. Кроме того, ячеистый старательский коврик достать не просто и стоимость его в несколько тысяч рублей совсем не оправдывается при использовании на мини приборах.
Аналог ячеистого коврика можно изготовить самостоятельно из обычного бытового ячеистого коврика, который у многих лежит на крыльце и продается в каждом хозяйственном магазине под названием «анти скользящее покрытие». Размер ячеи анти скользящего покрытия, примерно 5 мм. Смотрите фотографию.
Анти скользящее покрытие укладывается поверх тряпичного коврика. Сверху устанавливаются рифиля. Такая система будет работать не хуже промышленного коврика, проще купить, а стоимость ее много ниже и в случае чего и бросить не жалко.
А нужен ли коврик!
Из истории золотодобычи.
«Были проведены эксперименты со шлюзами, на которых металлические трафареты лежали на дне шлюза без ковриков. Опыты дали положительные результаты, снижения извлечения золота не установлено.»
Продолжение следует…
В следующей главе: как правильно установить проходнушку в потоке воды. Чертежи проходнушки. Обучающий видео фильм как самому сделать шлюз для добычи золото.
Автор Рудольф Кавчик, г.Иркутск
Фото Рудольф Кавчик
Источник: www.drive2.ru

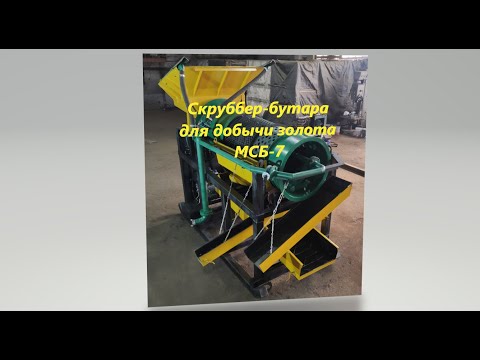

Промприбор МСБ-7 (скруббер-бутара) для промывки золота
ПромПрибор (Скруббер-бутара) МСБ-7 предназначен для небольшой добычи, геологической разведки, отладки технологий промывки, обучения.
Конструктивное устройство оборудования.
1. Рама на полозьях (футерованных износостойкой сталью).
2. Загрузочный бункер с колосниковой решеткой (-100) и системой орошения.
2.1 Собирательный лоток между скруббер-бутарой и загрузочным бункером.
3. Скруббер-бутара с порогами и лифтерами противоточного действия.
3.1. Съемная сеющая часть с ячейкой 20х20 (любая ячейка по желанию заказчика)
3.2. Опорные полиуретановые ролики повышенной прочности.
4. Собирательный лоток.
5. ВиброШлюз с дражным ковром и трафаретом. (размер шлюза 600мм*2500мм)
5.1 Шлюз самородко-уловитель на две стороны.
6. Съемный отвальный лоток.
7. Система орошения с системой запорной арматуры.
8. Дизельный (электрический) двигатель.
9. Привод скруббер-бутары цепной.
10. Редуктор общепромышленный усиленный.
11. Ящик для инструментов.
1. Производительность 7-12 м3/час (пески легкопромывистые).
2. Расход воды: 20-70 м3/час.
3. Вход системы орошения: гайка быстроразъемная.
Пески подаются в загрузочный бункер на колосниковую решетку. Где колосниковая решетка задерживает фракцию +100 мм, которая уходит в отвал. Фракция -100 попадает в скруберную часть скруббер-бутары, где за счет вращения, перетирания друг об друга и орошения происходит дезинтеграция песков. После скруберной части материал попадает на сеющую часть скруббер-бутары.
Где происходит грохочение на фракции +20 и -20. Фракция +20 уходит в галечный отвал. Фракция -20 с потоком пульпы уходит в шлюз, где происходит процесс обогащения.
За наличный расчет, скидка -10%.
Создать сайт самому
Nethouse
Источник: www.belcemm.ru
Каталог продукции для промприбора ПГШ
Прибор Гидроэлеваторный Шлюзовый (ПГШ) — промывочный прибор для условий бульдозерной разработки россыпей, у которого промывочные пески поднимаются на обогатительное устройство посредством гидроэлеватора (водоструйного землесоса) и промываются на разносном шлюзе глубокого наполнения. Благодаря своей простоте и безотказности гидроэлеваторные приборы быстро завоевали популярность и повсеместно внедряются в производство.
Гидроэлеваторные приборы ПГШ-30, ПГШ-50 и ПГШ-75 – традиционные виды промывочного оборудования для россыпных месторождений, особая ценность которых заключается в возможности их использования на обводненных песках, содержащих много ила, плывунов и льда.
Принцип работы прибора предельно прост: на классификационную решетку гидроэлеваторной установки УГЭ подаются предварительно разрыхленные пески. Классификационная решетка имеет отверстия диаметром 100 мм (ПГШ-30), 125 мм (ПГШ-50), 140 мм (ПГШ-75).
Струей воды из гидромонитора пески промываются, при этом фракция минус 100 мм (ПГШ-30), 125 мм (ПГШ-50), 140 мм (ПГШ-75) проваливается в подрешетное пространство бункера гидроэлеваторной установки и далее гидроэлеватором подается по пульпопроводу на шлюз. Фракция плюс 100 мм (ПГШ-30), 125 мм (ПГШ-50), 140 мм (ПГШ-75) струей воды из гидромонитора по гидровашгерду выносится в отвал.
Улавливание золота происходит на резиновых ковриках, шлюзовых покрытиях «канадский мох» и в ячейках трафаретов шлюза, пустая порода сносится потоком в отвал. Более крупное золото улавливается в головной секции шлюза, а мелкое в 4-х линейных секциях. Для ускорения процесса сполоска и для уменьшения простоя прибора концентрат по трубопроводу поступает на доводочный шлюз, где производится сокращение концентрата. Хвосты доводочного шлюза направляются по трубе в бункер гидроэлеваторной установки (замкнутый цикл сполоска), что сокращает потери золота хвостами.
Преимущества:
- минимальное количество механизмов и вращающихся частей;
- мобильная конструкция;
- быстрый и нетрудоемкий монтаж-демонтаж обеспечивают хорошую маневренность при организации и проведении промывки песков.
С конструктивной точки зрения гидроэлеваторы являются самодостаточными механизмами. Основной их недостаток заключается в повышенных потерях мелкого золота. Для сокращения потерь в составе гидроэлеваторного комплекса применяют шлюзовые приставки ПШ-1000, оборудованные резиновыми коврами дражными с наклонной ячеей 60° типа № 362 (362А) и/или шлюзовым покрытием «канадский мох».
Проверенные временем гидроэлеваторные приборы пользуются большим спросом у старателей.
Состав комплекса прибора серии ПГШ:
- гидровашгерд ВГ;
- установка гидроэлеваторная с загрузочным бункером;
- шлюз гидроэлеваторный ШГ;
- насосный агрегат;
- водовод;
- задвижки;
- гидромонитор.
Технические характеристики:
Тип прибора
ПГШ-30
ПГШ-50
ПГШ-75
