Предложенный документ выпущен в свет в 1985 году, к сожалению в современный период подобных данных в обобщённом виде выпускать не будут. Поэтому довольствоваться придётся этими данными, хотя они и устаревшие.
В пояснительной записке перед таблицей присутствует указание, что данные верные для автоматических выключателей, контакторов и пускателей, выпущенных в период с 1980 до 1984 года. В современных заводских каталогах практически не встречаются данные по содержанию драгметаллов.
Опираясь на представленные цифры, возможно в первом приближение выяснить сколько серебра содержится в том или ином коммутационном аппарате.
Примеры содержания серебра в низковольтной аппаратуре из номенклатуры интернет-магазина
Следует сравнивать указанный в таблице ресурс аппарата с коммутационной износостойкостью нового устройства, а также учитывать отработанный ресурс, чтобы вносить соответствующую поправку в массу серебра.
Пускатель магнитный ПМЕ-041-052
Содержание драгоценных металлов в магнитном пускателе: ПМЕ-041-052
Золото: 0

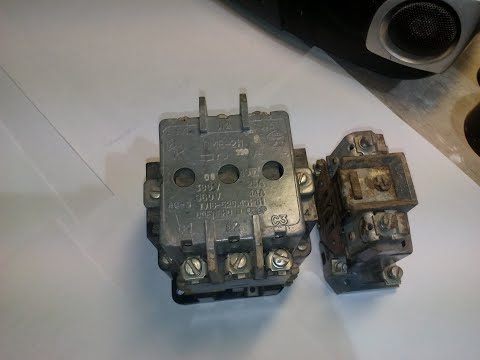

Разборка ПМЕ-211 и ТРН-25 1987г. Сколько меди, серебра и других металлов.
Серебро: 4.9
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70
Пускатель электромагнитный (магнитный пускатель) — низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска электродвигателя, обеспечения его непрерывной работы, отключения питания, защиты электродвигателя и подключенных цепей, и иногда для реверсирования направления его вращения. Пускатель обычно представляет собой модифицированный контактор, он может быть укомплектован дополнительными устройствами, такими как:
1.Тепловое реле для аварийного отключения двигателя;
2.Дополнительной слаботочной контактной группой или группами, используемыми в цепях управления;
3.Кнопкой пуска.
Иногда пускатели снабжаются устройством аварийного отключения при выпадении (обрыве) одной из фаз трёхфазной сети питания трёхфазных электродвигателей.
Какие драгоценные металлы содержатся в магнитных пускателях
Магнитные пускатели, как правило содержат техническое серебро в виде подвижных и не подвижных контактов или покрытия отдельных элементов, контакты могут магнитными (80% серебро) и не магнитными (60% серебро).
Пускатель ПМЕ-113
Справочник количества содержания ценных металлов в Пускатель ПМЕ-113 согласно паспортов формуляров и сборной информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.
Содержание драгоценных металлов в Пускатель ПМЕ-113
Золото: 0 грамм.
Серебро: 10,2968 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Источник информации: тропики.
Фото Пускатель ПМЕ-113:
Пускатель электромагнитный – золото, серебро, платина и другие драгоценные металлы

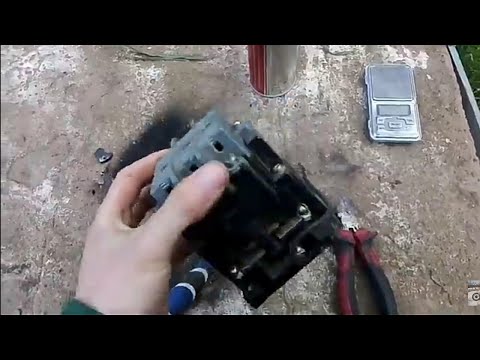

Разбор магнитного пускателя ПМЕ-211 .Есть серебро .Сколько в нем меди.
О приборе – Пускатель
Пускатель электромагнитный (магнитный пускатель) — это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной работы, отключения питания и защиты электродвигателя и подключенных цепей от рабочих перегрузок. Пускатель представляет собой контактор, комплектованный дополнительным оборудованием: тепловым реле, дополнительной контактной группой или автоматом для пуска электродвигателя, плавкими предохранителями.
Помимо простого включения, в случае управления электродвигателем пускатель может выполнять функцию переключения направления вращения его ротора (т. н. реверсивная схема), путем изменения порядка следования фаз, для чего в пускатель встраивается второй контактор. Переключения обмоток трехфазного двигателя со «звезды» на «треугольник» производятся для уменьшения пускового тока двигателя.
Исполнение магнитных пускателей может быть открытым и защищенным (в корпусе); реверсивным и нереверсивным; со встроенной тепловой защитой электродвигателя от перегрузки и без нее.
Пускатель – видео.
Купить или продать а также цены на Пускатель ПМЕ-113:
Справочник содержания драгметаллов
Пускатель ПМЕ-221 содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.
Справочник содержания драгметаллов
Пускатель ПМЕ-112 содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.
Справочник содержания драгметаллов
Пускатель ПМЕ-211 без реле содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.

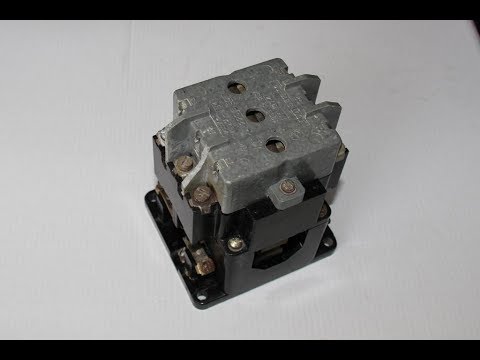

Как устроен магнитный пускатель ПМЕ-211
Для включения однофазной нагрузки небольшой мощности используют тумблеры, кнопки, переключатели, контактная система которых приводится в движение механически и рассчитана на небольшие по величине токи. Чтобы запускать и останавливать трехфазную нагрузку, требуется такой электрический аппарат, который бы осуществлял одновременную подачу напряжения на все полюса электроприемников, оперативное отключение от питающей сети, гашение электрической дуги при больших фазных токах и др. Одним из таких устройств является магнитный пускатель, чаще всего используемый для управления асинхронными двигателями, электронагревательными установками (калориферы, электрокотлы) и различными трансформаторов небольшой мощности, осветительными сетями и прочим электрооборудованием. Рассмотрим как устроен, приводится в действие и подключается к сети магнитный пускатель серии ПМЕ-211.
Устройство магнитного пускателя
Замыкать и размыкать силовые контакты помимо механического воздействия можно еще при помощи электрического привода. Достаточно простым и распространенным устройством является электромагнит. Важнейшей его способностью является притягивание металлических предметов при протекании электрического тока по его катушке с сердечником, а при отсутствии тока — отпускать.
Таким образом, электромагнит обладает способность преобразовывать электрическую энергию в механическую. Если объединить в одном корпусе катушку с сердечником, подвижную притягивающую часть с возвратной пружиной и силовые контакты, то получится готовый коммутационный аппарат. По такому принципу работают все электромагнитные реле, контакторы и пускатели. Хотя принцип работы у них одинаков, но конструктивно они различаются.
Разборный корпус состоит из трех частей. Верхняя часть-крышка закрывает силовые контакты и осуществляет гашение электрической дуги при коммутациях. Изготавливается из пресс материала содержащего асбест. Кроме того, на крышке указываются технические характеристики пускателя такие, как серия, номинальное напряжение втягивающей катушки, обозначение клемм силовых контактов и др.
На средней части закреплены неподвижные силовые и блокировочные контакты, а также подвижные на траверсе с якорем.
И третья, основание, в которой размещена втягивающая катушка с сердечником. Разборный корпус отлит из карболита – фенолформальдегидной смолы с разными минеральными и органическими наполнителями. Этот тип диэлектрика обладает высокой теплостойкостью, трудной возгораемостью.
Рассмотрим более подробно все элементы магнитного пускателя ПМЕ-211.
Магнитопровод. Сердечник и якорь выполнены в виде Ш-образного разъединенного магнитопровода. Как и любая другая магнитная система для переменного тока состоит из листов электротехнической стали, изолированных друг от друга, чтобы уменьшить вихревые токи. Во избежание ударов при включении и сильных вибраций при работе магнитного пускателя ПМЕ-211 места соприкосновения якоря и сердечника отшлифованные и ровные, а на крайних стержнях дополнительно установлены короткозамкнутые витки из немагнитного материала.

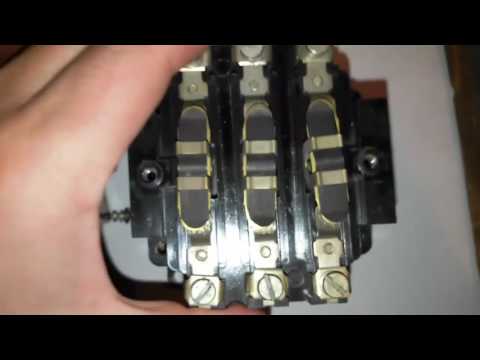

Силовые и блокировочные контакты выполнены в виде прямоугольных пластин различной формы и толщины из латуни с напайками из технического серебра. Использование сплавов с этим драгоценным металлом обусловлено стойкостью к действию электрической дуги и механическим ударам при включении и отключении магнитного пускателя. Содержание технического серебра в ПМЕ-211 составляет 10-11 грамм.
На втягивающих катушках всегда указывается номинальное напряжение, а на магнитных пускателях различных марок еще дополнительно пишется марка, диаметр провода и количество витков. Чем на большее по величине напряжение рассчитана катушка, тем выше количество витков и активное сопротивление ее провода. Если на катушку подать напряжение выше или ниже ее номинального значения (380 В вместо 220 В и наоборот), то это приведет к ненормальной работе магнитного пускателя (громкий треск при взаимодействии якоря и сердечника, не срабатывание магнитного пускателя и др.) и выходу катушки из строя.
Ни в коем случае нельзя подавать номинальное напряжение на втягивающую катушку отдельно от магнитопровода, так как в этом случае магнитный поток будет замыкаться на витки катушки, что повлияет на увеличение протекающего по ней тока и катушка «сгорит».
Магнитный пускатель работает по следующему принципу. При подаче переменного напряжения на катушку в ней начинает протекать переменный электрический ток, который, в свою очередь, создает магнитный поток в сердечнике и якоре, преодолевая сопротивление воздушного зазора. В результате, намагниченный якорь притягивается к сердечнику, замыкая силовые и блокировочные контакты пускателя!
Технические характеристики магнитного пускателя ПМЕ-211-УХЛ4В
Основные технические характеристики пускателя приводятся на табличке пускателя либо на верхней крышке.
- переменное напряжение катушки магнитного пускателя: 220 В, 380 В;
- номинальное напряжение и ток силовой цепи: при 380 В — 25 А, при 660 В – 14 А;
- номинальная мощность подключаемого электродвигателя: не более 11 кВт;
- климатическое исполнение УХЛ4 и износостойкость категории В;
- крепление корпуса с помощью винтов;
- установлены 2 замыкающих и 2 размыкающих блокировочных контакта.
Совместно с магнитными пускателями могут использоваться тепловые реле марки РТТ соответствующей величины для защиты силового оборудования от продолжительных перегрузок и от обрыва фаз!
Для изменения вращения ротора электродвигателя используются реверсивные магнитные пускатели, представляющие собой два пускателя одной серии, закрепленных на одном основании, электрически соединенных, имеющих электрические и механические блокировки, предотвращающих одновременное включение обоих пускателей.
На электрических принципиальных схемах магнитные пускатели обозначаются следующим образом:
Расшифровка магнитных пускателей
Все используемые магнитные пускатели отличаются друг от друга по номинальному току, по наличию и отсутствию тепловых реле (защита от перегрузок), по климатическому исполнению, габаритным размерам и другим параметрам.
ПМЕ — серия магнитного пускателя
Х1 – номинальный ток: 1- 10А, 2 – 25А.
Х2- исполнение по степени защиты:
Х3 – исполнение пускателей по назначению и наличию теплового реле:
1-нереверсивный пускатель без теплового реле;
2-нереверсивный с тепловым реле;
3-реверсивный без теплового реле;
4-реверсивный с тепловым реле;
Х4 – климатическое исполнение: У3, УХЛ4.
4 комментария к записи “Как устроен магнитный пускатель ПМЕ-211”
Интересная статья о магнитных пускателях.Напишите статью о том,как обслуживать магнитные пускатели!
Источник: ollimpia.ru

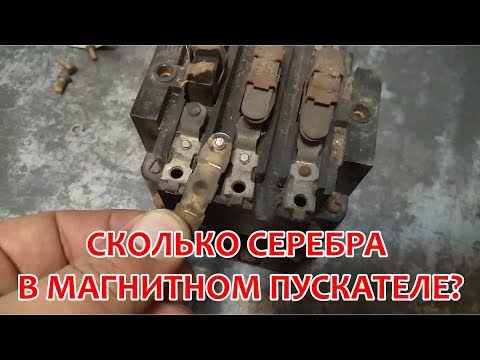

Пускатель пме сколько в нем серебра
Обзор Пускатель тип ПМЕ-211 СОДЕРЖАНИЕ ЦВЕТМЕТ СЕРЕБРО 60%СкачатьПодробнее
Разборка ПМЕ-211 и ТРН-25 1987г. Сколько меди, серебра и других металлов.СкачатьПодробнее

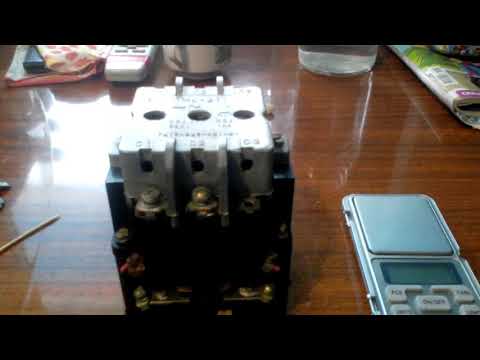

Пускатель ПМЕ-211.Сколько СЕРЕБРА.СкачатьПодробнее
Магнитный пускатель ПМЕ, ПМА (контактор). Схема управления асинхронным электродвигателем.СкачатьПодробнее

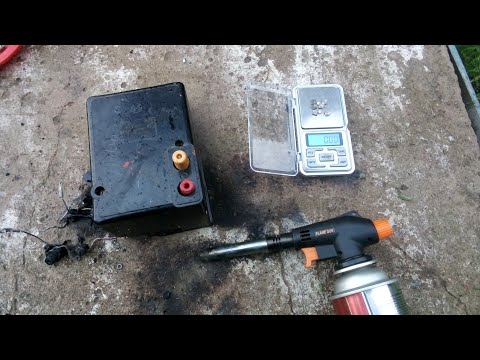

Для тех кто не знал, В ЭТОМ ПРЕДОХРАНИТЕЛЕ 24гр Чистого СЕРЕБРА. СкачатьПодробнее
Медь и серебро в АП 50, кнопке пускателя и трехфазном автомате.СкачатьПодробнее
САМЫЕ ДОРОГИЕ СЕРЕБРЯНЫЕ КОНТАКТЫ! ТЕХНИЧЕСКОЕ СЕРЕБРОСкачатьПодробнее

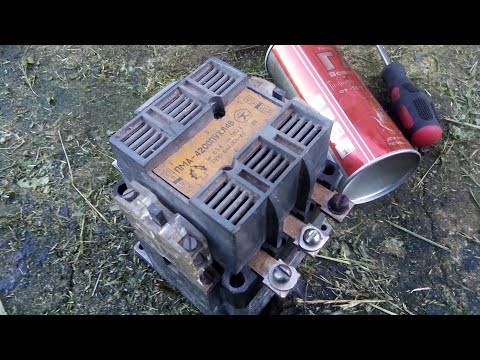

Содержание серебра в магнитном пускателе ПМА-4200 ПУХЛ4ВСкачатьПодробнее

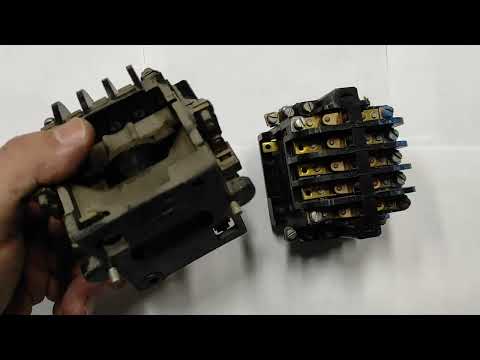

Что ценного в старых, советских, электромагнитных пускателях?СкачатьПодробнее
Серебро в магнитном пускателе. Разбираю советский ПМЕ-211СкачатьПодробнее
Разбор магнитного пускателя ПМЕ-211 .Есть серебро .Сколько в нем меди.СкачатьПодробнее

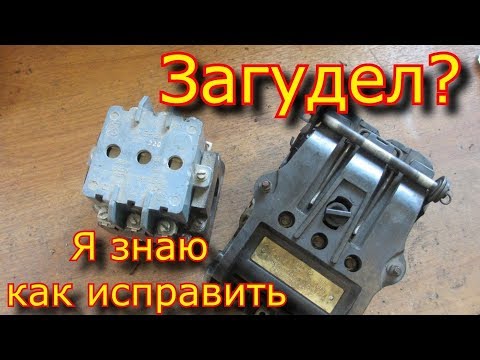

ЗАГУДЕЛ? ♂ магнитный пускатель ПМЕ-211, я знаю, как ИЗБАВИТЬСЯ от . СкачатьПодробнее

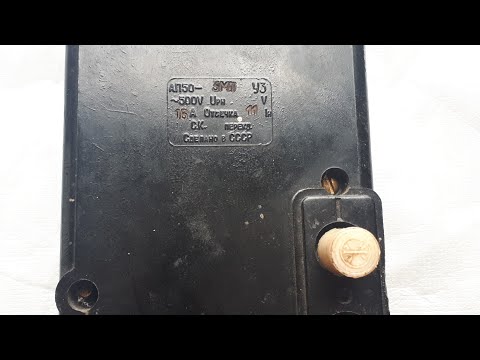

Содержание серебра в автоматическом выключателе АП50-3МТСкачатьПодробнее
