Серьга такелажная что это такое

В наличии скобы прямые и омегообразные различной грузоподъёмности

Скобы такелажные (серьги) применяются для соединения различных элементов такелажа между собой, для крепления стальных канатов и цепей всех типов. Позволяют создавать постоянное или временное крепление. Кроме этого, используются для подъема, перемещения и подвешивания грузов, в том числе при букировке .

• прямые G210 (со шплинтом) и G2150 (с фиксатором, для постоянных соединений).
• омегообразные G209 (со шплинтом) и G2130 (с фиксатором, для постоянных соединений).

Товаров: 51

Сортировать по По : Умолчанию Цене Рейтингу

Скоба омегообразная TOR 1,0 т (тип G2130)

Источник: engars.ru

ликбез от дилетанта estimata

Новичку об основах в области ОБЖ (БЖД), личной безопасности, экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно живущим в сельской местности, рыбакам, охотникам и другим любителям природы и активного отдыха.

Такелаж

воскресенье, 26 августа 2018 г.

Шакл

Отредактировано 2.03.2021

Шаклы представляют собой достаточно эффективный тип крепежного соединения для фиксации тросов, цепей или иных элементов такелажа/крепления.

Шаклы применяются:

• в динамичных системах: для поднятия грузов, буксировки автотехники
• в статичных системах: для фиксации оборудования, стопорения транспортных (в том числе водных) средств, в страховочных схемах, в морском деле для крепления парусов, мачт, якорных цепей и других деталей.

Такелажные скобы характеризуется повышенной прочностью, выносливостью, стоек к любому внешнему воздействию, имеет невысокую ценой и высокий уровень безопасности систем, в которых эти скобы применены.

Допустимый диапазон нагрузок используемых скоб очень широк и варьируется от сотен килограммов до полутора (и более) тысяч тонн. Рабочая нагрузка указывает на каждом шакле.

Классификация шкал (скобы Шакле) по назначению

Шаклы бывают монтажные и грузоподъемные. Разница между ними, используемая сталь. Монтажные скобы выпускают из стали второго класса, которые практически не намагничиваются, очень прочные и долговечные. Грузоподъемные скобы изготавливают из стали 8-10 класса, которые еще и устойчивые к воздействию температуры (от -70 до 450 С).

Классификация шкал (скобы Шакле) по форме

По форме бывают прямые, в виде полукруга или полуовала (D-образные, U-образные, цепные) и закругленные (дугообразные), в виде греческой буквы «Омега».

Скобы в основном применяется для соединения крепежного материала, при чем прямые скобы подходят с любым видам, а закругленные только к натуральным и синтетическим.

Исходя из формы скобы зависит соединение крепежных материалов. Тросы и канаты с небольшим диаметром отверстия устанавливают на штифт, а с большим отверстием непосредственно на скобу.

Скоба такелажная, скоба омегообразная

При этом более распространены именно омегаобразные варианты, так как у прямых аналогов радиус загиба прутка значительно меньше, а если такой шакл встегнуть в имеющийся у натяжной системы блок-ролик, то он гораздо сильнее деформировать будет пластинки блока.

Классификация шкал (скобы Шакле) по виду штифта (пальца)

• » Шплинтованные » или » болт-гайка»
  Называют потому, что в проушины скобы вдевается болт, который на выходе прикручивается гайкой, а для предотвращения ее самоотвинчивания на конце болта устанавливается металлическое крепление (шплинт).
  Такой шакл обычно используется для решения постоянных либо долгосрочных задач. Также эта модификация скобы используется в случаях, когда груз, подлежащий перемещению либо транспортировке, может вызывать вращение штифта, надвигаясь на него

Шплинтованный шакл

• Шаклы со внутренней резьбой
  Так называют из-за того, что штифт непосредственно вкручивается в оду из проушин, имеющую внутреннюю резьбу.
  Скоба Шакле такого типа может заклинить из-за того, что нагрузка в нем по большей мере приходится на резьбу.
  Такой шакл обычно используется для временных задач.

Шакл со внутренней резьбой

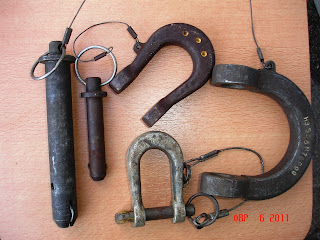

• Военные шаклы . Говорят, что такие использовались в армии. Главная особенность заключается в том, что фиксация очень простая и быстрая

Как пользоваться шаклами (скобами Шакле)

Крепление при использовании маленьких шаклов (с недостаточной грузоподъёмностью) или когда шакл не лезет в проушину вытаскиваемого легкового автомобиля (например, на легковых иномарках петли хлипкие, маленького диаметра или мешают неудобно расположенные пластиковые детали)

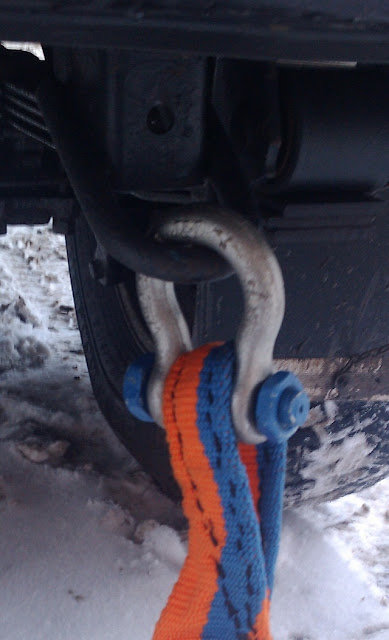

Классическое крепление:

Широкий трос, полностью распределенный по пальцу шакла (как на фото) — лучше крепить как на фото выше, т.к. при таком креплении нагрузка распределяется максимально равномерно.

Узкие тросы круглого сечения, в принципе, можно крепить как хочется.

При закручивании пальца на шакле до конца, необходимо затем открутить его на половину оборота назад — пусть слегка болтается, но так можно избежать «закусывания» резьбы. Иначе можно потратить лишние 10-20 минут на снятие шакла.

При использовании шакла необходимо стремиться к тому, чтоб он находился в линейной плоскости к прицепленному тросу.

Если шакл тянется тросом в торону на 45 градусов — то его прочность уменьшается на 50%, а вероятность «закусывания» возрастает.

При почти перпендикулярном, 90 градусов, рывке прочность шакла стремится к нулю и вероятность «закусывания» пальца возрастает до предела.

Источник: lik-o-dil-es.blogspot.com

DIN 82101

DIN 82101 — скоба такелажная, прямого типа. Скоба DIN 82101 используется для создания такелажных приспособлений и устройств, а также для организации растяжек, подвесов и прочих такелажных механизмов совместно с цепями, стальными канатами и тросами грузового и негрузового назначения. Другое название скоб — серьга такелажная. Скобы такелажные DIN 82101 производятся из углеродистой стали, нержавеющей стали А2 и А4. Скобы из углеродистой стали могут быть оцинкованы.

Размер резьбы d1 d2 d3 b h М5 М6 М8 М10 М12 М16 М20 М22 М24 М27 М30 М36 М39 М45 М48 М52 М60 М68 M72

4	5	10	7	16
5	6	12	8	18
7	8	16	11	24
8	10	20	14	30
10	12	24	17	36
13	16	32	21	49
17	20	40	27	61
19	22	44	30	67
21	24	48	33	73
24	27	54	38	84
27	30	60	42	91
30	36	72	47	111
34	39	78	53	120
38	45	90	60	140
42	48	96	66	147
47	52	104	73	158
52	60	120	81	185
58	68	136	90	211
63	72	144	100	221

Скоба такелажная DIN 82101, тип C.

Размер резьбы d1 d2 d3 b h М10 М12 М16 М20 М22 М24 М27 М30 М36 М39 М45 М48 М52 М60 М68 М72 М80

8	10	20	14	30
10	12	24	17	36
13	16	32	21	49
17	20	40	27	61
19	22	44	30	67
21	24	48	33	73
24	27	54	38	84
27	30	60	42	91
30	36	72	47	111
34	39	78	53	120
38	45	90	60	140
42	48	96	66	147
47	52	104	73	158
52	60	120	81	185
58	68	136	90	211
63	72	144	100	221
70	80	160	110	246

Источник: eurasiakrep.ru
