Серьги рессоры УАЗ своими руками

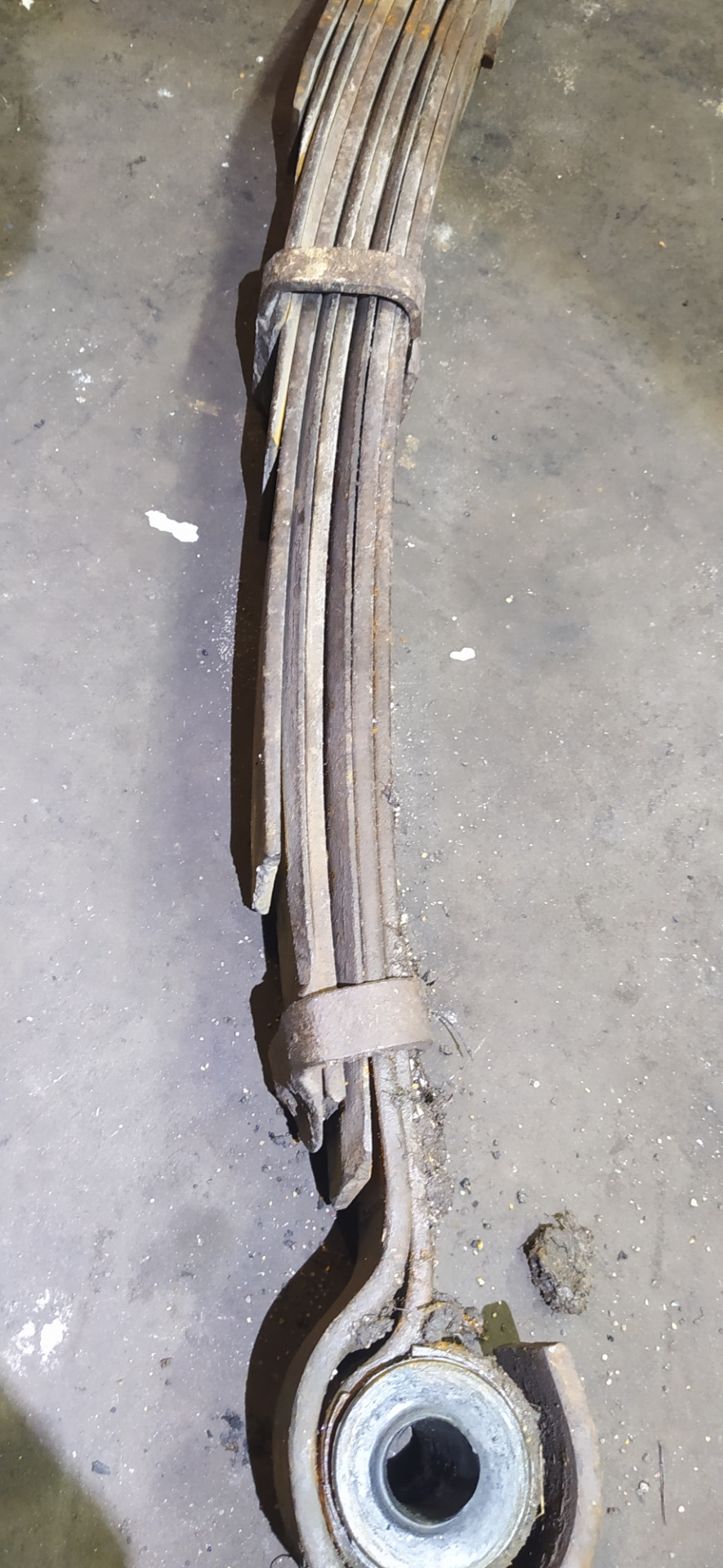

Ехал по нашим местным ямам, услышал что-то сзади трет, вышел и увидел что кусок листа рессоры лопнул, и трётся об колесо, забил его обратно и поехал в гараж. Сразу подумал, раз уж менять рессоры, то надо и мост перебирать который гудит. Снял рессоры,

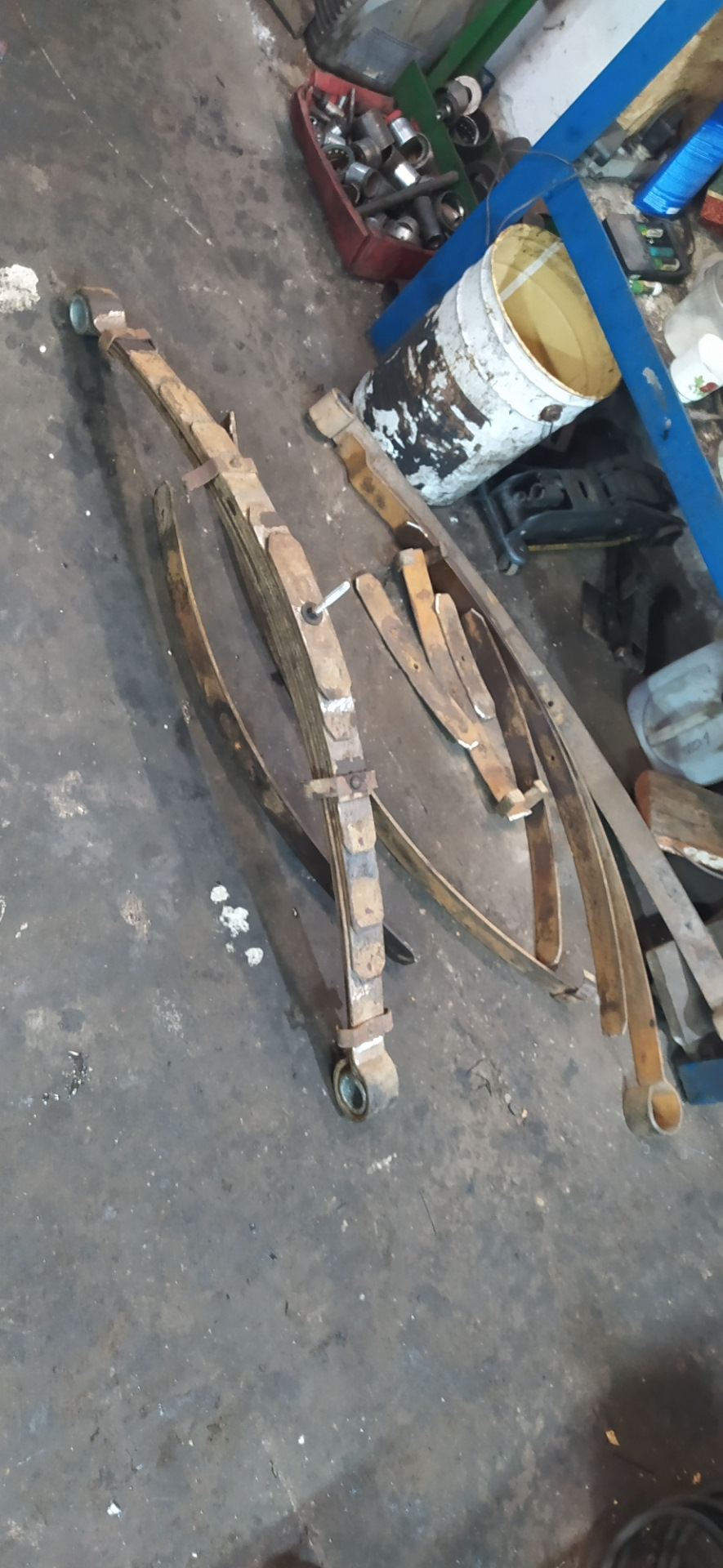

Разобрал их, и выкинул, там все мертвое, кто-то нагородил волгорессор в перемешку с уазом.

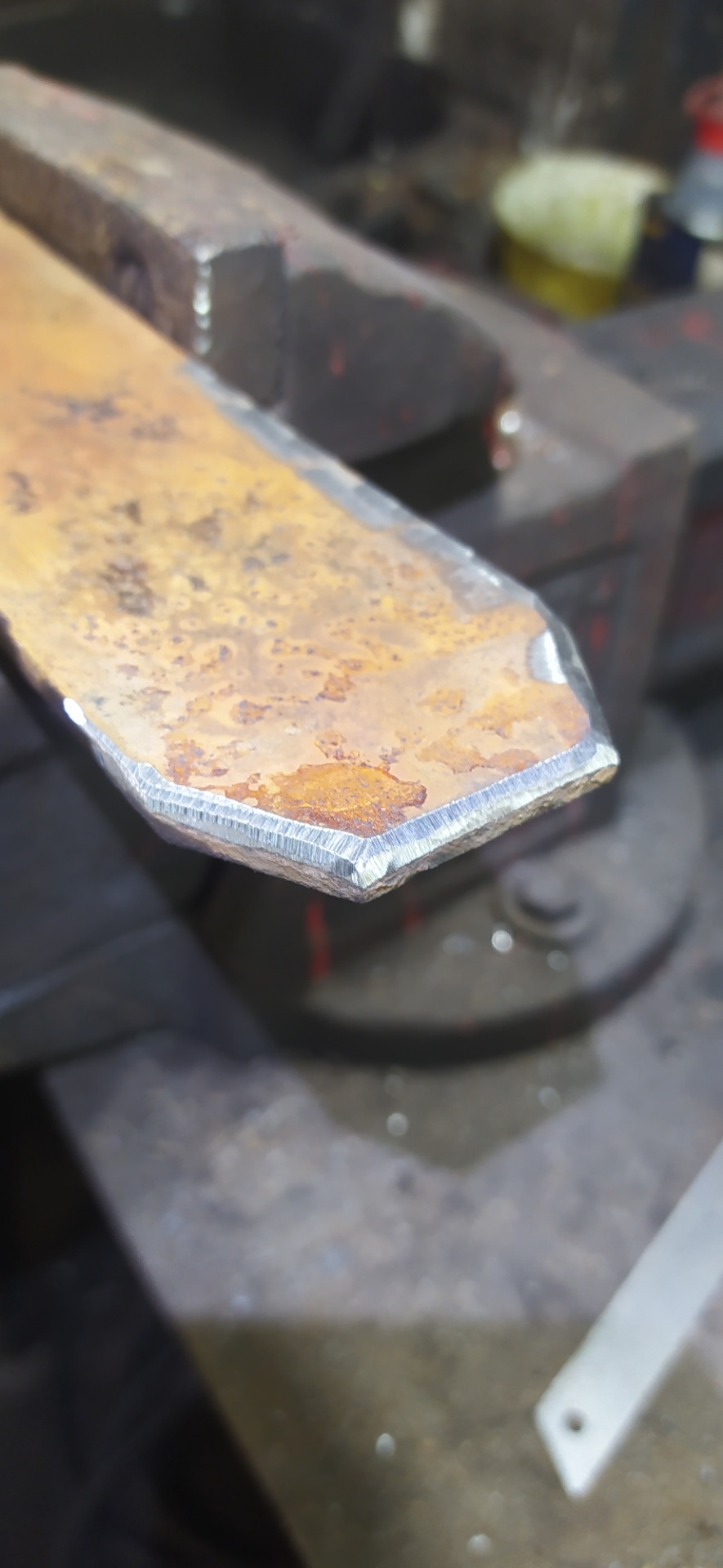

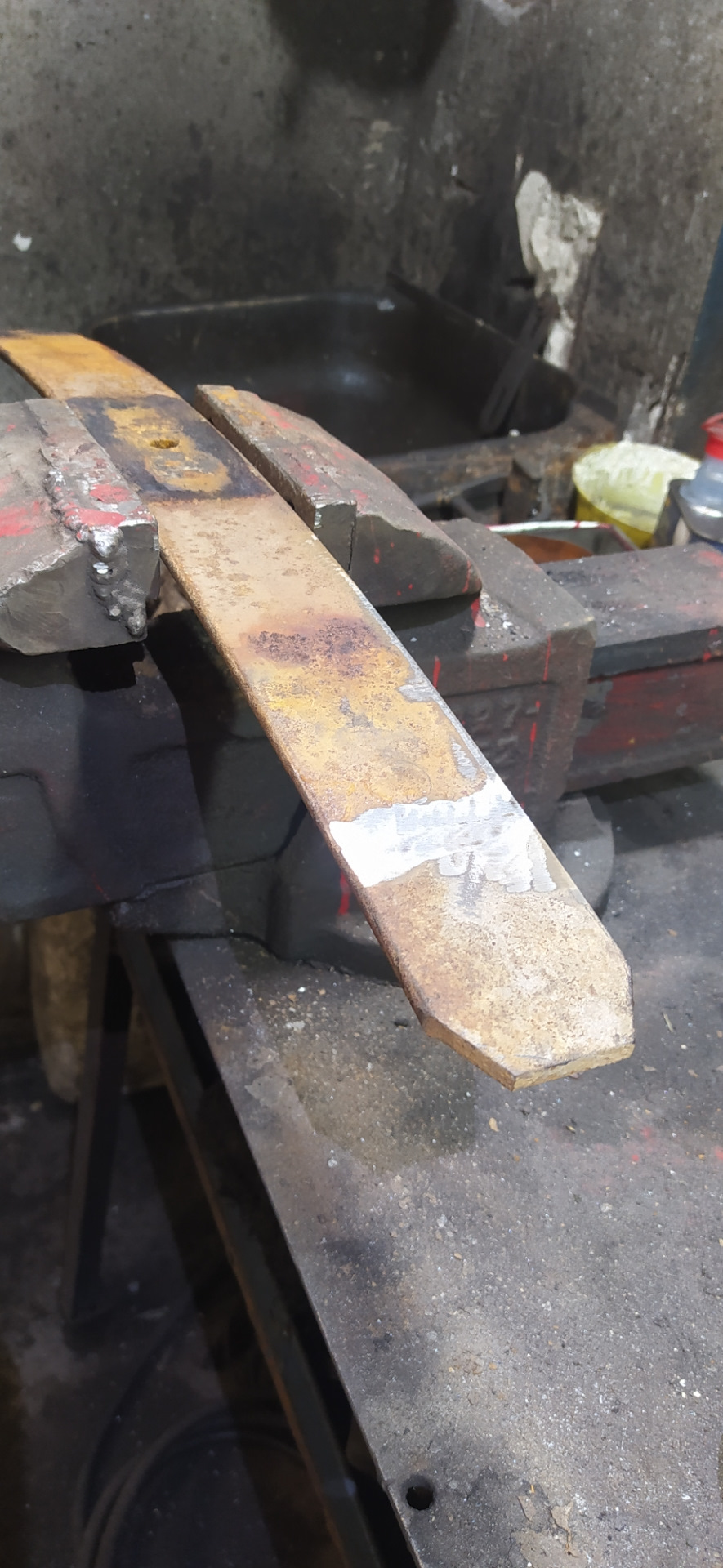

Купил б.у рессоры, на вид вроде норм, но все же разобрал, сгладил торцы

небольшой лифт подвески УАЗ

и решил отдать на вальцы прокатать, коренной сделали 18 см,
остальные ориентировали чтоб зазор был 1-1.5 см.

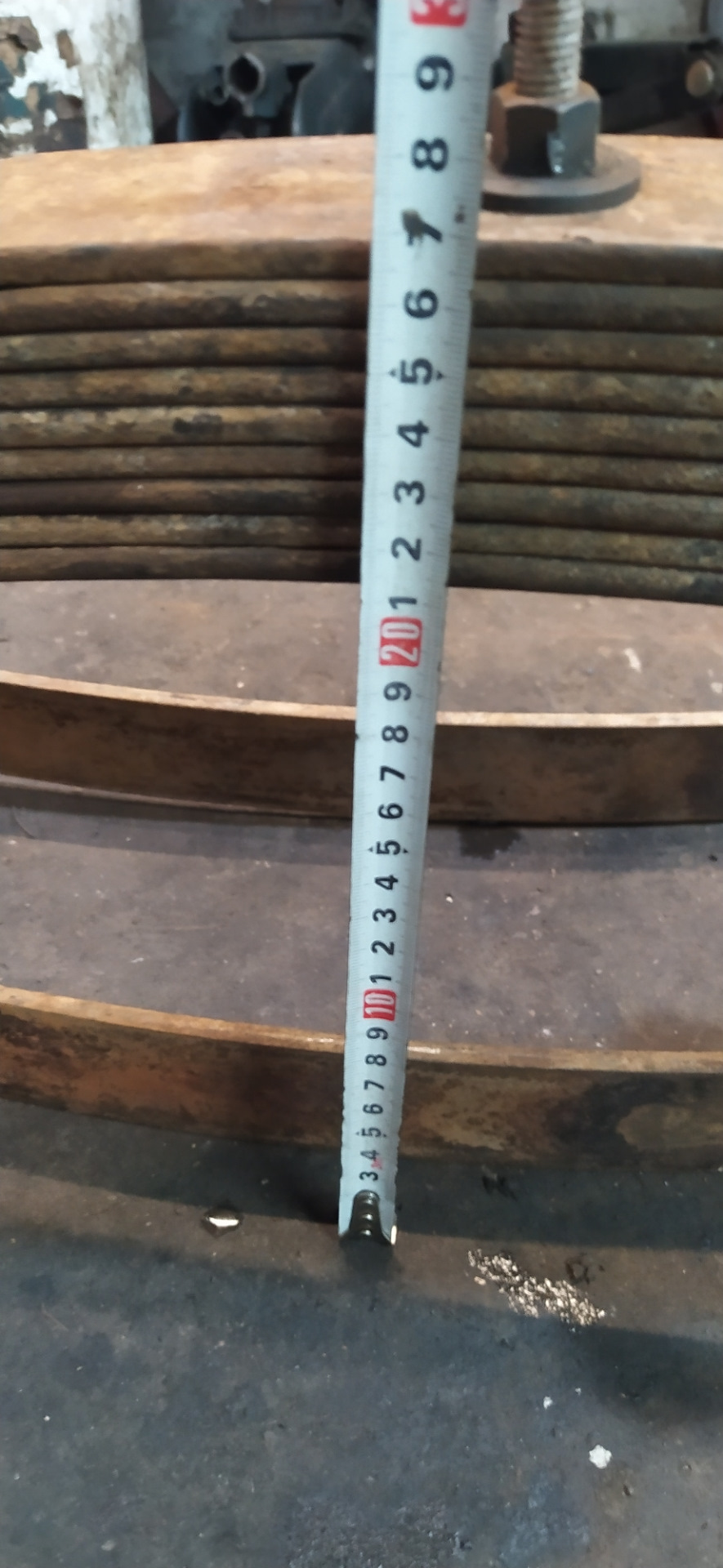

Пакет получился 21 см

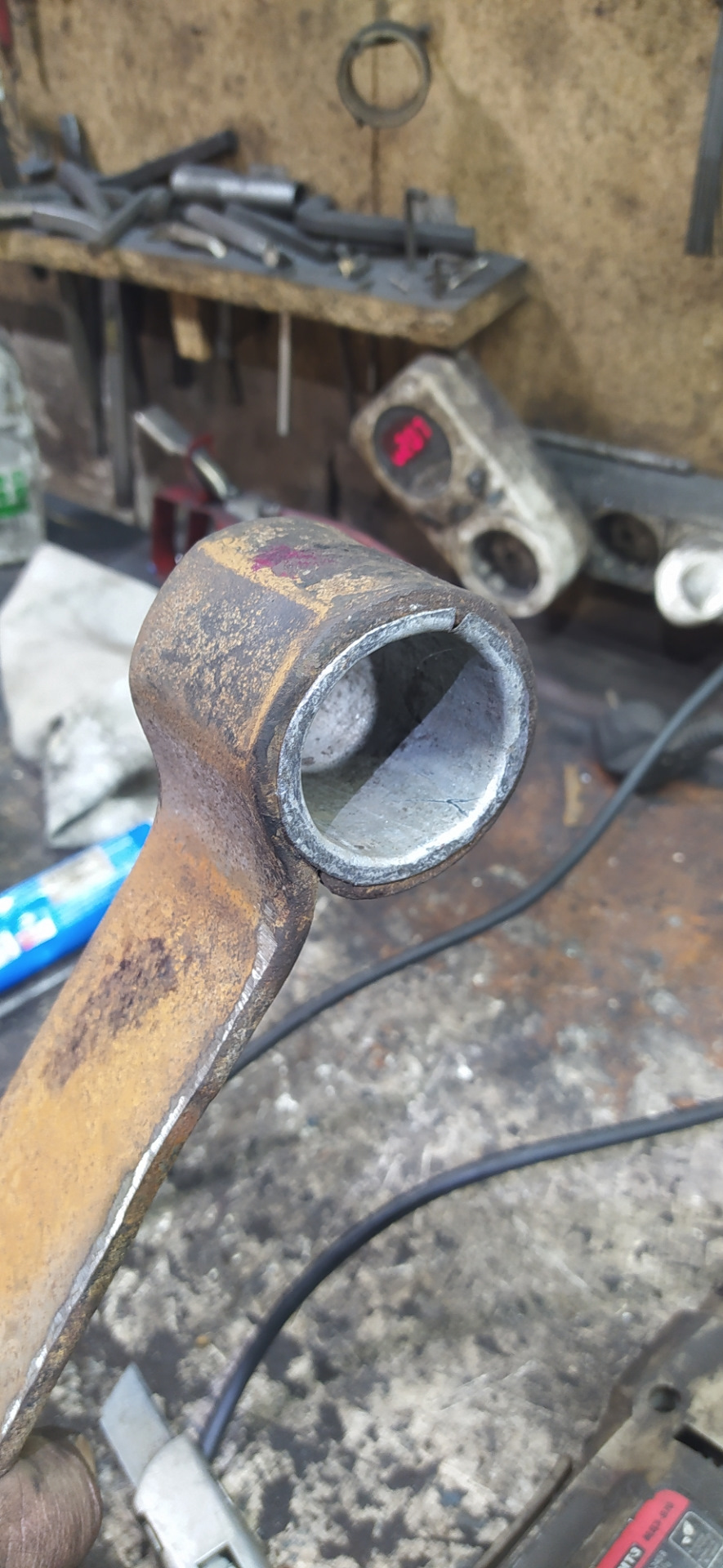

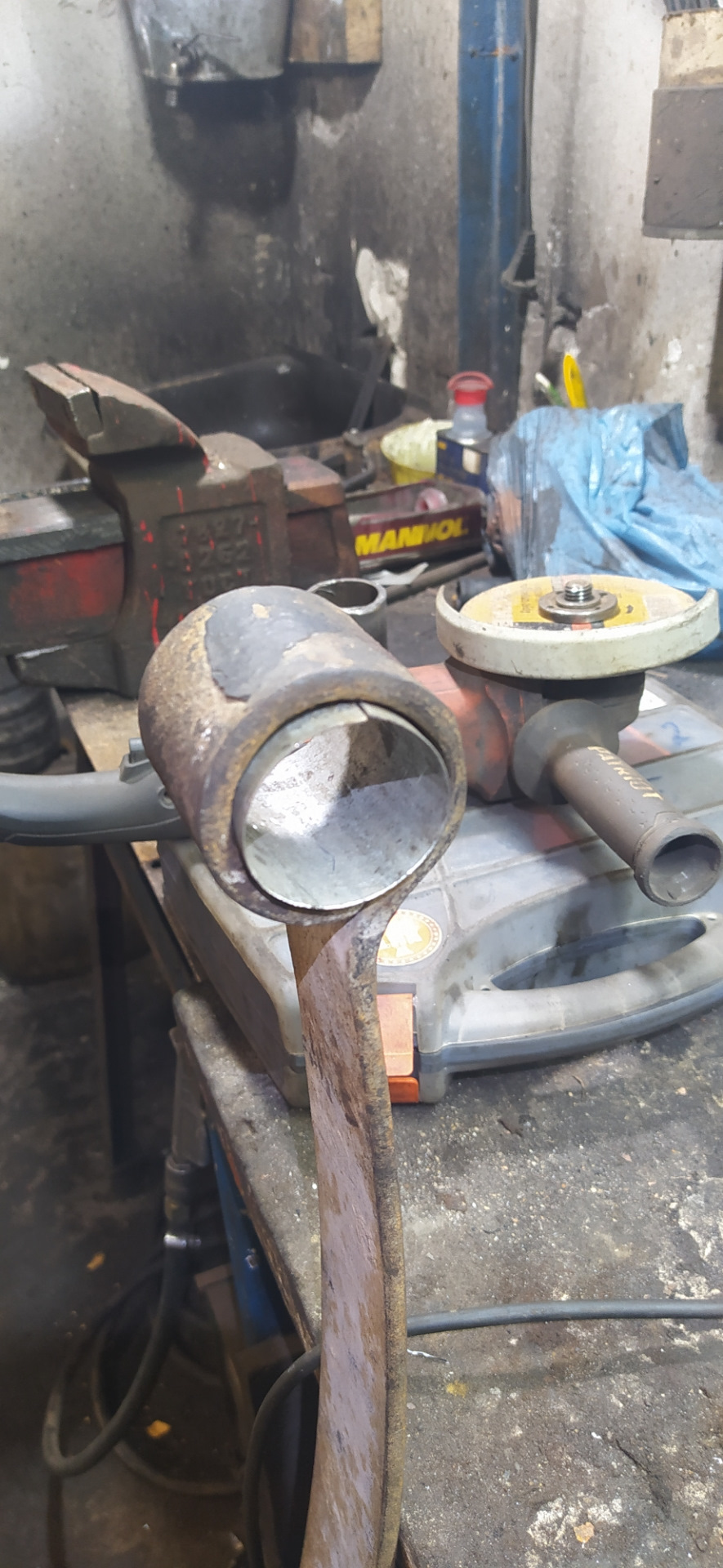

Сделал новые втулки

На днях зачищу их и покрашу.

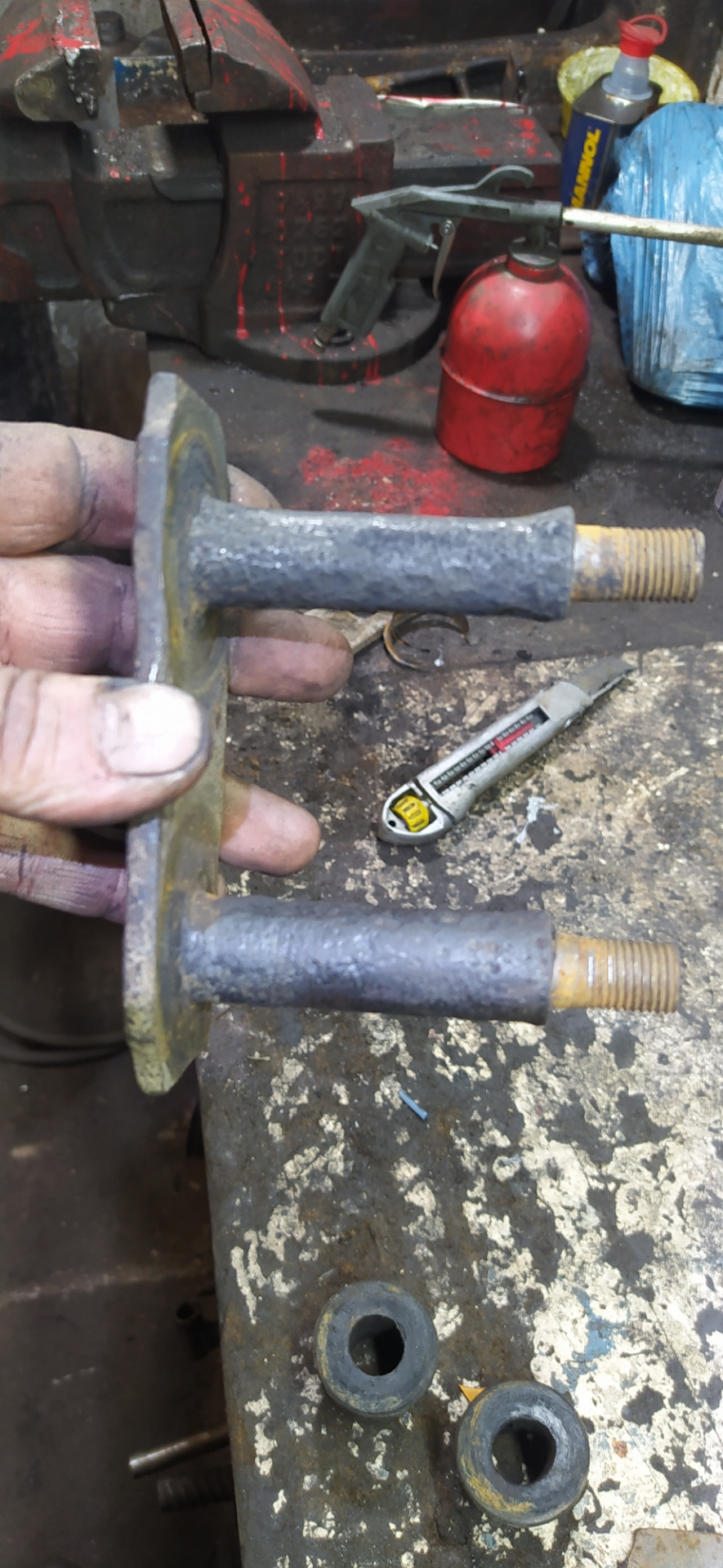

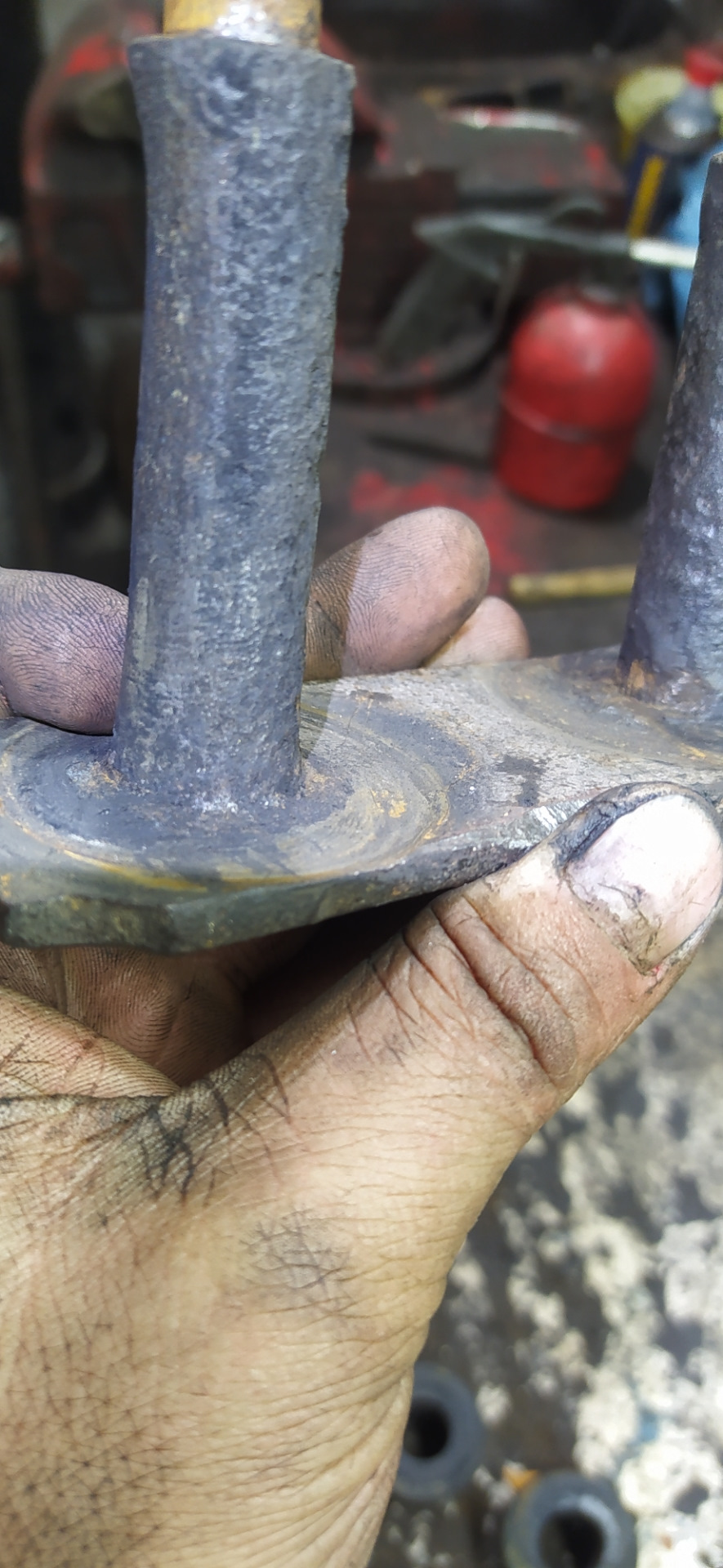

При демонтаже офигел от выроботки на серьгах

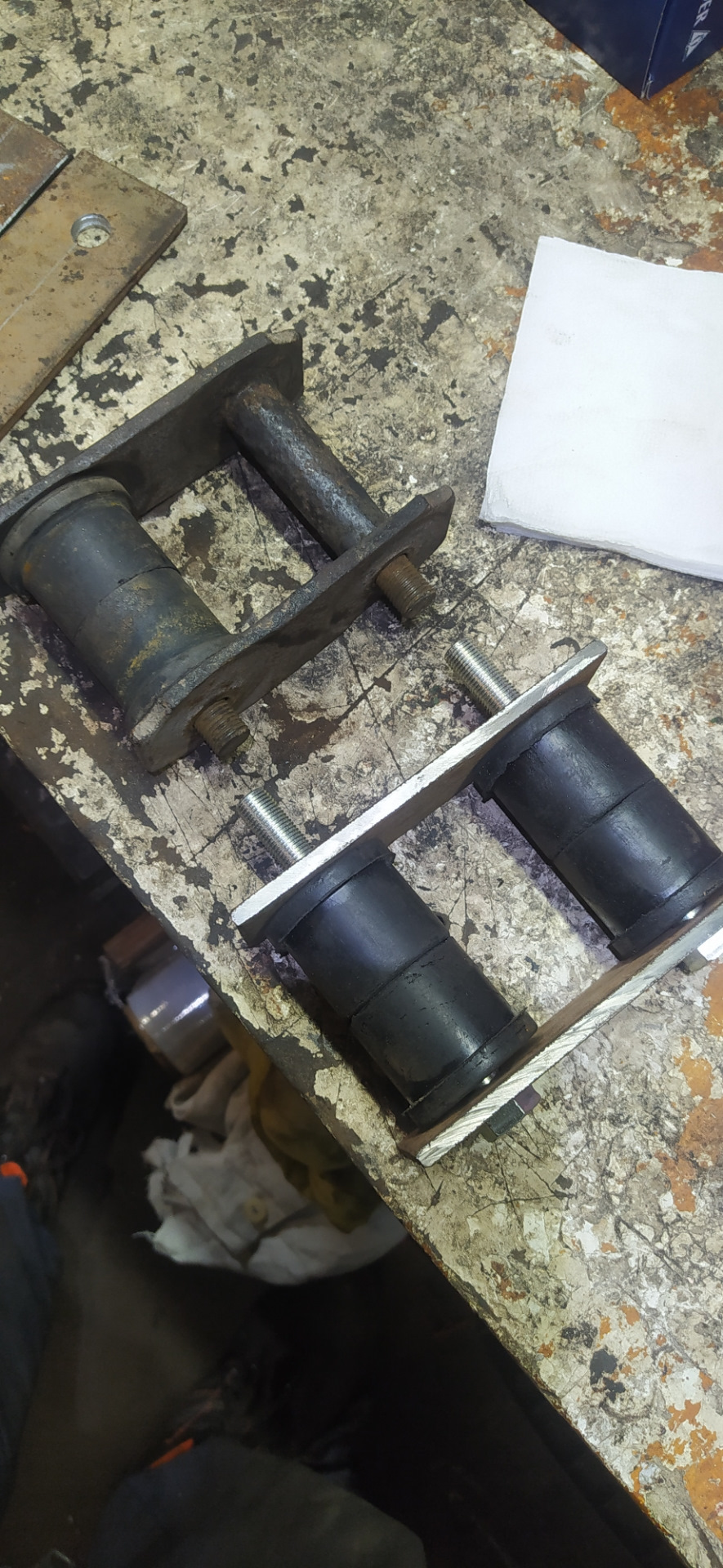

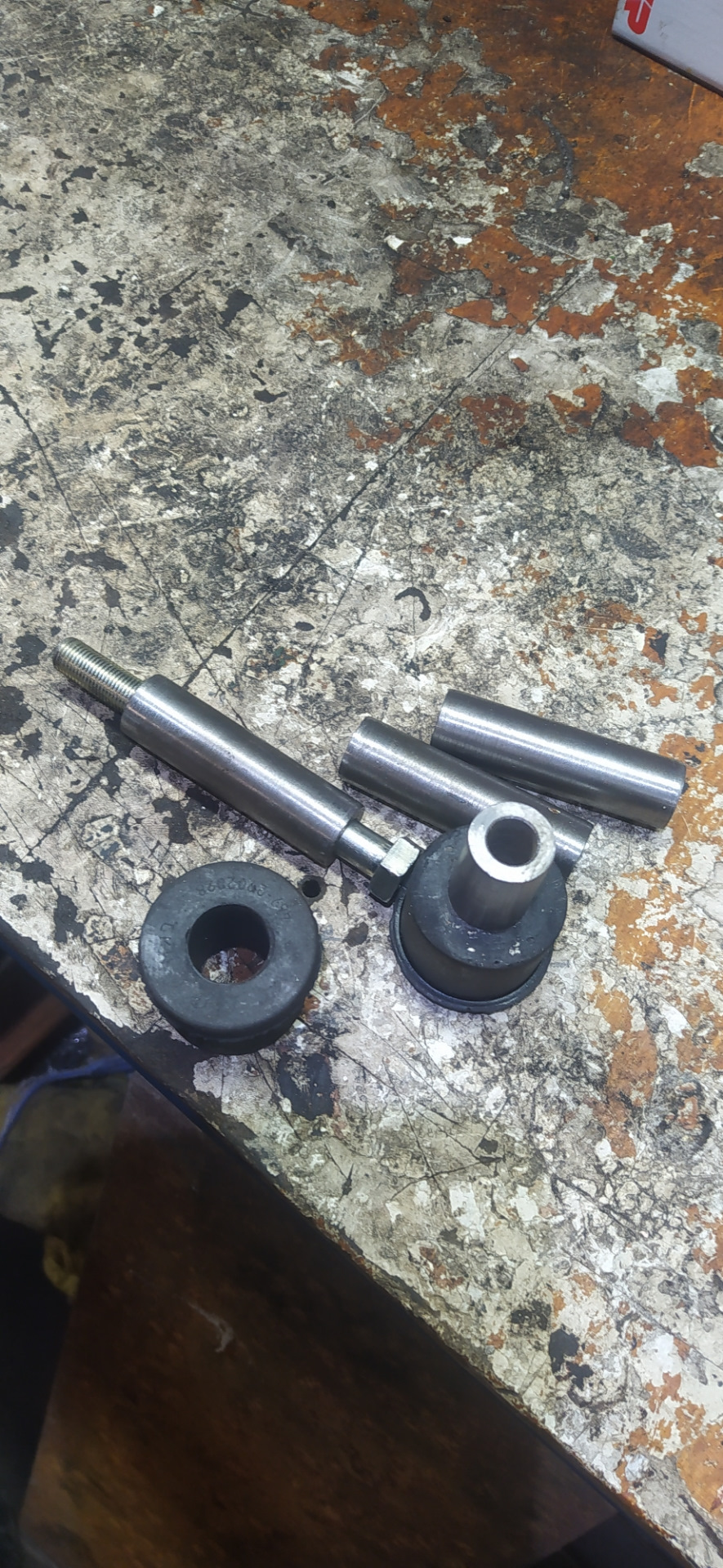

Вырезал боковины из металла 6 мм, Купил два болта генератора от ваз, у токаря заказал втулки за 200 руб.

Серьги сделал на 1 см длинее родных. По цене они мне вышли в 400 руб. На рынке просили 1800.

Дальше покраска и смазка рессор, и установка.

Цена вопроса: 0 ₽ Пробег: 0 км
15 января 2022 Метки: своими руками
Поделиться:

УАЗ 469 1984, двигатель бензиновый 2.5 л., 90 л. с., полный привод, механическая коробка передач — своими руками

Машины в продаже

УАЗ 469, 1989

УАЗ 469, 1984

Новороссийск

УАЗ 469, 1983

УАЗ 469, 1992

Я так прокатал))) что теперь серьги не работают, что делать незнаю)))

Вот меня прокатчик предупреждал когда я говорил ЕЩЕ)))

Без машины

За прокат сколько отдал?

600 руб два пакета

NikolaiT1987

За прокат сколько отдал?

40 минут с учётом подгонки листа к листу

Без машины

У себя в области спросил за пачку рессоры уаз 2тр просили! Плюнул сами отбили на наковальне кувалдой

Фирмы у нас просят 500 за одну пачку, я делал у деда в гараже. Он занимается рессорам и радиаторами

Надо было серьги сразу удлинить как газелевские)

Не захотел, много плохих отзывов о кренах и неустойчивой езде, я сделал на 1 см длинее завода

Я хз откуда берутся плохие отзывы, честно говоря. На газелевских серьгах езжу уже лет 8-9 как по бездорожью довольно тяжёлому, так и по городу на повседневе. Никаких нареканий вообще, от слова совсем. Не загнулись, как все предвещали, кренов излишних нет, мосты не гуляют. Ходовка стала мягче-это факт, так как изменился рычаг работы рессор. В остальном все ровно там же и так же

Я не стал рисковать, да и ворота в гараже ограничивают высоту

666faceless666

Я хз откуда берутся плохие отзывы, честно говоря. На газелевских серьгах езжу уже лет 8-9 как по бездорожью довольно тяжёлому, так и по городу на повседневе. Никаких нареканий вообще, от слова совсем. Не загнулись, как все предвещали, кренов излишних нет, мосты не гуляют. Ходовка стала мягче-это факт, так как изменился рычаг работы рессор. В остальном все ровно там же и так же

А зачем газелевские нужны?

Они практически вполовину длиньше. Добавляется клиренс порядка 2 см, добавляется мягкость в работе подвески и увеличивается артикуляция

Слушай, а меня не спасут? Я отстучал рессоры свои, и теперь серьги не работают, в обратную сторону склыдываются, вверх.

Я, когда свои отстукивал, тоже самое получил)
После установки газелевских все пришло в более-менее нормальный вид. Со временем рессоры все-равно просели и стало как надо.
На твоём месте я бы сделал самодельные уже, сантиметров 22-25 длиной из листа или уголка 8-10 мм. Вот тогда будет вообще вещь. Ну и в росте добавишь см 5

Да куда там добавлять))) и так все штаны порвал, не залезешь. Уже 600 кг кирпича грузил на месяц, ни хрена не помогает. Понятно что просядет, но пока так. И как вылечить не знаю.

Ну смотри, уазовские родные серьги 78 мм по осям, газелевские 144. Практически в два раза длиньше. Уже должно помочь. Но с таким углом, как у тебя, наверно, лучше уже 180 мм и более делать. Ну и когда рессоры просядут, машина не потеряет в росте.

У меня тоже с высотой проблемы) в гараж влазит только на барабанах, в машину запрыгивать приходится с моим 212 ростом) в итоге просто сделал пороги)

Завтра газелевские куплю)))

Под них надо будет втулку делать под сайлентблоки рессор. Я из трубы делал. Подбирал по размерам болта газелевского (внутри) и старой оси (снаружи). Размеры точные уже не подскажу, но подобрать не сложно

Источник: www.drive2.ru

Снятие, разборка передней рессоры и замена ее резиновых втулок

Ключом или высокой головкой «на 22» равномерно ослабляем и отворачиваем четыре гайки стремянок рессоры.

Снимаем накладку рессоры.

Ключом «на 17» ослабляем гайку верхнего крепления амортизатора и отводим его вместе с подкладкой рессоры вбок и вверх.

Немного опускаем мост, разгружая рессору.

Ключом или головкой «на 22» отворачиваем две гайки пальцев рессоры.

Снимаем наружную щеку серьги.

Плоскогубцами расшплинтовываем гайку оси переднего крепления рессоры.

Ключом или головкой «на 22» отворачиваем гайку.

Монтажной лопаткой отводим рессору от лонжерона рамы и снимаем ее.

Снимаем с передней оси внутреннюю шайбу (фаска отверстия — в сторону рамы).

Вынимаем из проушины рессоры резиновые втулки.

Отворачиваем болты кронштейна заднего крепления (см. Снятие, разборка рессоры и замена ее резиновых втулок)…

…и снимаем кронштейн вместе со щекой серьги и резиновыми втулками.

Разбираем заднее крепление рессоры.

Очищаем рессору от грязи.

Молотком и зубилом разгибаем хомуты рессоры.

Зажав рессору в тиски…

…и удерживая центровой болт ключом «на 14», отворачиваем его гайку ключом «на 17».

Вынимаем болт и аккуратно раздвигаем губки тисков. Разбираем рессору.

Заменяем поврежденные листы.

Смазываем листы рессоры графитной смазкой.

Собираем рессору в тисках, центруя листы отверткой или стержнем подходящего диаметра.

Устанавливаем центровой болт и затягиваем его гайку.

Загибаем молотком хомуты рессоры.

При сборке и установке рессоры обратите внимание на отличие в конструкции…

…и задней проушин рессоры.

При необходимости заменяем ось переднего крепления рессоры, для чего.

…удерживая ось ключом «на 30», отворачиваем ее гайку ключом «на 27».

Снимаем пружинную и плоскую шайбу.

Молотком через выколотку выбиваем…

Устанавливаем ось, кронштейн и рессору в обратной последовательности.

При установке оси наносим на ее конус любую смазку.

!Окончательно затягиваем гайки оси, пальцев и стремянок рессоры у стоящего на колесах снаряженного автомобиля. В противном случае уменьшится срок службы резиновых втулок и возможно ослабление крепления стремянок.

Источник: systemavto.ru

Пружины на уаз 469 своими руками

Рано или поздно многие любители и владельцы автомобилей УАЗ задаются вопросом, о лифте подвески своими руками? Всё это можно сделать также и в сервисах где занимаются, разного рода доработкой джипов, но при этом нужно будет заплатить не маленькую суму денег.

В данной статье вы узнаете, как произвести лифт подвески в таких автомобилях как УАЗ Hunter, УАЗ 469 и УАЗ Патриот, всех этих трёх автомобилей объединяет то что конструкция подвески мало чем отличается.

Вне дорожники УАЗ в первую очередь спроектированные для езды по пересеченной местности, и по лесу. С заводской конфигурацией подвески УАЗ имеет высоту в 21 сантиметр что не мало. Как показывает реальный опыт этого не всегда достаточно. Вот и потому владельцы внедорожников УАЗ делают лифт подвески.
При лифте подвески в автомобиле УАЗ, как и при любой доработки, есть свои плюсы и минусы.
Начнём же мы из плюсов:

• Увеличивается проходимость автомобиля. Потому что всё поднимается в верх, а колёса остаются на мести помимо мостов.
• Кузов и все его детали позже соприкасаются с грунтом, или с мало заметным пеньком которые зачастую торчат в лесу у дорог.
• Возможность установить колёса большего диаметра, что конечно же улучшит проходимость автомобиля.

Всё же есть и минусы при лифте подвески:

• Увеличиваются углы кардана, данное явление приводит к тому, что кардан будет работать на излом, и приведёт к тому что он сломается в самый не подходящий момент.

Существует несколько видов лифта подвески.

1 Установка более длинной серьги и рессор, конечно же если конструкцией автомобиля это предусмотрено. Сюда же можно отнести всякие рода про ставки, которые имеют большую популярность среди владельцев автомобилей УАЗ.

Важно помнить, что при всех этих манипуляциях с подвеской нужно не переборщить, по тому что данные улучшения могут плохо отразиться, на роботе подвески и управляемости автомобиля.

2 Лифт подвески УАЗ с установкой про ставки.
Не меняя конфигурацию подвески установив про ставки между мостом и рессорою, не значительно, но всё-таки можно сделать не большой лифт. Перед тем как изготовить про ставку, стоит хорошо продумать как она будет фиксироваться, и при этом стоит учесть длину стремянок чтобы их хватило.

3 Часто встречается такое, как установка пружин под рессоры. В первую очередь на УАЗ устанавливают пружины, для того что бы подвеска наконец то, начала работать и приобрела свою мягкость. Есть много отзывов о данном способе, а вывод такой мало что изменница.

Не стоит забывать, что вам понадобятся амортизаторы с большим ходом, всё потому что у тех что у вас сейчас отбой будет раньше, и не будет давать большому ходу подвеске.

Конечно же существуют и готовые решения лифта подвески от именитых фирм где в комплекте идёт всё и сразу. Но всё же не всем по карману такой способ доработки автомобиля подходит.

Начиная доработку своего автомобиля стоит отметить что с увеличением высоты цент масс сместиться, а именно на поворотах увеличатся наклоны кузова на таком автомобиле ездить более опасно, но в то же время увеличиться проходимость и взрастёт риск опрокидывания.

Для предотвращения опрокидывания стоит использовать про ставки, которые расширят колею.
Что бы решить проблему с карданом нужно будет:

• Установить длинно ходней кардан. Его можно подобрать от других марок автомобилей.
• Установить про ставку между карданом и фланцем.
• Нарастить карданный вал. С последующей балансировкой.

Часто использую такое инженерное решение как установку двойных крестовин. Карданные шарниры будут работать нормально только тогда, когда они будут находиться на одной плоскости.

Что касается передней подвески, то там всё совсем не однозначно, а всё потому что там стоят пружины. Но всё же с передней подвеской проще, мы просто берём покупаем уже готовые удлинённые пружины и устанавливаем, стоит помнить, что амортизаторы также под замену, можно поставить от соболя. Кто не хочет тратиться на пружины, можно установить про ставки, которых навалом продаётся, да й самому не сложно изготовить.

Какой способ лифта подвески выбирать решать всё же вам, включить фантазию и самому всё делать, или же купить готовый комплект. Есть много вариантов и конфигураций, которые можно установить, но всё же стоит помнить что нужно использовать только сертифицированные материалы и детали, иначе всё это может привести к не очень хорошим последствиям. Не кто не знает какую нагрузку рассчитанная деталь, изготовленная вами не кто же её, не просчитывал. Дорабатывая свой автомобиль не переступайте тонкую грань меры, думайте о последствиях заранее.

Усиление ходовой УАЗа

УАЗ 469 представляет собой джип полного привода, выпускаемый Ульяновский автозаводом. Когда он еще выпускался, инженеры проектировали его с целью создания универсальной машины, которая будет пригодна по конструкции и своим характеристикам как для общественных целей, так и для военных. На сегодняшний день это транспортное средство снято с производственных линий, но оно послужило основой для проектирования и воплощения такой улучшенной модели, как УАЗ Хантер.

Ульяновский внедорожник с самого начала своего пути создал себе репутацию не слишком надежного авто, однако такой недостаток компенсируется немалым плюсом — недорогими запчастями. Рассмотрим ремонт УАЗ 469, в частности, его отдельной детали: что такое рессора, какова ее основная функция, состав рессора УАЗ, проставки и пошаговая инструкция по их замене в данной модели авто.

Понятие и основные функции

Рессоры представляют собой проверенные временем детали подвески автотранспорта, обеспечивающие мягкость и комфорт езды на дорогах, в данном случае для УАЗ 469. При производстве современных или более новых моделей машин применяют другие, к примеру, как на УАЗ Хантер, усовершенствованные элементы подвески, но это не значит, что на них уже нет спроса.

Эти элементы автомобиля выполняют функцию пружины, собственно, так в переводе с французского языка звучит их название, поэтому многие автолюбители и специалисты по ремонту считают ее синонимом слова «рессора».

Основная задача этого изобретения заключается в том, чтобы УАЗ 469 плавно ездил на неровных дорогах, толчки на ходу сглаживались, что позволяет использовать автомобиль для специальных целей. Рессоры помимо того, что обеспечивают комфортную и безопасную езду водителю и пассажирам, помогают в целости доставить какой-либо хрупкий груз.

Конструкция рессоры

Усовершенствованная усиленная рама

Рессоры изготавливают из рессорной стали маркировки 50 ХГА. Этот элемент передней подвески состоит из 8 листов, первый из них имеет толщину 7 мм, а остальные на 1 мм меньше. Между собой все листы рессоры стянуты, чтобы не происходило их смещения, при помощи центрового болта и хомутов. Внизу хомуты прикрепляются заклепкой к восьмому листу, а сверху, на первом листе, их загибают.

На УАЗ 469 листы в профиль имеют прямоугольную форму, в длину 110 см, а в ширину — 5,5 см. Для увеличения срока эксплуатации этого элемента каждую верхнюю сторону всех листов подвергают дробеструйной обработке, а чтобы они не проседали, устанавливают проставки моста рессора. За счет симметричного расположения ушек относительно поперечного сечения листов коренной лист не подвергается дополнительной нагрузке.

У рессоры задняя часть прикреплена кронштейном на резиновых втулках, где стоят коробкообразные проставки, рама, придерживающая данный конец продольной балкой. Передний конец за счет резиновых втулок и пальцев висит на серьге.

Задняя часть рессоры передней подвески крепится так же, как и передняя, то есть в районе проставки, рама которой аналогично придерживает ее конец. Этот элемент состоит не из восьми, а из девяти листов 7-миллиметровой толщины, в длину — 12,5 см, а в ширину — 5,5 см.

Рессоры могут оседать или повреждаться со временем эксплуатации автомобиля, поэтому, чтобы уменьшить риск, нужно знать, что такое проставки моста рессора и как их устанавливать.

Проставки под пружины

Проставки позволяют увеличивать клиренс на УАЗ 469, обеспечивая при этом лучшую его проходимость. Если пружины на авто износились и у вас нет другого решения, как увеличить дорожный просвет, можно поменять проставки рама рессора, чтобы не создавать дополнительной нагрузки и не привести к неблагоприятным последствиям. Ставят их между рамой и опорой пружины, в месте, где закреплены серьги. Проставки рама рессора правильно устанавливать как на передних, так и на задних пружинах. Лучше приобрести эти элементы 4 см и 6 см для передней и задней рессоры соответственно.

Рассмотрим поэтапную инструкцию, как поставить этот элемент на передние стойки:

1. Домкратом приподнимаем УАЗ, снимаем колесо, тормозные шланги и стойки, а также выкручиваем крепежные гайки передней стойки.
2. Стойку снимаем и устраняем стандартные болты, так как длина их не соответствует проставкам.
3. Устанавливаем болты нужного размера, после чего закрепляем на них проставки рама рессора и ставим все части машины на свои места так же, как и разбирали.
4. В процессе может мешать пружина поперечной стойки, не позволяя дотянуться до отверстия. Устранить это можно при помощи дополнительного домкрата, которым и следует подпереть пружину.
5. Если болты будут плохо держать, необходимо для них подобрать юбки или просто приварить.

Установку проставок рама рессора применяют и для того, чтобы поднять заднюю часть кузова машины. Сам процесс немного отличается от того, который был рассмотрен ранее, но в целом порядок работы аналогичный.

Подвеска автомобиля состоит из четырех продольных полу­эллиптических рессор УАЗ-469, работающих совместно с четырьмя те­лескопическими гидравлическими амортизаторами. Передние и задние амортизаторы одинаковы по конструкции и взаимоза­меняемы.
Рессора УАЗ-469 передней подвески (рис. 77 и 78) состоит из восьми листов. Первые два листа имеют толщину 7 мм, остальные листы — 6 мм. Листы стянуты центровыми болтами 6 и 6 и хо­мутами 2 и 2.
Длина рессоры 1100 мм, ширина листа 55 мм.
Задний конец передней рессоры установлен на кронштейне 10 и 10 рамы посредством резиновых втулок.
Передний конец рессоры УАЗ-469 посредством серьги и резиновых втулок подвешен шарнирно. Наружная щека серьги 18 к 18 с помощью шайбы и гайки затянута до упора в заплечики паль­цев.

Рис. 77. Передняя подвеска автомобиля УАЗ-469:
1 — опора кронштейна; 2 — хомут; 3 — рессора УАЗ-469; 4 — рама; 5 — накладка; 6 — центро­вой болт; 7 — обойма буфера; 8 — буфер; 9 — амортизатор; 10 — задний кронштейн рессоры; 11 — специальная шайба; 12 — резиновая втулка; 13 — верхний кронштейн амортизатора; 14 — подкладка; 15 — стремянка; 16 — кронштейн серьги; 17 — внут­ренняя щека серьги; 18 — наружная щека серьги.

К переднему мосту рессора крепится с помощью двух стре­мянок 15 и 15, накладки 5 и 5 и подкладки 14 и 14. Стремянки надо надежно закрепить гайками, которые затягивать момен­том 10. 12 кгс-м (усилие затяжки на конце ключа из комплек­та шоферского инструмента 30. 36 кгс).

Рис. 78. Передняя подвеска автомобиля УАЗ-469Б:
1 — опора кронштейна; 2 — хомут; 3 — рессора УАЗ-469; 4 — рама; 5 — накладка; 6 — центро­вой болт; 7 — обойма буфера; 8 — буфер; 9 — амортизатор; 10 — задний кронштейн рессоры УАЗ-469; 11 — специальная шайба; 12 — резиновая втулка; 13 — верхний кронштейн амортизатора; 14 — подкладка; 15 — стремянка; 16 — кронштейн серьги; 17 — внут­ренняя щека серьги; 18 — наружная щека серьги.

Наибольшее перемещение моста вверх ограничивается ре­зиновыми буферами 8 и 8.

Рис. 79. Задняя подвеска автомобиля УАЗ-469:
1 — передний конец рессоры УАЗ-469; 2 — рама; 3 — кронштейн амортизатора; 4 — амортиза­тор; 5 — буфер; 6 — кронштейн амортизатора; 7 — центровой болт; 8 — стремянка; 9 — накладка; 10 — рессора УАЗ-469; 11 — задний конец рессоры.

Рессора задней подвески автомобилей УАЗ-469 и УАЗ-469Б, изготовленных для МО (рис. 79 и 80), состоит из девяти лис­тов. На остальных автомобилях устанавливаются семилистовые рессоры. Листы имеют толщину 7 мм. Длина рессоры 1 250 мм.

Листы стянуты центровыми болтами 7 и 8 и хомутами. Рес­сора УАЗ-469 к мосту крепится с помощью стремянок 5 и 7, охватывающих рессору с накладками 9 и 9 и проходящих через отверстия в приливах картера редуктора моста (у автомобиля УАЗ-469) или через отверстия прокладки (у автомобиля УАЗ-469Б) и гаек. Момент затяжки гаек 10. 12 кгс-м.

Рис. 80. Задняя подвеска автомобиля УАЗ-469Б:
1 — передний конец рессоры; 2 — рама; 3 — кронштейн амортизатора; 4 — амор­тизатор; 5 — буфер; 6 — кронштейн амортизатора; 7 — стремянка; 8 — стяжной болт; 9 — накладка; 10 — рессора УАЗ-469; 11 — задний конец рессоры.

Прогиб рессор вверх ограничивается резиновыми буфера­ми 5 и 5.
Крепление задней рессоры к раме аналогично креплению передней рессоры.
