Штифты винтовые для бижутерии как использовать

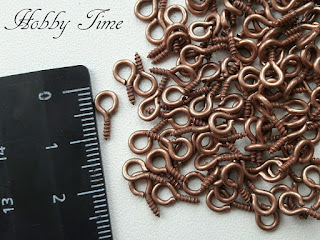

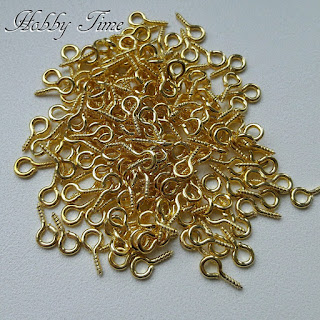

Такой вид фурнитуры для бижутерии, как штифты представляют собой винтовой пин небольшого размера с колечком на одной стороне.

Применяются для тех случаев, когда необходимо прочно зафиксировать штифт в бусине или подвеске из полимерной глины. Для этого перед запеканием в готовую бусину или подвеску нужно аккуратно вкрутить штифт, и после этого запечь изделие.

На что обратить внимание при выборе штифтов?
Основные параметры, на которые нужно обратить внимание при выборе штифтов:

Чем больше/длиннее бусина или подвеска, тем длиннее нужно взять штифт. Конечно, длинный штифт можно всегда подрезать. При этом штифты подходящего размера подрезать не будет необходимости, и тогда при сборке петли будут получаться всегда одинакового размера, это придаст изделию аккуратный, эстетичный вид.

Немаловажный показатель при сборке бижутерии. По толщине штифты бывают от 0,3 до 0,8 мм. Для бусин с маленьким диаметром отверстия подойдут штифты небольшой толщины. Бусины должны сидеть на штифтах плотно, чтобы потом в готовом изделии они не болтались на них.

Как ПРАВИЛЬНО закруглить пин / штифт на бусине

Также, если бусина или подвеска тяжелые, лучше использовать штифты большей толщины, чтобы при носке изделия они не деформировались от тяжести используемого элемента.

Hobby Time как использовать фурнитуру

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Популярные сообщения из этого блога

Как закрепить замок «Бочонок».

Замок «Бочонок» — это продолговатый замок с резьбой. Может иметь на концах две петли крепления или же быть вовсе без них, со сквозным отверстием. Таким образом, леска протягивается в отверстие замка, на ее конец нанизывается бисер. Конец лески закручивается петлёй и пропускается в замок в обратную сторону.

Так же, конец лески можно крепко сжать кримпом (что такое кримп и как его использовать читайте в статье под ярлыком «как использовать фурнитуру»). Аналогичным образом крепится и вторая часть замка. Если в замке сделать петлю, на низать на него кримп и все это хорошо закрепить, второй конец лучше не обрезать «под корень», а вывести обратно и спрятать его под бусинами или бисером, смотря из чего состоит ваш браслет (бусы). Крепление замочка «Бочонка» с петлей смотрите рисунок ниже.

Кримпы. Виды кримп и как их использовать.

КРИМПЫ — это вспомогательная фурнитура. Чаще всего используется при сборке украшений на основе ювелирного тросика или лески. Кримпы бывают двух видов: обычные и покрывные. Рассмотрим подробно каждый из видов. Обычные кримпы (стопперы, фиксаторы) – маленькие (чаще всего 2-3 мм) тонкостенные бусины с большим отверстием, которые легко сжать.

В зажатом виде обычные кримпы выполняют роль узелка. Наиболее распространены кримпы-фиксаторы двух форм: трубочки и круглые (рис. 1). Кримпы-трубочки и скругленные кримпы по назначению и способу использования не отличаются. Где же их можно использовать?

Можно зафиксировать бусину в «воздушном» украшении или серьгах, собранных на тросик/леску (рис. 2). Чтобы закрепить конец тросика или лески внутри концевика-каллота. На тонкой леске в данном случае, вместо использования кримпа, можно просто завязать узелок.

Но на тросике или толсткой леске аккуратный, прочный узелок завязать не получится, поэтому для закрепления используются кримпы (рис. 3). Обыч

Как закрепить концевик пружину на шнур

Для круглого шнура прекрасно подойдет концевик в виде пружины. Конец шнура смазываем клеем (для лучшего сцепления и чтоб не распускался сам шнур) и вставляем в пружину так, чтобы он не выходил наружу с другой стороны. Последнее звено на пружине поджимаем к шнуру плоскогубцами. Сильно не придавливайте звено, так как шнур искривится.

Отогнутое кольцо с другой стороны используют для замочка. Такой концевик можно использовать в виде бейла, закрепив оба конца шнура в пружине. За кольцо пружины можно закрепить любимую подвеску, поменяв таким образом поврежденный шнур или цепочку.

Источник: tmhobbytime.blogspot.com

Штифты и штифтовые соединения

Штифты и штифтовые соединения состоят из деталей, соединяемых с применением штифтов.

Штифтовые соединения применяют для фиксации взаимного положения деталей (рис. 1; а, б, в, г), при передаче сравнительно небольших вращающих моментов (рис. 1; д, е). В качестве распространенного примера можно привести фиксацию двумя коническими штифтами взаимного положения корпуса и крышки редуктора (рис. 1, б), чем обеспечивается сохранение их взаимного положения при совместной механической обработке, сборке и разборке редуктора.

Рис. 1. Штифтовые соединения

Достоинства штифтовых соединений: их простота, технологичность и низкая стоимость. Недостаток некоторых штифтовых соединений – ослабление сечения вала отверстием и связанная с этим концентрация напряжений.

Основные типы стандартных штифтов представлены на рис. 1.

Кроме приведенных конструкций имеется много других штифтов, которые находят применение в машиностроении. К ним относятся: конический и цилиндрический с насечкой на наружной поверхности, пружинный, штифты цилиндрические и конические с внутренней резьбой (резьба на штифтах служит либо для их закрепления, либо для извлечения из отверстия при разборке); штифты конические разводные, штифты цилиндрические закаленные и штифты цилиндрические заклепочные (эти штифты с канавками, и их применяют вместо гвоздей или шурупов и др.).

Цилиндрические штифты обычно ставят на рабочее место с гарантированным натягом K7/m6 или по переходной посадке Н7/m6, а в движущихся соединениях – с расклепыванием концов (рис. 1, д).

Твердость незакаленных штифтов – не менее 145 НВ и закаленных – 58…62 HRC.

Конические штифты выполняют с конусностью 1:50, обеспечивающей их самоторможение. Обыкновенные конические штифты (рис. 1, б) ставят при сквозных отверстиях, когда их можно выбивать с противоположной стороны. При глухих отверстиях ставят конические штифты с резьбой для вытаскивания (рис. 1, в).

Конические с резьбой на конце (рис. 1, г) и разводные штифты ставят в соединениях, испытывающих динамические нагрузки, толчки и удары, а также в соединениях, движущихся с большой скоростью. После установки разводных штифтов на рабочее место концы их слегка разводят.

Штифты изготовляют из стали Ст4, Ст5, Сталь 35, 40 и 45. Просечные штифты рекомендуется изготовлять из пружинной стали (сталь 65Г). При необходимости применяют штифты с термообработкой 45..65 HRC. Шероховатость посадочной поверхности Ra = 0,8…0,4 мкм. Для соединения пластмассовых деталей применяют штифты из пластмасс.

1. Расчет конического штифта на прочность

Диаметр установочного штифта принимают конструктивно. Диаметр крепежного штифта определяют из расчета штифта на срез.

Рис. 2. Схема сил для расчета конического штифта

Средний диаметр штифта dш определяют из условия прочности на срез по двум плоскостям среза (рис. 2):

где Т – вращающий момент.

При действии на штифт силы F, перпендикулярной его оси, условие прочности на срез:

Допускаемое напряжение на срез для штифта, изготовленного из стали указанных марок, [τср] = 35…75 МПа; меньшие значения – при нагрузке с толчками и ударами.

2. Цилиндрический штифт-шпонка

Диаметральное сечение штифта проверяется на срез, боковая поверхность – на смятие (рис. 3).

Рис. 3. Схема сил, действующих на цилиндрический штифт-шпонку

прочность штифта на смятие:

прочность штифта на срез:

момент, передаваемый соединением:

Допускаемые напряжения в зависимости от прочности материалов вала и ступицы и от режима работы выбирают в пределах [σсм] = 60…150 МПа (меньшие значения выбирают для чугунных ступиц и при неравномерной и ударной нагрузке, а большие – для стальных ступиц).

3. Расчет цилиндрического штифта на прочность

Под действием сил F штифт испытывает напряжения среза (рис. 4).

Рис. 4. Схема сил для расчета нагрузки на цилиндрический штифт

прочность штифта на срез:

Источник: extxe.com

Штифты металлические

Взаимодействие подвижных узлов часто зависит от точности расположения деталей. Для неподвижной и точной фиксации с незначительной нагрузкой используют штифты. Они устанавливаются перпендикулярно плоскости разъема и не дают деталям изменить свое положение относительно друг друга.

Штифты применяются при изготовлении различных машин и подвижных механизмов. В медицине их используют стоматологи и травматологи, чтобы закрепить искусственный сустав, зуб и другие имплантаты.

Что собой представляет штифт

Механический штифт – это металлическая деталь цилиндрической или конической формы. Они выполняются из углеродистых и легированных сталей. В зависимости от требований, соединения изготавливаются из металла, прошедшего нормализацию или закалку. Штифт соединительный выполняется в виде цилиндра или конуса с гладкой шлифованной поверхностью. На цилиндрических деталях под глухое отверстие делают продольные риски для выхода воздуха.

Отверстия под штифты просверливаются и зенкуются одновременно в обеих деталях, скрепленных в рабочем положении. Шероховатость поверхности делается не ниже 5 класса. Припуск на размер – посадка с натягом определяется в соответствии с ГОСТ и выбирается по материалу и его твердости. В зависимости от соединения по валу, втулке или забиваемой детали, посадка по отверстию может быть разной.

В плоских разъемах делается установка на плоскость и два штифта. В этом случае фиксатор крепится в глухое отверстие основной, массивной детали по посадке с натягом или напряженной. Второй фрагмент узла одевается при сборке отверстиями на закрепленные штыри по скользящей посадке или переходной. При разборке узла, достаточно рассоединить его по плоскости, снять меньший узел и вытащить штифты из основания.

В соединениях, которые периодически будут разбираться для ремонта или плановой замены быстро изнашиваемых элементов, делают сквозное отверстие в стенках скрепляемых деталей.

При демонтаже соединения используют инструмент для выбивания штифтов. Он похож на молоток, у которого вместо бойка приварен цилиндр, похожий на саму деталь.

Выколотки заводят в отверстие, подпирают ими выбиваемую деталь и бьют по торцу молотком. Ручка в инструменте вспомогательный элемент, служащий для удобства работы.

Если конструктивно невозможно делать сквозное отверстие, устанавливают штифт с резьбой внутри или на хвостовике.

В ГОСТ 9464 по коническим штифтам предусмотрены и другие способы извлечения деталей. Например, конические изделия с выступающей наружу частью в форме гриба с проточкой вместо ножки. Ломик или клин заводится под выступ шляпки, и фиксатор срывается с места, извлекается из отверстия. В соединениях из мягких металлов используют квадратный и шестигранный хвостовик под торцовый ключ.

Скачать ГОСТ 9464-79

Виды штифтов

Механические штифты выполняются в различных вариантах, в зависимости от типа соединения и необходимости разбирать его. Значение имеет твердость материала и действующие нагрузки. Основные виды штифтов:

• цилиндрический;
• конический;
• пружинный;
• просеченный.

Всего регулярно используются в промышленности и домашних мастерских примерно 16 разновидностей фиксаторов.

Цилиндрические

Цилиндрические изделия похожи на аккуратно отрезанные и прошлифованные куски проволоки. На самом деле они изготавливаются из проката и проходят сложный технологический процесс механической и термической обработки.

Кроме размера, который определяется ГОСТом 3128-70 цилиндрические штифты не каленые, детали делятся на классы по исполнению торца:

• плоский;
• с фасками под 45⁰;
• закругленные с переходным радиусом с одной и обеих сторон.

Скачать ГОСТ 3128-70

Детали с плоскими торцами устанавливаются в сквозные отверстия. Они плотно заходят в материал с высокой твердостью. На поверхности низкоуглеродистых сталей и цветных металлов углы торцов оставляют в отверстии задиры, царапины.

Гладкая твердая поверхность отверстий в углеродистых каленных и легированных сталях остается без повреждений и мягкий цилиндр из СТ 45 легко забивается и создает прочное соединение.

Для материалов со средней твердостью подходит штифтовое соединение со снятыми фасками с одной или двух сторон. Образованный на торце конус раздвигает и постепенно сминает неровности поверхности и легко входит в отверстие.

Детали с переходным радиусом от торца к цилиндрической поверхности наиболее сложные в изготовлении. Они редко применяются в машиностроении. Чаще их используют для фиксации мягких материалов типа пластмасс и пластика.

Конические

Конические штифты ставят на узлы, которые будут часто разбираться. Стандартный конус имеет наклон 1:50. Какими бывают нестандартные детали, которые выделены в отдельный раздел специальных изделий. В машиностроении, особенно при создании металлургического оборудования, возможно использование конусов 1:40 и других наклонов.

При сборке деталей под обработку, если невозможно сделать сквозное отверстие, устанавливают штифты конические с внутренней резьбой.

Они изготавливаются по ГОСТ 9464-79. Преимущество конических фиксаторов в их плотной посадке на протяжении всего периода работы. При износе поверхности отверстия, он только опускается ниже и сам центрируется.

Установка конических штифтов позволяет многократно использовать их при демонтаже и последующей сборке узла. Фиксатор не меняет своей формы и ставится в то же отверстие, где был.

Для изготовления отверстий под нормализованные конические штифты существует ряд сверл по ГОСТ 11177-84. Их угол наклона точно соответствует соотношению 1:50. Для создания более гладкой поверхности рекомендуют использовать развертки из этой же группы инструмента.

Пружинные

Штифт пружинный можно отнести к универсальным фиксаторам. Он ставится в отверстие с натягом. Чем сильнее сжат, тем лучше. Единственное ограничение – торцы продольного разреза не должны упираться друг в друга.

Штифт din 1481 пружинный цилиндрический изготавливается из листового проката методом вальцовки и закалки для фиксации формы и придания упругости. Группа фиксаторов din имеет несколько разновидностей в исполнении и большой перечень типоразмеров.

Преимущества использования пружинных деталей:

• отверстия делаются с большим разбегом по размерам без снижения эксплуатационных качеств;
• возможно многократное извлечение и установке обратно при сборке;
• прочно удерживаются в отверстиях;
• легко устанавливаются.

Пружинные изделия типа din не могут работать в узлах с большими нагрузками. Они тонкостенные и сминаются.

Назначение

Соединение штифтами широко применяются в машиностроении, медицине, приборостроении и других отраслях. Его используют в автомобильной промышленности и при изготовлении бытовой техники, всюду, где изготавливают неподвижные разъемные соединения.

Применение штифтов упрощает фиксацию деталей при ремонте и обработке.

Конические фиксаторы используют для закрепления элементов корпусных деталей при их совместной обработке. Например, корпус редуктора сначала обрабатывают по плоскости разъема. Затем засверливают по фланцам, устанавливают штифты и производят расточку отверстий под валы и подшипники с точностью H7.

После любого количества разборок все обработанные поверхности точно совмещаются.

Материал изготовления

Материал для штифтов выбирается в зависимости от требований к его твердости и коррозионной стойкости. Не каленые цилиндрические и конические детали изготавливают из Ст 45. Высокую твердость и устойчивость к сминанию имеют Ст 40ХН и другие легированные стали.

Антикоррозионной стойкостью и пластичностью отличается нержавейка аустенитной группы. Она маркируется буквой А и цифрами, например, А2, А1 — наиболее популярны.

Износостойкость и защиту от воздействия влаги придает СТ 45 оксидирование и горячее цинкование. Детали покрывают после полного изготовления.

Для пружинных фиксаторов используют листовой прокат из Ст 65Г и Ст 60С2А.

Штифт не может заменить шпонку и передавать поступательное или вращательное движение. Его назначение зафиксировать соединение и не дать возможность деталям сместиться.
