Пускатели электромагнитные серии ПМЕ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частоты 50 и 60 Гц.
При совместном использовании тепловых реле серий РТТ и РТЛ магнитный пускатель может применяться для защиты управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Пускатели могут использоваться для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.
Расшифровка ПМЕ, маркировка.
ПМE-X1 X2 X3 :
- ПМЕ — серия пускателей;
- X1 — величина пускателя в зависимости от номинального тока (0 — 4,0 А; 1 — 10А; 2 — 25А);
- X2 — исполнение пускателей по степени защиты и наличие кнопок управления и сигнальной лампы:
1 — IP00;
2 — IР40;
3 — IP54; - X3 — назначение и наличие теплового реле:
1 —нереверсивный без теплового реле;
2 —нереверсивный с тепловым реле;
3 —реверсивный без теплового реле;
4 —реверсивный с тепловым реле;
Сколько серебра в магнитном пускателе!Обзор разборки!
Золото : 0
Серебро : от 1,44 до 11.2 (в зависимости от маркировки)
Платина : 0
МПГ (металлы платиновой группы) : 0
Основные технические параметры магнитных пускателей серии ПМЕ
| Величина | Тип при исполнении | Реле тепловое | Ном. ток при защищенном исполнении, А | Предельная мощность двигателя при напряжении 380В, КВт | ||
| открытом | защищенном | пылеводо-защищенном | ||||
| 1 | ПМЕ-111 ПМЕ-112 |
ПМЕ-121 ПМЕ-122 |
ПМЕ-131 ПМЕ-132 |
Нет ТРН-8 |
10 | 4 |
| Наименование | Напряжение, В | Исполнение | Тепловое реле, А |
| ПМЕ 211 | 220, 380 | IP00 | отсутствует |
| ПМЕ 212 | 220, 380 | IP00 | 21..25 |
| ПМЕ 221 | 220, 380 | IP30 | отсутствует |
| ПМЕ 222 | 220, 380 | IP30 | 21..25 |
Пускатели ПМЕ-212, ПМЕ-214, ПМЕ-222 комплектуются электротепловыми токовыми реле, имеющими тепловые элементы с несменными нагревателями на следующие номинальные токи 5; 6,3; 8; 10; 12,5; 16; 20; 25А.
Варианты исполнения пускателей ПМЕ
| Тип пускателя (условное обозначение) | Исполнение | Вес пускателя, не более, кг | ||
| по защищенности | по назначению | по наличию теплового реле | ||
| ПМЕ-211 | открытый | нереверсивный | без реле | 1,3 |
| ПМЕ-212 | « | « | с реле | 1,9 |
| ПМЕ-213 | « | реверсивный | без реле | 3,5 |
| ПМЕ-214 | « | « | с реле | 3,9 |
| ПМЕ-221 | защищенный | нереверсивный | без реле | 2,3 |
| ПМЕ-222 | « | « | с реле | 3,0 |
| ПМЕ-223 | « | реверсивный | без реле | 5,2 |
| ПМЕ-224 | « | « | с реле | 5,5 |
Габаритные размеры пускателя ПМЕ нереверсивного с тепловым реле
Содержание серебра в магнитном пускателе ПМА-4200 ПУХЛ4В
Габаритные размеры пускателя ПМЕ реверсивного с тепловым реле
Габаритные размеры пускателя ПМЕ в защитном корпусе
| Тип пускателя | Рисунок | L, мм | H, мм | B1, мм | B2, мм | A1, мм | A2, мм | |
| ПМЕ-211 УХЛ4 В | 1 | 89 | 116 | 93 | — | 75 | 75 | |
| ПМЕ-212 УХЛ4 В | 170 | |||||||
| ПМЕ-213 УХЛ4 В | 2 | 200 | 130 | 130 | — | 170 | 100 | |
| ПМЕ-214 УХЛ4 В | 170 | |||||||
| ПМЕ-221 У3 В | 3 | 150 | 154 | 222 | — | 100 | 150 | |
| ПМЕ-222 У3 В | — | |||||||
Принципиальные электрические схемы ПМЕ нереверсивный без реле
Принципиальные электрические схемы ПМЕ реверсивный без реле
Принципиальные электрические схемы ПМЕ реверсивный с реле
Устройство пускателя ПМЕ-211, разборка
При повреждении катушки электромагнита 8 необходима частичная разборка пускателя. Для этого вывертывают винты 15 крепления крышки и снимают ее. Затем вывертывают винты 11 и снимают дугогасительную камеру 14, вывертывают винты крепления корпуса пускателя к основанию 9 и корпус с траверсой в сборе снимают с основания. Катушку снимают с сердечника для ремонта.
Сердечник 7 вынимают из основания и снимают амортизационную пружину и скобу. Для ремонта контактов 2 и 3 пинцетом с осторожностью приподнимают контактный мостик 17 и поворачивают его на 45-60° вдоль продольной оси, после чего вынимают его из контактодержателя вместе с плоской пружиной 1. При ремонте магнитопровода дополнительно вывертывают винты крепления пускателя к кожуху или монтажной плате и снимают пускатель, отделяют ярмо 6 с траверсой 4 от корпуса, вынимают ось 5 и снимают ярмо и пружину 18 с траверсы.
Для полной разборки пускателя еще необходимо снять с основания 9 вспомогательные контакты 10 в сборе с мостиками и две пружины 18, после чего вывернуть винты 13 крепления неподвижных контактов и снять их. Вспомогательные контакты 10 снимают после вывертывания винтов крепления. После ремонта и замены поврежденных деталей пускатель собирают после полной разборки в следующей последовательности: устанавливают и закрепляют винтами неподвижные 3 и вспомогательные 10 контакты, устанавливают в гнездо основания 9 скобу и накладывают амортизационную пружину изгибом вверх, устанавливают сердечник 7. Катушку 8 на сердечник надевают так, чтобы выводные контакты совпали с токоподводящими зажимами; устанавливают в основание возвратные пружины 18 и толкатель 16 в сборе с мостиком 17. Укладывают в гнездо траверсу на основание 12, продевают в поводки подвижных контактов 2 мостики с пружинами 1. Основание 12 с траверсой в сборе устанавливают и закрепляют винтами. Затем пускатель винтами закрепляют на монтажной плите или в кожухе и производят монтаж цепей управления.
Источник: energocode.ru
Классы надёжности/износостойкости пускателей «А» «Б» и «В»
Скачать полный полный каталог ПМ12, ПМЕ, ПМА, ПМЛ пускателей и комплектующих можно тут↓
Компания ООО «ПАИРОН», в соответствии со своей философией высоких стандартов, при проектировании и изготовлении пускателей применяет в производстве только самые совершенные и надежные контакты не ниже класса «Б» для общепромышленного применения (минимальная электрическая износостойкость около 1,5 млн. коммутаций ВО). Кроме того, в последние три года мы расширили номенклатуру и теперь выпускаем на рынок пускатели с контактной системой класса «А» с электрической износостойкостью не менее 3 млн. коммутаций.
Основная причина такого подхода компании к производству контактной аппаратуры заключается в том, что пускатель как никакой другой аппарат предназначен для работы в самых неблагоприятных и тяжелых режимах при коммутации электрических нагрузок. Так, автоматический выключатель практически всегда находится в номинальном режиме протекающих токов и возникающая перегрузка или возникновение короткого замыкания – явление довольно редкое для выключателя, и подобный режим считается аварийным и требует незамедлительного отключения.
Пускатель же находится в режиме постоянных коммутаций пусковых токов, сопоставимых с токами короткого замыкания. Причём такой режим может многократно повторяться за единицу времени и являться рабочим для пускателя. Очевидно, что требования к такому электрическому аппарату как пускатель по надежности должны быть весьма высокими.
Устройство, на первый взгляд, достаточно простое, но в реальности это кажущаяся простота, за которой скрывается масса технически сложных расчетов и решений. Контактная система при этом является основным узлом в конструкции пускателя – ведь именно она принимает на себя «ударные» нагрузки. По большому счету именно качество системы контактов пускателя и определяет цену пускателя, напрямую влияя на его безотказность при выполнении задач по управлению электрическими нагрузками.
Чем выше класс, тем больше серебра в их составе. Причём, контакт может быть и полностью серебряным, а может быть и медным с нанесенным поверх слоем серебра. Толщина этого слоя также может варьироваться в большом диапазоне вплоть до почти прозрачного напыления на поверхность контакта. Бывают и полностью медные контакты, и даже латунные или стальные.
Применяются также и композитные контакты, состоящие из сплава серебра и других металлов, например, серебро и никель или медь и серебро, при этом пропорции могут изменяться: больше меди чем серебра и наоборот. Важная ремарка: стоимость полностью серебряных контактов может составлять более 50% от стоимости всего изделия. И учитывая коммерческую направленность выбора «что купить», естественным образом принимается решение снизить себестоимость продукта в рамках конкурентной борьбы, продвижения на рынке и получения прибыли. Это самый легкий путь, ведь любой другой подход требует не только финансовых затрат, но и инвестиций в научные изыскания, интеллектуальные решения, организационную работу. И даже эти инвестиции не гарантируют, что результат будет оценен рынком в его вечной погоне за экономией.
Остановимся на некоторых технических аспектах конструкции пускателя. Электромагнитный пускатель имеет прямоходную мостиковую контактную систему. Так вот, в подобной системе категорически недопустимо использование медных контактов. Причина в переходном сопротивлении. Медная оксидная пленка может увеличить это сопротивление в несколько тысяч раз.
При включении подвижный контакт должен срывать эту пленку за счёт взаимного трения подвижного и неподвижного контактов при проскальзывании в момент замыкания. В магнитном пускателе такое трение не предусмотрено конструкцией. Остаётся надеяться на разрушение пленки в момент включения и отключения.
Для этого пускатель должен обязательно включаться и выключиться несколько раз за 8 часов. Повышенное переходное сопротивление приводит к повышению потерь электрической мощности в месте контакта и, следовательно, к большему нагреву, что, в свою очередь, приведет к ещё более усиленному образованию окислов в этом месте. Получается порочный круг.
Даже в случае, если пускатель долгое время находится во включённом или отключённом состоянии, то процессы взаимодействия с кислородом, содержащимся в воздухе не прекращаются. Оксидная пленка меди имеет намного более высокое сопротивление чем сама медь. И образование оксидной пленки меди является далеко не единственной проблемой, связанной с переходным сопротивлением. Перегрев в месте контакта может привести к расплавлению металлов и свариванию контактов, так как в момент соединения жидких металлов переходное сопротивление становится равным нулю и происходит остывание контактов со всеми вытекающими последствиями.
 |
 |

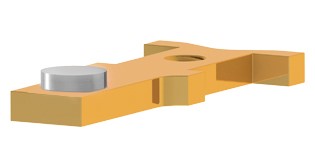

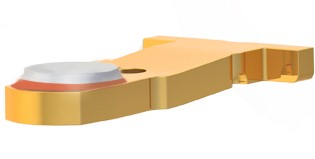

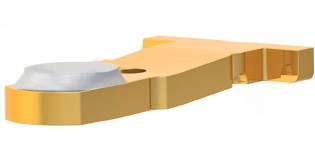

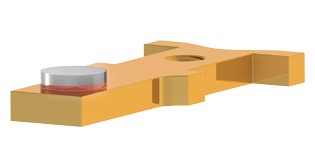

| Контакт пускателя 1 величины класса «А» | Контакт пускателя 1 величины класса «Б» |
 |
 |

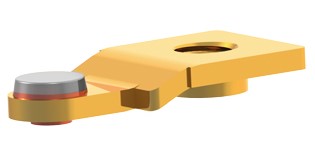

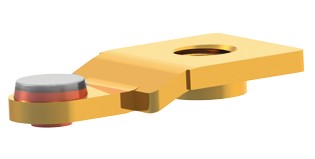

| Контакт пускателя 2 величины класса «А» | Контакт пускателя 2 величины класса «Б» |
 |
 |

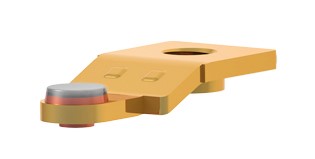

| Контакт пускателя 3 величины класса «А» | Контакт пускателя 3 величины класса «Б» |
 |
 |

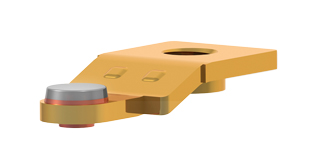

| Контакт пускателя 4 величины класса «А» | Контакт пускателя 4 величины класса «Б» |
Оксидная пленка серебра, напротив, имеет такую же высокую электрическую проводимость, что и само серебро. Серебро имеет также более высокую удельную проводимость чем медь, а, следовательно, и более высокую плотность тока.
Возможно также использование позолоченных и золотых контактов, где такая пленка просто не будет образовываться, но так далеко мы еще не зашли.
Главным недостатком серебра, помимо стоимости, является его большая пластичность. Однако, эта проблема решается за счёт использования композитных контактов. Сплав серебра с более жесткими и тугоплавкими материалами повышает стойкость контактов к термическим воздействиям и механической и электрической износостойкости.
А разность составов подвижного и неподвижного контактов препятствует возможности их сваривания. Почему повышается электрическая износостойкость? В процессе замыкания контактов возникают миниатюрные электрические дуги за счёт вибрации контактов, а при отключении за счёт разрыва протекающих токов, а также присутствует эрозия контактов. Композитные материалы на основе серебра намного лучше справляются с этими проблемами.
Таким образом, проблема качества контактной системы решена, хоть и за счет увеличения стоимости материалов. Но безопасность стоит того, и низкая стоимость пускателя начинает терять свою привлекательность для покупателя, ведь он понимает, что при покупке дешевого низкокачественного продукта, необходимо учесть дополнительные риски и стоимость возможных и весьма вероятных последствий.
Как ни странно, вложение дополнительных денег в качество в конечном итоге приводит к экономии. Посчитаем:
Класс пускателя «Б» — электрическая износостойкость 1,5 млн. циклов.
Класс пускателя «В» — электрическая износостойкость 0,3 млн. циклов.
Получается, что пускатель класса «Б» выполнит работу в пять раз большую чем пускатель класса «В». Или потребуется последовательно использовать пять пускателей класса «В» с выработкой их полного ресурса вместо одного пускателя класса «Б». Но ведь стоимость пускателей этих классов не различается в пять раз. Все определяется коммерческой политикой, брендом производителя и неосведомлённостью потребителя. Хотя внимательный покупатель видит, что часто бывает и наоборот: медный пускатель дороже серебряного.
Вот и получается, всем известное соотношение «цена/качество» имеет четко определенную и просчитываемую величину в случае с пускателями: один пускатель класса «Б» равен пяти пускателям класса «В». Дальше берём соотношение в цене этих пускателей и умножаем на пять. Получается цифра, показывающая вот эту самую эффективность на вложенный рубль. То есть, какую работу выполнит затраченный на пускатель класса «Б» рубль и сколько нужно вложить рублей в пускатели класса «В» для выполнения того же объема работы.
Например, если цена у пускателя класса «Б» равна цене пускателя класса «В», то получается отношение один к пяти. Получается, что для выполнения работы равной одному полному ресурсу пускателя класса «Б» на каждый вложенный рубль в него потребуется вложить уже пять рублей в пускатели класса «В» для получения того же результата. Эффективность правильного выбора — 5 раз. Если стоимость пускателя класса «В» выше в два раза чем у пускателя класса «Б», то два умножим на пять и получаем уже 10. Эффективность один к десяти.
В итоге, имеет смысл использовать пускатель более низкого класса лишь когда можно точно просчитать его жизненный цикл и быть уверенным, что рабочая функциональная задача укладывается в его слабые технические характеристики. Конечно, подобный расчет не всегда возможен, и в этом случае первоначальная экономия неизбежно превратится в последующие потери.
У пускателей нет счетчика, чтобы понять, когда он выработал свой ресурс или датчика, следящего за износом контактов. Поэтому решение о замене пускателя, как правило, принимается исходя из регламентов или в результате возникновения отказа или аварийной ситуации.
Регламенты в наши дни соблюдаются далеко не на всех предприятиях, а аварийные ситуации обходятся существенно дороже стоимости иллюзорной экономии. И если вовремя не отследить, что пускатель выработал свой ресурс, то, как показывает практика, он либо не сможет вовремя отключиться, либо и вовсе сгорит. И то, и другое плохо. Не отключенный вовремя насос или конвейер может привести к катастрофе. Кроме того, при замене пускателя, выработавшего свой ресурс, стоит учитывать и стоимость демонтажа старого пускателя и монтажа нового, добавляя к этому еще и стоимость простоя оборудования.

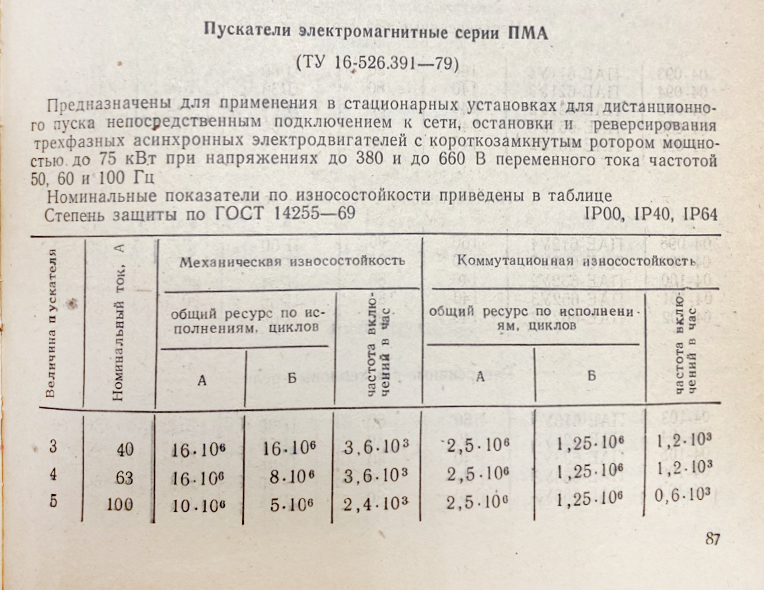

Это же подтверждает и практика применения пускателей в СССР. Прейскурант № 15-04 «Оптовые цены на аппаратуру электрическую низковольтную» Государственного Комитета СССР по ценам за 1980 г., позволяет получить информацию по всей выпускаемой в стране электротехнической продукции. Рассмотрим раздел IV «Пускатели магнитные и ручные»: до настоящего времени находятся в производстве наиболее передовые пускатели тех лет ПМА и ПМЕ, чья коммутационная износостойкость определяется классом «А» и «Б» или более миллиона циклов ВО. В то же время, пускатели с меньшим ресурсом признаны конструктивно устаревшими за прошедшие годы и сняты с производства.Согласитесь, несколько странно выглядит ситуация, когда в период всеобщей автоматизации и цифровизации, технического прогресса и смены технологических поколений происходит искусственный возврат к производству и потреблению отсталой техники.
В своё время советская промышленность отказалась от выпуска пускателей нулевой величины на 6А, как от абсолютно нецелесообразного решения ни в экономическом, ни в техническом плане. По себестоимости пускатели на 10А имеют почти такую же цену, что и 6А при большем рабочем ресурсе. А сегодня мы наблюдаем и возвращение на рынок пускателей нулевой величины, и откат по качеству исполнения, что не выгодно в первую очередь потребителям. Мифическая экономия в конечном итоге оборачивается гораздо более значимыми потерями в процессе эксплуатации.
