Скруббер бутара для промывки золота принцип

Скруббер-бутары СБ производимые нашей компанией созданы с учетом индивидуальных и практических знаний по добыче золота. Окупаемость 15-20 дней.

Изготавливаем Скруббер-бутары производительностью от 0,5 до 100 м3 в час, т.е. наши грохот-дезинтеграторы подойдут как для ручной загрузки лопатой так и для промышленных объемов.

Скачать
КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Получить
КАРТОЧКУ ПРЕДПРИЯТИЯ

Заказать
ОБРАТНЫЙ ЗВОНОК

Оставить
ЗАЯВКУ

Основные параметры выпускаемого нами оборудования

• — Производительность, до 250 тонн в час
• — Диаметр барабана (внутренний), до 4000 мм
• — Материал изготовления сит — (марка 09Г2С, 10ХСНД)
• — Марка стали, класс прочности — К60
• — Толщина стенки барабана — индивидуально
• — Масса, до 40 тонн

Работа Скруббер-бутары при добычи золота.

СКРУББЕР-БУТАРА ДЛЯ ДОБЫЧИ ЗОЛОТА

Скруббер-бутары

Производственные возможности нашего предприятия позволяют изготовить скруббер-бутару требуемых вам характеристик и параметров.

Индивидуальные предприниматели и небольшие предприятия применяют скруббер для добычи золота. Производительная техника позволяет быстро обрабатывать большие объемы золотоносной породы. Допускается длительное непрерывное использование при достаточном теплоотводе с двигателей.

Общие сведения о скруббер-бутарах

Конструкция и применение

Основная рабочая деталь — вращающийся барабан. Полый внутри цилиндр вращается вокруг продольной оси с помощью привода на жидком горючем. Вначале руда со значительным количеством воды подается в глухую скрубберную часть. Пороги и рыхлители разбивают комки, разжижают смесь, размывают глинистое содержимое.

Затем в отсеивающей бутарной части остаток разделяется по массе. Мощная центрифуга с искусственной силой тяжести распределяет тяжелый золотой песок и легкие минералы. Различное положение занимают другие металлы и техногенные отходы. Также устройство применяют для очистки стандартных стройматериалов, карьерного сырья в кирпичном производстве.

Двигатель внутреннего сгорания дает независимость от электроэнергии. Оборудование используют в труднодоступных местах, куда доставляют наземным, водным или воздушным транспортом. Компактная мини скруббер бутара с клиноременной передачей весит всего около полутора тонн. В полноразмерной технике применяется фрикционная передача.

Сдвоенные приводные диски надежно соприкасаются с металлом на значительной площади. Таким образом, уменьшается трение и износ подвижных деталей.

Рама сделана разъемной для удобства перевозки. Опора является санной базой, и легко передвигается по снегу на дальние расстояния вслед за любым грузовым автомобилем.

Дробильная и моющая машина избавляет от ручного труда целую бригаду рабочих. Поэтому даже начинающие старатели предпочитают сразу купить старательский лоток. Вложения вскоре окупаются при золотодобыче на перспективном участке.

Технические характеристики

Скруббер-бутара — производство и преимущества изделий «Самородок 38»

Технические преимущества сочетаются с экономическими:

К этому следует добавить общие достоинства нашего оборудования данного типа:

«ПОСМОТРЕТЬ ПРАЙС НА СКРУББЕР-БУТАРА»

По вопросам сотрудничества обращайтесь в компанию «Самородок 38»

Скруббер бутара фото

Технические характеристики производимых скруббер-бутар

* Габариты и масса приведены для базовых моделей оборудования.

Изготовление оборудования модульное, передвижное, производится индивидуально под конкретные горно-геологические и технические условия. Дополнительно учитываются и прочие показатели: гранулометрический состав материала, характеристика промываемости песков, ситовые данные выбранных к обогащению компонентов, совместимость с используемой техникой, желания и возможности заказчика. Поставка прибора автомобильным транспортом, железнодорожными вагонами в контейнерах. Также для небольших предприятий и частных лиц вы можете купить мини скруббер бутара.

Скруббер бутара купить от компании Самородок 38 г.Братск

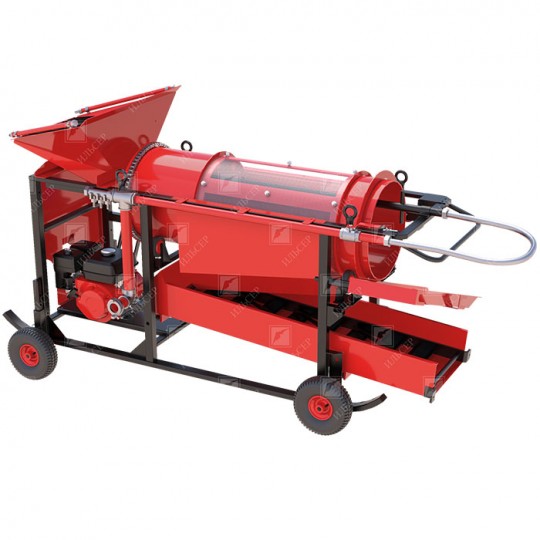

Мини скруббер-бутара «Промывка 105»

Мини скруббер-бутара «Промывка 105» — это мобильный промприбор, барабанный дезинтегратор, соединенный с барабанным грохотом в один агрегат, применяется для удаления примесей глины и ила из добытой горной массы, грунта для ее дальнейшего обогащения.

Конструкция мини скруббер-бутары «Промывка 105»

• бункер с системой орошения
• колосниковая решетка
• барабан сеющий со скруббером
• лоток для надрешетного сырья
• шлюз мелкого наполнения
• бензиновый двигатель
• мотопомпа
• гидролиния

Принцип работы мини скруббер-бутары для промывки золота

1. в приемный бункер осуществляется подача горной породы;
2. песок из бункера подается в скрубберную часть барабана;
3. одновременно с исходной породой подается вода в систему орошения;
4. происходит вращение барабана и запуск дезинтеграции и промывки исходной породы;
5. мелкие частицы породы отсеиваются в спецбункер;
6. крупные частицы транспортируются на отвальный лоток.

Особенности мини скруббер-бутары «Промывка 105» для добычи золота

Производительность промприбора мини скруббер-бутара составляет до 2 м³/ч, мощность привода составляет 4,3 кВт (Lifan)/ 4,8 кВт (Honda). Барабан вращается с частотой до 74 оборотов в минуту. Диаметр барабана мини скруббера составляет 41,5 см, а длина 120 см (длина скруббера 39 см, длина бутары 81 см)

В мини скруббер-бутару может загружаться материал крупностью до 5 см.

Видеообзор мини скруббер-бутары «Промывка 105»

Источник: ilser.ru

Скруббер бутара

Первоочередная задача в большинстве технологических циклов горно-обогатительных производств – предварительная дезинтеграция и классификация исходного материала перед обогащением. То есть, первичное измельчение материала с одновременным освобождением от размытой глины и рассев на несколько фракций по крупности. Для этих целей используется скруббер-бутара – наиболее эффективный прибор, совмещающий в себе данные операции.

Общие сведения о скруббер-бутарах

Скруббер-бутара представляет собой цилиндрический барабан, вращаемый вдоль своей продольной оси колёсным приводом. Барабан состоит из двух частей – глухой и сеющей. Исходный материал подаётся в барабан с большим количеством воды. В глухой части барабана (скруббере), снабжённой рыхлителями и порогами, происходит дезинтеграция материала и размыв содержащейся в нем глины.

В сеющей части барабана (бутаре) материал рассеивается по классам крупности и освобождается от растворённой в воде глины. Скруббер-бутары применяются на первичном этапе при обогащении рудных пород, природных песков и техногенных отложений драгметаллов и иных полезных ископаемых, а также при карьерной разработке песка, щебня, угля и других полезных промышленных материалов с целью получения готового продукта или полуфабриката для последующей переработки. В некоторых случаях (в частности, на кирпичных производствах) скруббер-бутары применяются в технологической цепи для очистки промышленной глины от твердых включений.

Преимущества скруббер-бутар

В сравнении с иными приборами аналогичного назначения (например, вибрационными или инерционными грохотами) скруббер-бутары имеют целый ряд преимуществ:

• простота конструкции, обслуживания и ремонта износившихся деталей;
• надёжность в эксплуатации и высокая производительность;
• универсальность применения при работе с различными материалами;
• возможность мокрого грохочения труднопромывистых крупнокусковых материалов без предварительного дробления.

Схемы дезинтеграции и технические характеристики

Характеристики

Параметры	СБ-9	СБ-9 ПТ	С-12	СБ-12	С-15	СБ-15	СБ-17*	СБ-18	СБ-22 М1
Схема дезинтеграции	Прямпочная схема дезинтеграции	Противоточная схема дезинтеграции	Прямпочная схема дезинтеграции
Диаметр барабана внутренний, мм, не более	900	900	1200	1200	1500	1500	1760	1800	2250
Диаметр загрузочного отверстия, мм, не более	440	260	900	600	800	640	650	800	1000
Максимальный размер куска в питании, мм	100	100	150	150	200	200	200	300	300
Частота вращения барабана, мин, не более	27-14	27-14	20	30	20	20	17	16	14
Потребляемав мощность, кВт, не более	7,5	11	15	18,5	18×2	45	37	37×2	75×2
Продольный угол наклона скру66ера, град., в пределах	2-4	4	0-6	0-6	1-4	1-4	1-4	2-4	4
Производительность, т/ч, не более	10	10	90
легкопромывистый	70	120	120	200	200	400
среднепрамывистый	40	80	80	120	150	300
труднопромывистый	20	40	40	80	100	200
Габаритные размеры, мм, не более
длина (L)	5420	4990	3810	5540	4555	8200	(L1)10390	7630	9670
ширина (B)	1775	1780	2115	2200	3260	2860	(B2)5095	3290	4470
высота (H)	1940	2450	2230	2300	3110	3850	(H)4185	3620	4200
Масса, кг, не более	5200	5100	6260	6000	12000	15300	18865	25130	39050

* безбандажный
