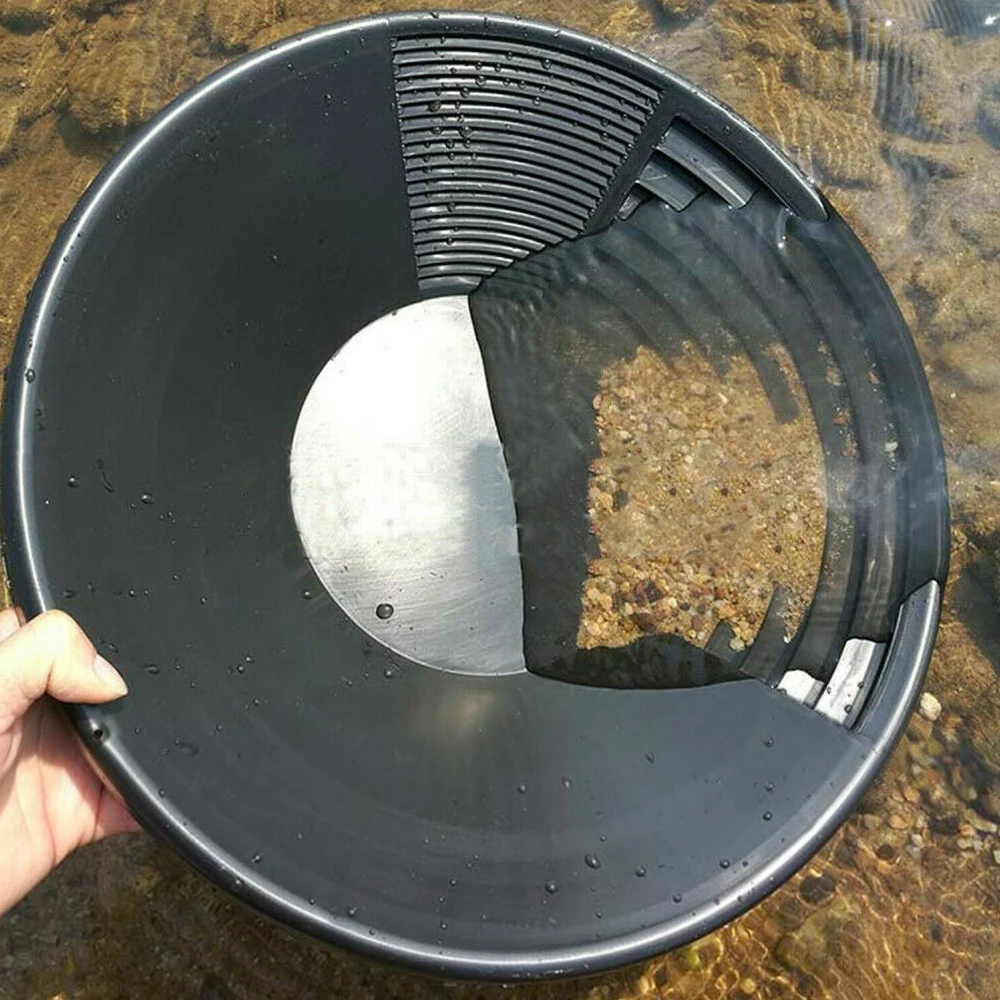

При добыче золота на россыпных месторождениях широко распространены промышленные промывочные приборы, использующие шлюзовые и другие технологии для выделения чернового золотосодержащего концентрата, который поступает на дальнейшее обогащение (доводку) с целью повышения содержания золота до 20% и выше, вплоть до выделения шлихового золота, пригодного к плавке на слиток. В голове доводочных операций используется традиционное обогатительное оборудование: отсадочные машины, концентрационные столы, винтовые сепараторы и шлюзы, центробежные концентраторы, магнитные сепараторы. Нередки случаи, когда используется ручная доводка на лотках, отдувка, кислотное травление, что существенно ухудшает условия труда работников, занятых переработкой и экологическую обстановку. Кроме того, эти процессы влекут за собой неизбежные потери золота. Для решения проблем связанных с доводкой компания «Итомак» предлагает обогатительный комплекс для доводки золотосодержащих концентратов. Доводочный комплекс создан по запросам старателей для минимизации потерь золота. Представляем вашему вниманию обогатительный комплекс ИТОМАК для доводки золотосодержащих концентратов. Доводочный комплекс создан по запросам старателей для минимизации потерь при доводке. Для решения этих проблем специально разработано уникальное по своим параметрам оборудование

Обзор доводочного столика.

В нем используется следующее оборудование:

СМС -20, сухой магнитный сепаратор производительностью 20 килограмм сухого материала в час. Максимальная напряженность магнитного поля создаваемого аппаратом в области разделения достигает 2х Тесла.
Центробежный концентратор Итомак КН-1, малогабаритный, высокоэффективный концентратор позволяющий доизвлекать из хвостов концентрационного стола практически все тонкое золото.
СМЖ-ПМ-3, магнитожидкостный сепаратор, малогабаритный, высокоэффективный сепаратор позволяющий разделить шлиховое золото от немагнитных, тяжелых примесей (позволяет исключить отдувку шлиха и ускорить процесс финишной доводки). Принцип разделения основан на способности магнитных жидкостей изменять свою плотность в магнитом поле.

Основные достоинства комплекса:

возможна подача исходного материала крупностью до 70 мм;
раздельное обогащение класса -2 (3)мм и +2 (3)мм, за счет установки отсадочной машины в голове процесса;
наличие контрольной операции гравитационного обогащения «хвостов» концентрационного стола (позволят уловить пластинчатое, пылевидное, пористое золото, а так же сростки золота с породой);
включает полный цикл мокрой и последующей сухой доводки до получения шлихового золота для дальнейшей плавки;
легко настраивается и не требует постоянной регулировки процесса (при работе на одном материале);
комплекс, расположенный в контейнерах высоко мобилен и может перемещаться вместе с промывочным прибором по мере отработки россыпи;
универсален, подходит для обработки концентратов всех существующих шлюзов, концентратов отсадочных машин и центробежных концентраторов, хвостов шлиходоводки (ШОУ, ШОФ), так же возможна переработка эфельной фракции промывочных приборов (с производительностью до 2м 3 /час) с целью определения реальных потерь или получения дополнительного металла.

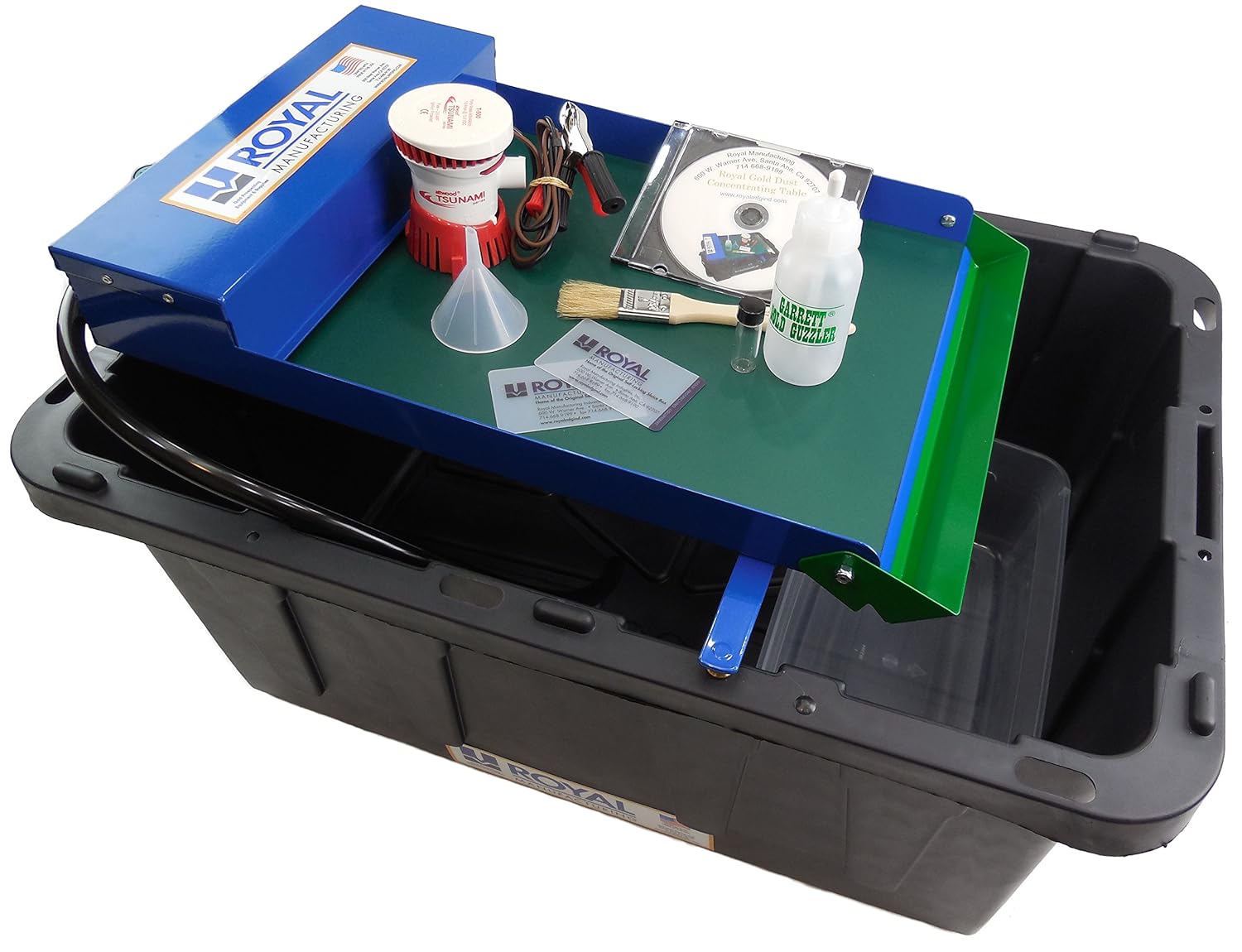

Стол Миллера для золота

Предложение по поставке Доводочного комплекса включает в себя:

разработку технологической схемы доводочного передела и выбор основного оборудования с учётом предоставленных Заказчиком исходных данных о планируемом к переработке сырье;
спецификацию и предварительную стоимость на полную и частичную комплектацию установки необходимым основным оборудованием, а также стоимость комплекса «под ключ».

Рис. 1. Принципиальная технологическая схема доводочного цикла.

Все оборудование комплектуется расходными материалами, комплектами ЗИП и технической документацией и готово к установке и началу работы.

За прошедшие 2011 и 2012 годы данные комплексы были поставлены в следующие организации:

Артель старателей «СЕВЕРНАЯ» – 2 комплекса;
Артель старателей «Золотой полюс» – 2 комплекса;
Артель старателей «ОЙНА» – 1 комплекс;
Прииск «Удерейский» – 1 комплекс;
ООО «Колымский старатель» – 1 комплекс;
ЗАО «Каменский карьер» – 1 комплекс;
ООО «Газимур» – 1 комплекс;
ТОО «Хан Тенгри Голдберг», Республика Казахстан – 1 комплекс;
ТОО «Тройка Инвестмент Групп» Республика Казахстан – 1 комплекс;
«Geo Professional Services» LTD, Республика Гана – 1 комплекс.

От всех предприятий были только положительные отзывы.

Так, например: «Золотой полюс» на участках в р-не Междуреченска доводку концентратов трех шлюзов проводил на данном комплексе, который был установлен в конце июня 2012 года. За три месяца работы дополнительно было извлечено 33 кг золота.

«Итомак» за многие годы эксплуатации доказало свою экономическую эффективность и техническую надежность.

Оно может применяться как для отработки природных, так и техногенных месторождений и позволяет извлекать до 98% свободного золота из исходной породы с небольшими эксплуатационными затратами.

С.И. Афанасенко — генеральный директор ЗАО «Итомак»

Опубликовано в журнале “Золото и технологии” № 2(20)/июнь 2013 г.

Источник: zolteh.ru

Доводочный концентрационный стол

Изобретение относится к области обогащения полезных ископаемых, в частности предназначено для извлечения благородных металлов, а также минералов тантала, ниобия, вольфрама, олова и др. в цикле глубокой доводки черновых концентратов. Доводочный концентрационный стол включает опорную раму, привод, деку с рифлями, расположенными параллельно оси ее движения, питатель, систему водораспределения, приспособления для разгрузки продуктов обогащения, систему регулировки частоты и длины хода деки, а также углов ее поперечного и продольного наклона. Концентрационный стол снабжен дополнительными рифлями, установленными на деке в зоне питателя под регулируемым углом к оси ее движения и направляющими планками, пересекающими дополнительные рифли и закрепленными на них с образованием регулируемого зазора. Технический результат – повышение извлечения благородных металлов из черновых концентратов. 3 ил.

Читайте также:

Золото эгира где найти

Предложенное техническое решение относится к области обогащения полезных ископаемых.

Доводочный концентрационный стол предназначен для извлечения благородных металлов, а также минералов тантала, ниобия, вольфрама, олова и др. в цикле глубокой доводки черновых концентратов.

Известен доводочный концентрационный стол Gemeni с декой ромбоидальной формы (Патент США №4758334, кл. В 03 В 5/04, 1985 г.). Недостатками стола являются: отсутствие системы регулирования углов наклона деки в продольном и поперечном направлениях и сложность изготовления деки.

Известен концентрационный стол СКО-3,5 (Патент РФ №2100085, кл. В 03 В 5/04, 1995 г.). Стол не позволяет проводить глубокую доводку концентратов, т.к. установленный на деке желоб (суживающаяся камера) не дает нужного эффекта.

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является концентрационный стол 30А-КЦМ-2, включающий опорную раму, привод, деку с рифлями, расположенными параллельно оси ее движения, питатель, систему водораспределения, приспособления для разгрузки продуктов обогащения, систему регулировки частоты и длины хода деки, а также углов ее поперечного и продольного наклона. Стол применяют в цикле доводки золотосодержащих концентратов (Каталог “Опорные концентрационные столы”, Новосибирск, изд. ОАО “ЗАВОД “ТРУД”, 2000 г.).

Недостатками стола являются: отсутствие оперативной корректировки длины и частоты хода деки, невозможность получения концентрата с высоким качеством при одновременно высоком извлечении, низкая удельная производительность, большая масса, отсутствие механизма регулирования угла продольного наклона деки стола.

Общим недостатком всех перечисленных концентрационных столов является то, что перед процессом обогащения материал необходимо подвергать предварительной классификации на узкие классы крупности.

Задачей изобретения является повышение извлечения благородных металлов из черновых концентратов.

Технический результат заключается в исключении предварительной классификации чернового концентрата перед операцией доводки.

Технический результат достигается тем, что предлагаемый концентрационный стол, включающий опорную раму, привод, деку с рифлями, расположенными параллельно оси ее движения, питатель, систему водораспределения, приспособления для разгрузки продуктов обогащения, систему регулировки частоты и длины хода деки, а также углов ее поперечного и продольного наклона, согласно изобретению снабжен дополнительными рифлями, установленными на деке в зоне питателя под регулируемым углом к оси ее движения и направляющими планками, пересекающими дополнительные рифли и закрепленными на них с образованием регулируемого зазора.

На фиг.1 изображен предлагаемый концентрационный стол, на фиг.2 — механизм крепления дополнительных рифлей и направляющих планок, на фиг.3 — регулятор угла продольного наклона деки и опоры с подшипниковыми шарнирами.

Концентрационный стол включает деку 1 с рифлями 2, направленными параллельно оси движения деки, эксцентриковый привод 3 с двигателем постоянного тока, электронным вариатором скорости вращения 4 и регулятором длины хода деки 5, регулятор поперечного угла наклона деки 6. Стол снабжен секциями водораспределения 7, питателем 8 и приспособлениями для разгрузки продуктов обогащения 9. В верхнем углу деки в зоне питателя расположены дополнительные рифли 10, скрепленные планками 11. Дополнительные рифли крепятся к деке винтами 12. В планках выполнены пазы, в которых установлены винты 13, соединяющие их с дополнительными рифлями. Дека установлена на опорах 14, которые шарнирно при помощи подшипников 15 соединены с декой и рамой 16. С одной стороны рама жестко прикрепляется к фундаментной плите при помощи анкерных болтов 17, с другой стороны рама опирается на регуляторы продольного угла наклона деки 18.

Предлагаемый концентрационный стол работает следующим образом. Исходный материал крупностью до 40 мм подают в виде пульпы питателем 8 на деку 1 стола.

Предварительно деке стола придают ассиметричное возвратно-поступательное движение, при этом параметры движения деки (длина и частота хода), наклон деки в продольном и поперечном направлениях, а также угол наклона дополнительных рифлей к оси движения деки и зазор между ними и направляющими планками подбирают исходя из характеристик материала, обеспечивая подвижность материала в зоне загрузки, а также сегрегацию материала в канавках между рифлями. Регулировка длины хода деки производится в процессе работы специальным винтом путем перемещения коромысла кривошипно-вращающегося механизма привода.

Частоту хода деки регулируют посредством электронного вариатора скорости, обеспечивающего плавное изменение числа оборотов. Регулировку угла поперечного наклона деки производят с помощью механизма, состоящего из винта и ползуна. Регулировку продольного угла наклона деки осуществляют изменением высоты опор деки. Изменение положения дополнительных рифлей, а также зазора между ними и направляющими планками возможно только при остановке стола.

Читайте также:

Чем отличается якутское золото

Продвижению хвостов вдоль деки стола препятствуют поперечные планки 11, направляющие легкую фракцию к разгрузке. Планки приподнимают на высоту, необходимую для продвижения под ними максимального зерна полезного компонента. Сконцентрированная в зоне загрузки фракция, состоящая из минералов максимальной плотности, содержащих благородные металлы, формируется в узкую полоску и подвергается перечистке, продвигаясь по торцам основных рифлей. Перечистка осуществляется регулировкой напора смывной воды и угла продольного наклона деки. Менее тяжелые минералы водными ламинарными потоками вымываются из выделенной фракции, направляются вдоль рифлей во внутреннюю область деки стола и разгружаются в промпродуктовый приемник.

Данное устройство испытано на ряде действующих предприятий при доводке золото- и платиносодержащих черновых концентратов. Установлено, что применение дополнительных рифлей с планками помогло успешно решить проблему доводки черновых концентратов и извлечения из них благородных металлов. Извлечение золота и платины крупностью 0,02-5,0 мм составило 99,5% при содержании в концентрате более 950 кг/т.

Доводочный концентрационный стол, включающий опорную раму, привод, деку с рифлями, расположенными параллельно оси ее движения, питатель, систему водораспределения, приспособления для разгрузки продуктов обогащения, систему регулировки частоты и длины хода деки, а также углов ее поперечного и продольного наклона, отличающийся тем, что он снабжен дополнительными рифлями, установленными на деке в зоне питателя под регулируемым углом к оси ее движения и направляющими планками, пересекающими дополнительные рифли и закрепленными на них с образованием регулируемого зазора.
