давно стоял вопрос о изготовлении резинок и восковок, если комунужна копия чегото, плюс по своей нужде карабины, пусеты и прочее. сложные модели возили в днепр, товарищь часто ездил, а простенькое сам мучал шприцом на водяной бане. товариш уехал с концами в поисках лучшей жизни, и теперь стал вопрос о инжекторе ребром, я к немуготовился, и была попыткасделать маленький. сделал, он так и не доделал, самое главное в нем есть носик, который работает, прошед испытание давлением и воском. ноделалось это чудо из емкости в одной тонкой дыркой в верху, тоесть ни почистить ни протереть возможности нет, сделал внизу сливную горловину, которая на пайке как оказалось потекла. протягивал нихром или фехраль на фильере,мотал сам спиральчерез стеклоткань, старался и мучался, и по факту гдето на корпус замыкает. вобщем пробная модель.
шо делаем дальше.
давненько купил тен от термопласт автомата, диаметром 100 мм по внутри, и занялся поискои нердавейки, алюминия или меди, трубы соответствующего диаметра. и о чудо принесли мне меднуютрубу 100 по наруже, с законопаченым дном, завальцовано и пропаяно,заводского исполнения. и решил сделать культурный инжектор. основные элементы есть, носик рабочий, тен мощьностью 600 вт, ну и сама емкость для воска.
Где и как искать золото… Нижний эжектор для добычи золота в речках и на берегу.
решил создать тему чтобы уточнить всевозможные нюансы по поводу конструирования и изготовления сего устройства. за основу хочу взять инжектор форумчанина Кудели, вот тут у него есть сайт и там все написано как его делать, но я немного твердолобый поетомухочу уточнить.
сперва принципиальные вопросы, о том каким должен быть сам инжектор.
по конструкции.
со сьемной крышкой, для того чтобы можнобыло его разобрать и почистить, вытереть тряпкой и прочее, при замене воска, правильно я понимаю. (узнавал мне могут приварить фланец к моей трубе, наверно из нержавейки сделаю, на лазере обещали вырезать. )
дальше по расположению носика его нудно ставить как можно ближе к дну, чтобы по возможности более полно
использовать весь воск, я правильно понимаю. или его нужно приподнять, чтобы грязь не попала. или откуда там грязь. носик сделаю на резьбе чтобы можно было снимать.
далее по крышке
наверно тоже сделаю со смотровым окном.
какие нужны штуцера. и сколько. я так планирую что нужно сделать 2 один для вакуума, второй для давления, ну и поставить манометр, который будет и плюс и минус показывать по давлению.
термометр будет електронный, планирую его всунуть между корпусом и нагревателем, шоб точно мерял.
мошность нагревателя ограничу или диодом отпеременки, или придумаю блок пинатия, илипоставлю 2 нагревателя и подключу паралельно, планирую питать его от постоянки, шоб меня током не стучало.
если будет получаться то внутрьбачка вставлю колонну из алюминия или меди, для прогрева воска с краев и с центра.
по наруже сделаю теплоизоляцию, и наружный корпус, из чернойтрубы, постараюсь сделать за зиму и культурно, позолоту пока отложил в сторону, нету нужного диаметра трубы, да и спрсили за 3 месаца 1 раз.
Мини-драга Deepsees50/50-5” для установки на понтон. испытания эжектора.
пока такие мысли
итак еще раз вопросынужна ли сьемная крышка.
расположение носика? пониже у самого дна или приподнять и на сколько.
сколько и каких (для чего) нужно штуцеров.
Источник: www.jportal.ru

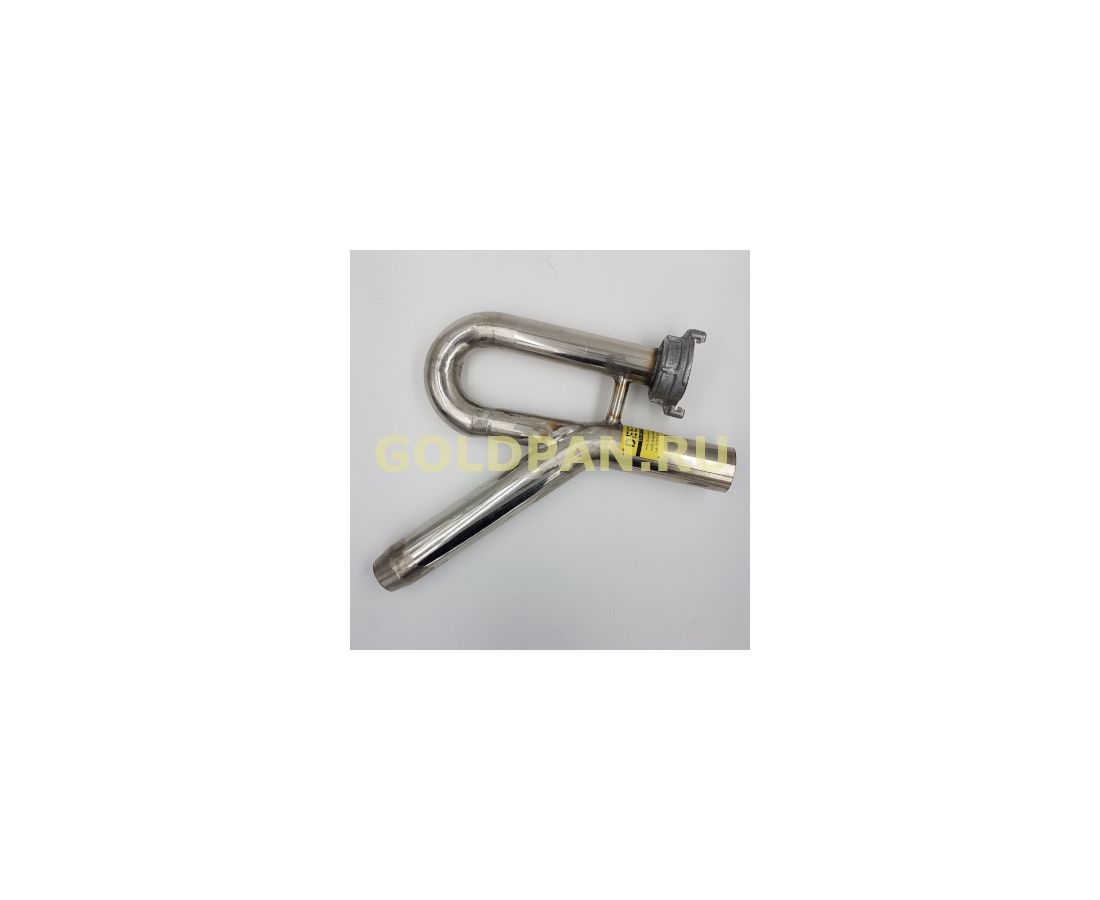

Эжектор для золотодобычи нижний DEEPSEES 2″
Водоструйный насос (эжектор) DEEPSEES 2″ с рабочим диаметром 2 дюйма / 50 мм. В комплекте с алюминиевой муфтой ГМ50 (50 мм) для присоединения пожарного рукава. Также имеется возможностью накручивания переходника для крепления шланга хомутом. Данный эжектор применяется при добыче золота, янтаря и других полезных ископаемых. Также имеет широкий спектр применения в народном хозяйстве (чистка водоёмов и др.).
Эжектор для золотодобычи ДИПСИС 2″ разработан с учетом расчётов, повышающих коэффициент полезного действия и уменьшения отрицательных факторов, а конструкция доводится благодаря точной механической обработке. Специальная конструкция встроенного сопла обеспечивает высокий КПД. Материал эжектора — нержавеющая сталь.
Рекомендации:
Эжектор – это составная часть насоса и для его эффективной работы требуется соблюдение всех параметров водоструйной системы в целом (характеристики помпы, шлюза и условий эксплуатации).
При условии соответствия или не соответствия параметров насосной системы необходимо:
Уменьшить длину шланга помпы на всос, уменьшить длину пульповода на шлюз, избегайте перегибов и лишних соединений (стыков) Избегайте лишний подъём для пульпы, ставьте шлюз по возможности в низине и применяйте регулировку высоты стоек. Поставьте шлюз ниже по отношению к помпе и эжектору, это самое идеальное условие.
Товар поставляется под заказ: 2-3 недели.
Источник: goldpan.ru
ЭЖЕКТОР В ДЫМОХОДЕ
Чем хорош кузнечный горн с точки зрения истопника? Конечно же, «воздуходувкой» для сжигания любого топлива дотла. Но если кто рискнет применить горновое дутье в своей домашней печи, то дым, который полезет изо всех щелей, быстро заставит отказаться от наспех принятого решения. Не лучшим образом ведут себя системы нагнетания воздуха и в небольших старых котельных. Особенно там, где используется низкокалорийное топливо.
Подтверждением этому для меня, например, служит школьная кочегарка, где, помнится, обожаемый всеми ребятами дядя Миша, включая воздуходувку, вынужден был покидать котельную: угару много, а вот жар, что называется, под вопросом.
Вновь столкнувшись в зрелом возрасте с проблемами котельных, я пришел к выводу, что для активизации горения надо не нагнетать воздух в топку, а наоборот, активнее удалять его (вернее — печные газы и прочие продукты неполного сгорания) из дымохода. Только вот ставить на такую вытяжку центробежный, работающий на разрежение насос нельзя.
Ведь горячий дым — слишком агрессивная среда для вращающегося ротора с лопатками. Иное дело эжектор, у которого, как известно, нет движущихся частей. Он эффективно действует при вдувании высокоскоростной струи, увлекающей за собой весь отсасываемый газ. Струю может создавать тот же центробежный насос, вынесенный за пределы агрессивной среды и работающий на нагнетание.
Применив данную схему при модернизации печки собственного дома, я убедился в ее высокой эффективности. Теперь даже самый плохой кизяк или низкосортный торф пылают в топке словно факел.
Эжекторное уснление тягн в печной трубе с использованием самодельного центробежного нагнетательного насоса:
1 — виброгасяшее основание (ящик с песком); 2— асинхронный электродвигатель (от стиральной машины, 220 В, 180 Вт, 1500 об/мин); 3 —корпус насоса; 4 — центробежный ротор (16-лопаточный, с паяной втулкой-ступицей); 5 — нагнетательный патрубок; 6—муфта (резиновый шланг); 7 — эжектор (стальная труба 50×3); 8— печная асбоцементная труба; размеры d, D, h — по месту установки; материал пп. 3, 4 и 5 (за исключением втулки-ступицы) —листовая оцинкованная сталь
А ведь затраты на модернизацию печи (да, думаю, и котельной на твердом топливе) мизерные. Эжектором служит стальное водогазопроводное колено. Установлено оно так, что высокоскоростная воздушная струя вдувается в отсасываемый дым примерно на уровне 1,5 м от верхнего конца вытяжной трубы.
Создающий эту струю центробежный нагнетательный насос—самодельный. Корпус его представляет собой паяную бронзой грибообразную конструкцию из оцинкованного стального листа толщиной 0,5 мм. Смастерить такую под силу даже школьнику, если в его распоряжении будет высокотемпературная горелка. Например, самодельная водородная (см. разработку «Режет и сваривает вода» в журнале «Моделист-конструктор» № 3 за 1997 год).
Ротор с 16-ю паяными лопатками изготовлен по аналогичной технологии, с использованием тех же материалов и горелки. Исключением является разве что ступица, в основе которой — отрезок стальной толстостенной трубы (размеры—в зависимости от вала сопрягаемого электродвигателя) со сквозным диаметральным отверстием под шплинт и внутренней проточкой под шпонку.
Нагнетательный патрубок также спаян бронзой из 0,5-мм стального оцинкованного листа.
Для долговременной работы данной системы понадобился слабо нагруженный асинхронный электродвигатель с довольно высокой скоростью вращения вала. Подошел от бытовой стиральной машины (220 В, 180 Вт, 1500 об/мин). Кстати, такой мотор и шумит меньше своих многосильных «собратьев», что для эксплуатации на чердаке жилого дома с печным отоплением — фактор немаловажный.
В качестве массивного и устойчивого основания, способного гасить механические сотрясения и акустические шумы в широком диапазоне частот, использован деревянный тарный ящик с песком. А чтобы не допустить проникновения микровибраций от двигателя ко всем остальным деталям и узлам конструкции, применены амортизирующая «рубашка» (обмотка электромотора эластичным бинтом) и муфта (резиновый шланг) — мягкое соединение насоса с эжектором.
В. РАДЬКОВ, Татарстан
