Всем привет! После изготовления пропановой горелки настало время изготовить печь для плавки. Долго думал из чего её сделать. Рассматривал различные варианты. Выложить из шамотного кирпича и обрамить уголком. Можно было сварить каркас из металла, выложить внутри кирпичом и изолировать от стенок ватой.
Всё это показалось мне как-то сложно, да и достать ту же жаростойкую вату у нас в регионе оказалось проблемой. Самым идеальным вариантом было выложить печь из специальных плит похожих на пеноблок. Не помню точно, как они называются, но этот материал имеет отличную теплоизоляцию и держит температуру 1300°C. При этом он лёгкий и достаточно прочный и может выполнять функцию каркаса. К сожалению, достать у нас их очень сложно.
Поэтому пришлось сделать из доступных материалов.Попалась мне под руку пустая 50-ти кг бочка из-под грунтовки. Её я и решил использовать. Отступил от верха около 10 см и отрезал по кругу. Внутри были остатки грунтовки, и пришлось влить несколько бутылок растворителя, чтобы всё отмыть и растворить. Плюс получилось 2,5 л грунтовки на хознужды.
ПЕЧЬ ДЛЯ ПЛАВКИ ДРАГОЦЕННЫХ МЕТАЛЛОВ!
Остальное, что не поддалась, пришлось выпалить. После всех процедур получился хороший корпус и крышка для будущей печи. Перед тем как выкладывать внутреннюю топку, необходимо сбоку проделать отверстие и вставить трубку, желательно нержавейку. В трубку будет вставляться газовая горелка.

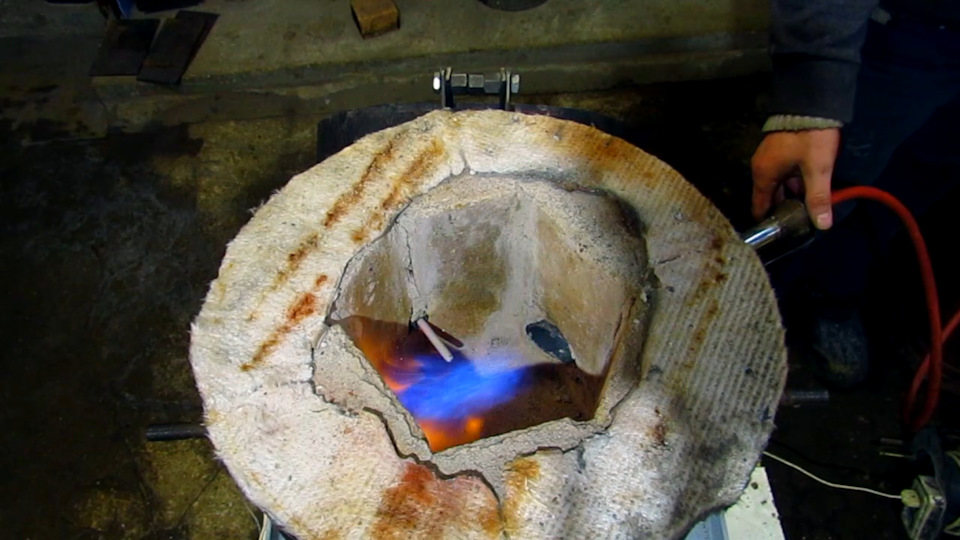

Чтобы горелка не выпадала, с краю трубы просверлил три отверстия, приварил гайки м8, и вкрутил болты. Ещё одно отверстие на боковой стенке бочки нужно для термопары, но это по желанию. Перед заливкой нужно вставить трубочку. Высоту под горелку подбираем исходя из толщины дна. А дно делаем таким, чтоб поставленный на него кирпич был заподлицо с бочкой и не выпирал.
Далее из 2 мм железа вырезал квадратики. Это будут площадки для петель, так как толщина стенок бочки маленькая. Пластинки изогнул для плотного прилегания к стенкам. Пластинок нужно 4 штуки по 2 на каждую сторону. Одна будет снаружи другая внутри бочки. Скручиваются они между собой болтами М6.
Такие же пластинки использовал и по бокам бочки. К ним будет привариваться обрезки трубок. На этих трубках бочка будет висеть на каркасе, и занимать либо вертикальное, либо горизонтальное положение. Только после этого нужно будет выкладывать внутреннюю часть.

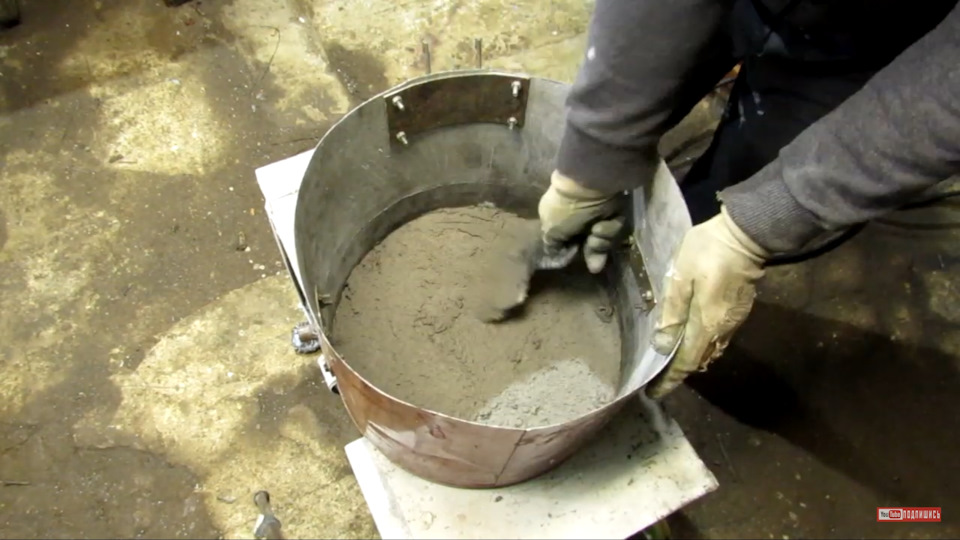

Итак, начнем. Первым делом из стеклоткани я вырезал кружок по диаметру бочки и уложил его на дно. Далее в ход пошла печная огнеупорная смесь. Она его держит температуру 1700°C. Накидав и размазав эту смесь, добился необходимой толщины дна, и наверх пожил шамотный кирпич. Также в слой раствора была уложена армирующая сетка.

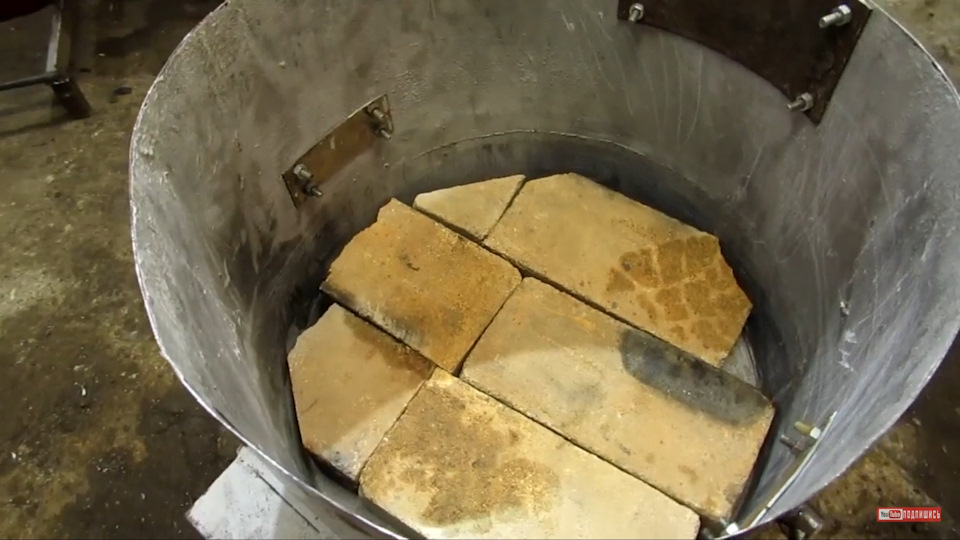

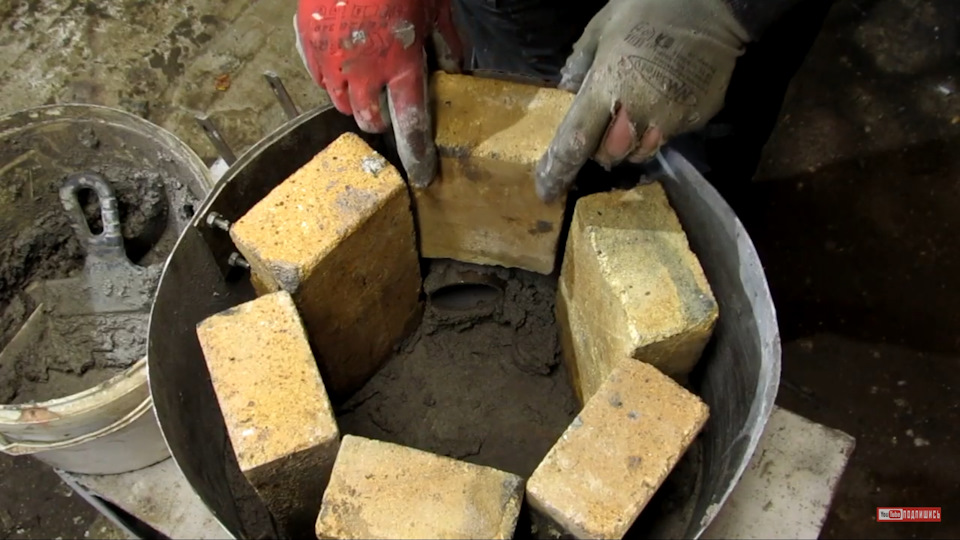

Всё это дело оставил на ночь для схватывания раствора. На следующий день приступил к выкладыванию самой топки. Кирпичи ставил стояком. Вместилось 6 штук в форме шестиугольника. Один кирпич нужно подрезать в том месте, где будет проходить трубка. После этого залил полностью раствором всё пустое пространство. Хотел расположить внутри бочки стекломат для изоляции стенок.
Но побоялся, что всё это будет болтаться. Ведь печь будет использоваться в горизонтальном и вертикальном положении. Теперь крышка. По центру есть отверстие и оно нужно для выхода газа. Из 2мм листа стали вырезал полоску шириной равной высоте крышки. Скрутил его кольцом и приварил в центре. Перед заливкой в крышку было уложено кольцо из стекломата.

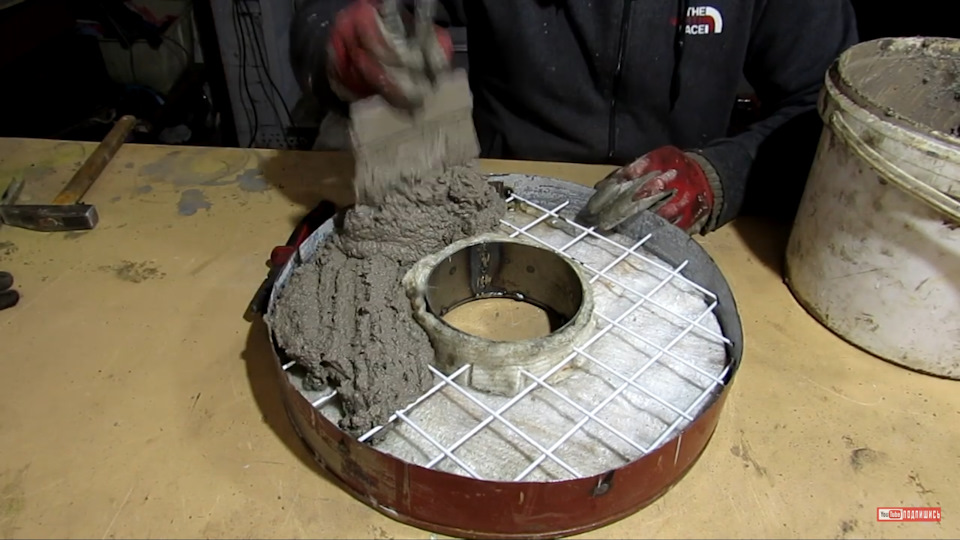

Для того чтобы раствор не высыпался и держался в крышке, внутрь была вварена армирующая решетка.

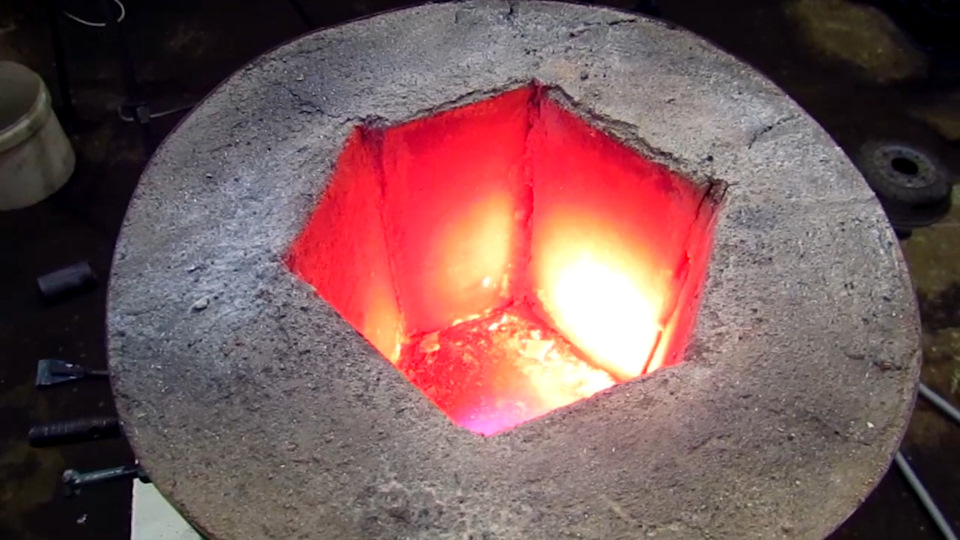

После всех подготовительных операций залил всё раствором. Сохла эта монументальная конструкция около 2 недель с периодическим прогревом. Пока всё это дело сохло, я сварил рамку. Она состоит из двух кусков уголка пятерки, связанных между собой арматурой по краям. По центру уголков установлены стойки, на которые приварены гайки.
В гайки вкручиваются болты, и они выполняют роль поворотной оси. На этих болтах печь будет занимать горизонтальное или вертикальное положение. Для фиксации печи в нужном положении трубки на боковой стенке печки приварил две пластины с отверстием. А на стойки приварил гайки. При закручивании болта он попадает в отверстие пластины, и фиксируют бочку.
После сборки рамки покрасил её остатками этой самой грунтовки. А сам корпус печки был тщательно зачищен и покрашен термостойкой краской из баллончика. Заранее скажу, что при пробных плавках краска не выгорела, и корпус печки нагревался примерно до 100°C.

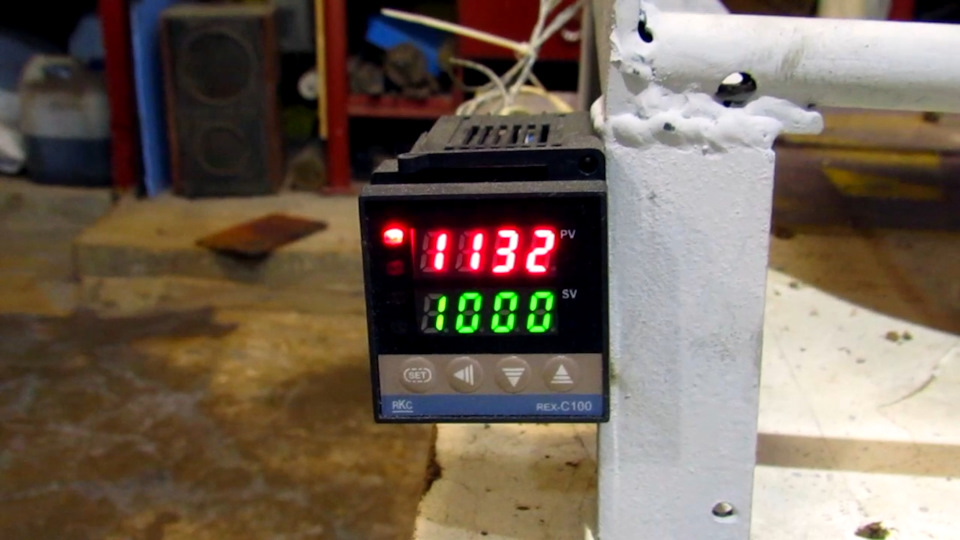

Для контроля температуры заказал в Китае контроллер и термопару. Ссылки в описании под роликом!

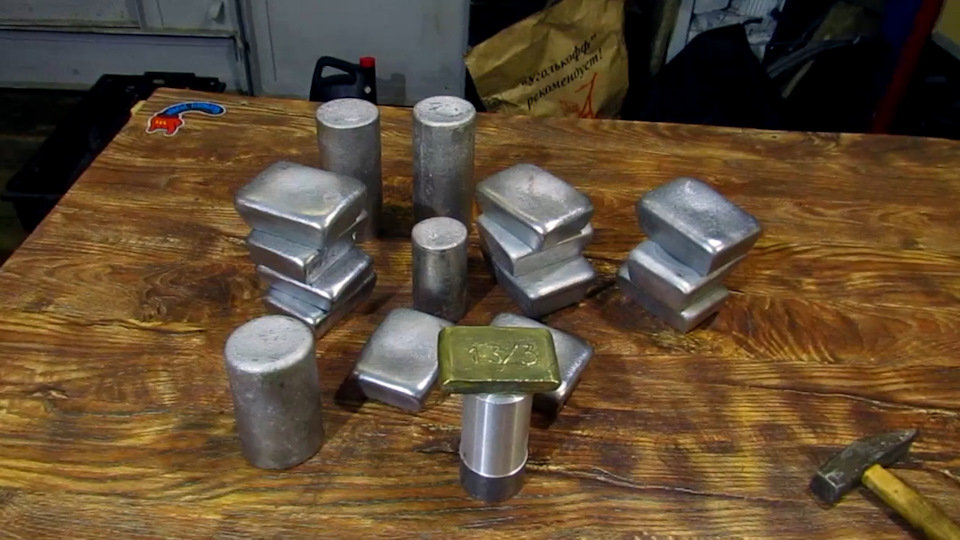

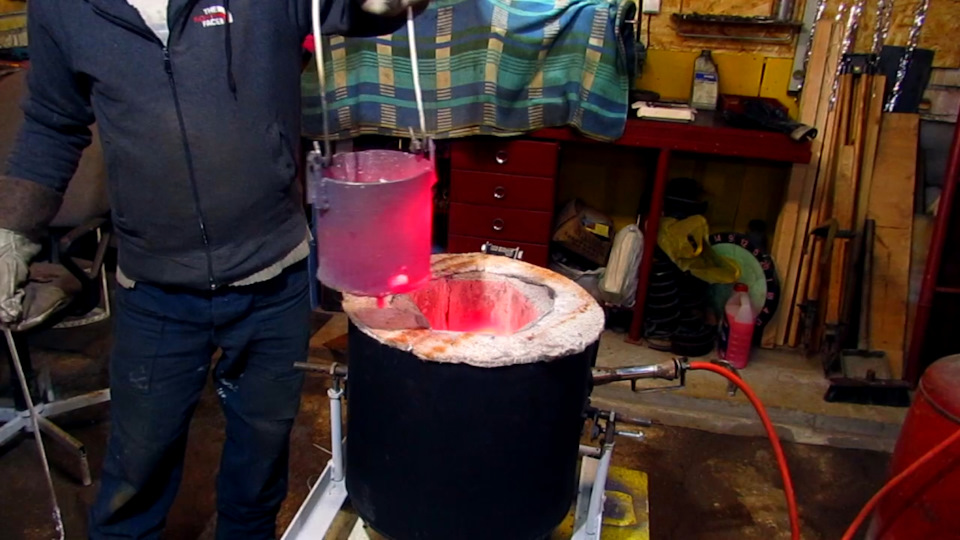

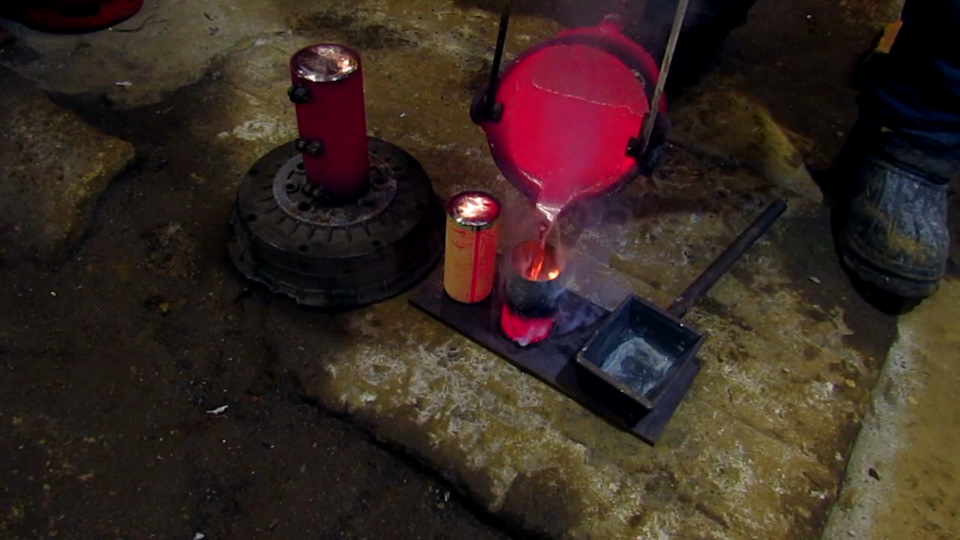

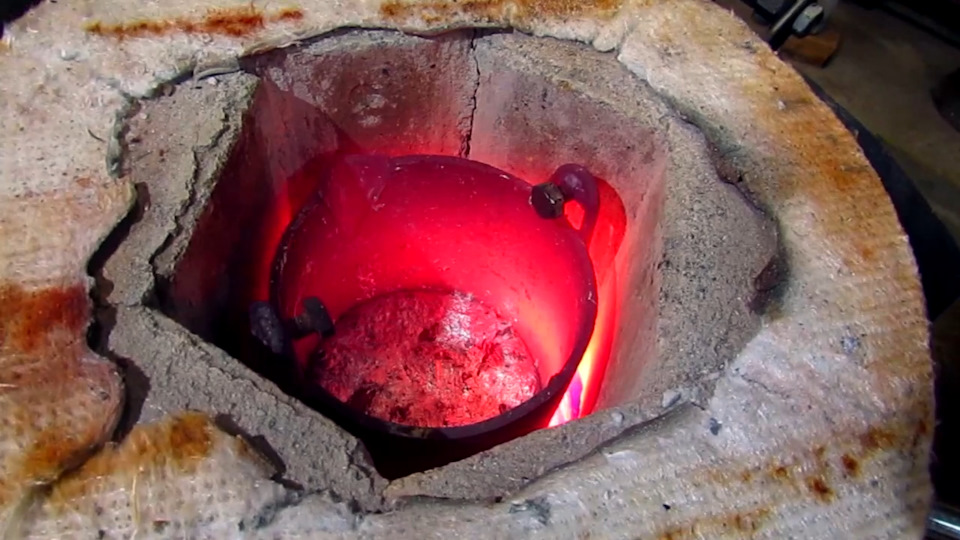

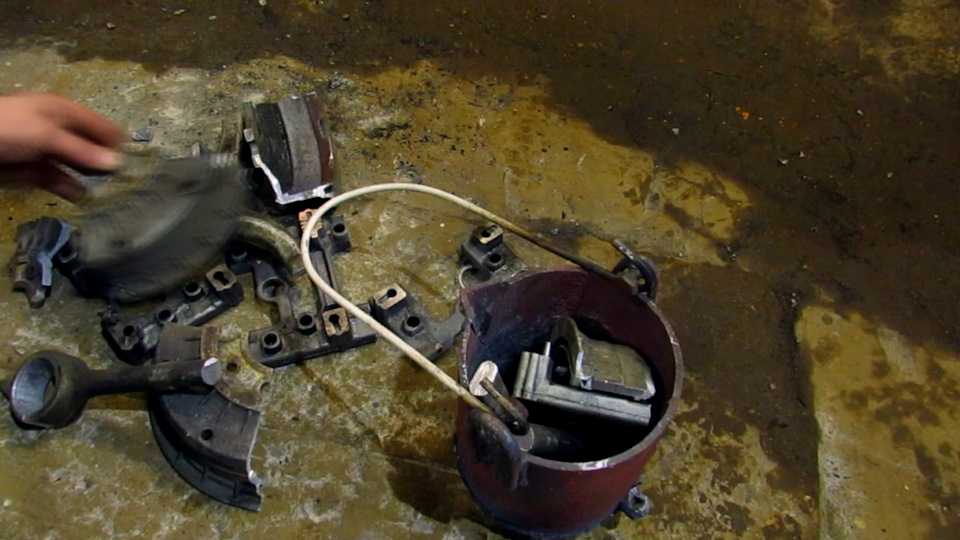

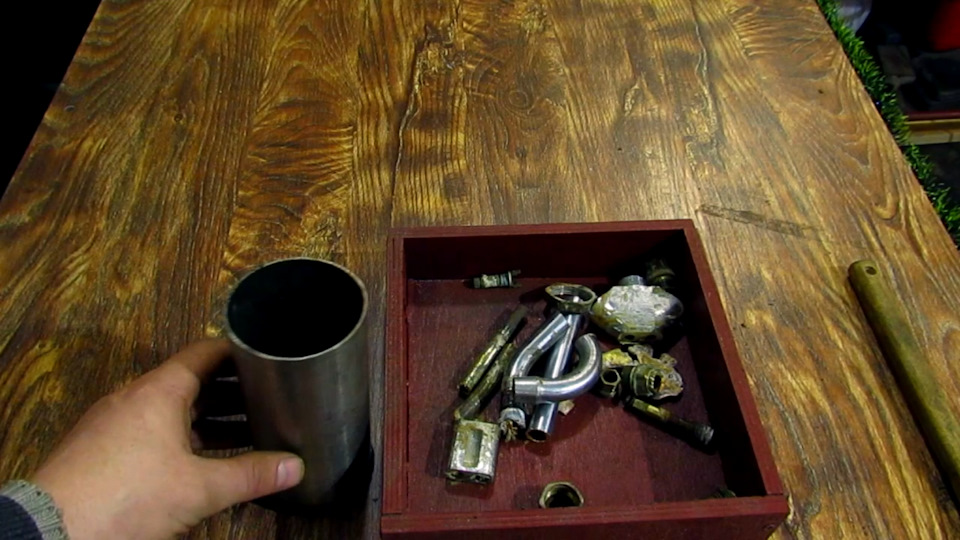

Ниже оставлю ролики про изготовление печки и про плавку алюминия. Отдохните под хорошую музыку и приятные кадры. Может чего забыл и там можно более подробно всё рассмотреть. Спасибо за внимание и до новых встреч. Пока!
Источник: www.drive2.ru
Плавильная печь для ювелиров начните создание шедевра!
Активно работают тысячи ювелирных мастерских, где профессионалы своего дела создают шедевры. Для развития такого мастерства требуется постоянная практика.
Помимо большого количества драгоценных металлов, которые используются для работы, требуется и специализированная ювелирная плавильная печь, с помощью которой возможно получить жидкий металл и придать ему необходимую форму.
В прошлом для этих целей использовали крупногабаритные печи, которые требовали:
- Отдельного помещения,
- Большого количества топлива,
- Умения работать с ними,
- Постоянного технического обслуживания.
В современном мире найти все необходимое для обустройства такого устройства крайне непросто. Более того, нет никакой необходимости в этом, так как благодаря активному развитию технологий появилось большое количество новых устройств, которые полностью удовлетворяют потребности заказчиков. Если речь идет о ювелирных мастерах, то особой популярностью пользуется индукционная плавильная печь для ювелиров.
Устройство
Прежде, чем начать активную эксплуатацию подобной печи, необходимо разобраться в его устройстве. Многих людей пугают подобные печи, так как, по их мнению:
- Создается крайне высокая температура в рабочей зоне,
- Не удается достичь высокой температуры для плавки тугоплавких металлов,
- Высокий расход электроэнергии,
- Нагрузка на электрические сети.
Часть этих утверждений порой имеет место быть, однако чаще всего источник проблемы кроется не в недостатках самого устройства, а в неправильном его использовании. Если не желаете столкнуться с какими-либо проблемами, то тщательно следуйте приложенной инструкции.
Само устройство состоит из нескольких частей: механизм нагрева с индукционной спиралью, блок контроля электропитанием и температуры, а также защитный изолирующий кожух, который предупреждает чрезмерный нагрев окружающих предметов.
Устройство миниатюрных устройств на порядке проще, чем промышленных аналогов, что благоприятно влияет на их надежность и долговечность!
Принцип работы
Процесс нагревания происходит по индукционному типу. По всему периметру рабочей капсулы проходит металлическая спираль, которая имеет очень высокое сопротивление.
По мере прохождения электроэнергии через нее происходит нагрев, что и приводит к расплавлению металла. Для того, чтобы достичь рабочей температуры требуется не более нескольких минут, что здорово экономит рабочее время.
Важной особенностью является функция точной регулировки температуры. Подобная возможность достигается за счет изменения силы тока, который проходит через нагревательную проволоку. Нагрев окружающих предметов исключен благодаря защитному кожуху, который практически не изменяет своей температуры.
Виды
Число производителей и печей ювелирного профиля очень велико, поэтому порой подходящий вариант найти крайне непросто. Необходимо понимать разницу между различными типами изделий, так как каждый из них отличается своими преимуществами и недостатками.
- Самым популярным, функциональным и доступным устройством является индукционная печь, которая получила огромную популярность среди всех мастеров. Средняя стоимость изделия варьируется в широких пределах, так как цена зависит от функциональности и производителя, однако минимальная стоимость составляет чуть более десяти тысяч рублей.
- Достойной альтернативой также является муфильная плавильная ювелирная печь, которая продается в профильных магазинах. Стоимость данного типа устройств несколько ниже, однако функционал также оставляет желать лучшего. Муфельные печи больше подходят производствам и фабрикам, где мастера ежедневно имеют дело с несколькими килограммами драгоценного металла.
Правильный выбор плавильной печи можно сделать лишь при наличии грамотного и продуманного технического задания, в котором будут указаны требования к печи и функциональность. Обратившись к консультанту профильного магазина или производства, он посоветует оптимальный вариант.
Как правильно выбрать?
Вопрос правильного выбора устройства беспокоит большое число мастеров, так как нередко происходят ситуации, в которых покупатели приобретают устройства, которые не удовлетворяют их требования, или вовсе переплачивают за устройство с излишне богатым функционалом. Ранее утверждалось, что наличие четких требований, которые изложены в техническом задании, позволяют нивелировать данный вопрос.
При выборе ювелирной печи следует уделить особое внимание нескольким факторам:
- В первую очередь это касается объема и типа тигля. Некоторые устройства работают лишь с несколькими сотнями грамм металла, что более чем достаточно для небольшого производства. Существуют модели, объем тигля которых варьируется в широких пределах: до или более одного килограмма.
- Еще одной важной особенностью является возможность изымать тигель из крепления. Для многих мастеров наличие данной функции очень важно, так как съемный контейнер с жидким металлом существенно облегчает процесс создания ювелирных украшений.
- При составлении технического задания указывается тип материала, с которым в будущем планируется работа, показатели рабочих температур, а также возможность их индивидуального регулирования.
Чем богаче функционал, тем выше стоимость устройства, однако подобные инвестиции непременно окупятся в ближайшем будущем, так как с помощью них удастся создавать по-настоящему прекрасные изделия из драгоценных металлов.
Производители
Как упоминалось ранее, число производителей и моделей очень велико, однако при покупке рекомендуется выбирать продукцию следующих фабрик:
- Vulkano Italy – один из крупнейших производителей, который предлагает широкий ассортимент продукции с различным функционалом,
- Saturn (Россия) – отечественный производитель, который успешно себя зарекомендовал за предыдущие годы,
- SCHUTTLE – производитель печей для небольших предприятий, продукция которого гарантирует оперативное плавление нескольких сотен грамм металла,
- VOYAGER – относительно надежный и бюджетный производитель, продукция которого отличается высокой ремонтопригодностью,
- VCG – малоизвестный американский производитель, продукция которого пользуется огромным спросом на рынке США и Канады.
Особенности эксплуатации
Как и любое другое специализированное устройство, ювелирные печи должны эксплуатироваться согласно определенным требованиям. Обычно их перечень варьируется, так как они зависят от используемых материалов и технологий.
Для того, чтобы узнать правила, внимательно изучите технический паспорт и инструкцию к устройству, которое имеется в комплекте.
Важнейшим пунктом является очистка тигля от остатков материала, а также правила его нагрева. Обычно он изготавливается из качественных сплавов стали, однако в агрессивных условиях эксплуатации могут появляться трещины и деформация, которая быстро приводит контейнер в негодность!
Вывод
Согласно представленным ранее данным, найти подходящую плавильную печь для ювелиров не представляет каких-либо трудностей, так как современные производители предлагают широкий ассортимент профильных устройств. Помните, что знание и понимание Ваших требований, предъявляемых к устройству, существенно сократят срок покупки!
Источник: greendom74.ru
