В 1997 г. по результатам испытаний на обогатимость «сухими методами» предоставленной пробы руды обогатительной фабрики ОАО «Березовский рудник» выполнена работа: «Технико-экономические соображения, по переводу обогатительной фабрики с гравитационно-флотационной на сухую технологию извлечения золота».
Главное преимущество предлагаемой технологии – отказ от использования воды и флотореагентов, что позволяет существенно снизить металлоемкость, энергопотребление и вредное воздействие на окружающую среду. В результате существенно снижается себестоимость производства концентратов.
Разработанная технологическая схема включает:
— дробление исходной руды до — 20 + 0,0 мм, на существующем оборудовании фабрики;
— сухое измельчение до крупности – 0,63 мм;
— электросепарацию, на сепараторе СЭ-70/140 с перечисткой концентрата и хвостов.
Так же получены положительные результаты по сухому обогащению электросепарацией:
— хвостов медной флотации Учалинского ГОКа (Башкирия);
Золотой Сепаратор! Gold Rush!
— золотосодержащих сульфидно-кварцевых руд месторождения «Муртыкты» (Башкирия);
В период 1999-2001 годы проводились испытания по извлечению золота из продуктов гравитационного обогащения россыпных месторождений, при этом:
Важным технологическим преимуществом сухих методов электрической и магнитной сепарации по сравнению с мокрой гравитацией является гораздо меньшее влияние среды (воздуха) на процесс разделения полезных и породных минералов в основном поле обогатительного аппарата. Это позволяет при сухих методах извлекать золото крупностью до 20 мкм. Например: при вторичной переработке хвостов гравитационного (на шлюзах) обогащения рассыпного месторождения золота Северного Урала по сухой технологии дополнительно извлечено ~ 0,85 гр/м 3 золота в диапазоне крупности частиц 0,2 ÷ 0,02 мм (200 ÷ 20 мкм.). При первой мокрой промывке на шлюзах извлечение составило 0,2 гр/м 3 .
Предлагаемая технология с использованием электросепарации может использоваться как в комбинации с мокрым обогащением (в конечных и доводочных операциях), так и самостоятельно в чисто сухом варианте. При этом самостоятельный вариант сухой технологии в сочетании с современными сухими методами дезинтеграции песков (коренной руды), классификации и магнитной сепарации наиболее перспективен, т.к. дает максимально возможное извлечение золота (платины, серебра, меди и т.п.).
Авторами разработаны и прошли промышленную проверку (в ряде случаев) электрические сепараторы, имеющие производительность от нескольких кг/час до 10,0-30,0 т/час по исходному питанию.
Реализация технологий сухого извлечения золота может осуществляться на сепараторах типа СЭ-70/140 , СЭ-50/50 , СЭ-24/150 в комбинации с магнитными сепараторами и другим технологическим оборудованием.
Источник: www.rkorona.ru
Сепаратор «Енисей» для промывки и доводки золотоносного концентрата
Гравитационный Концентратор Золота Rocklabs

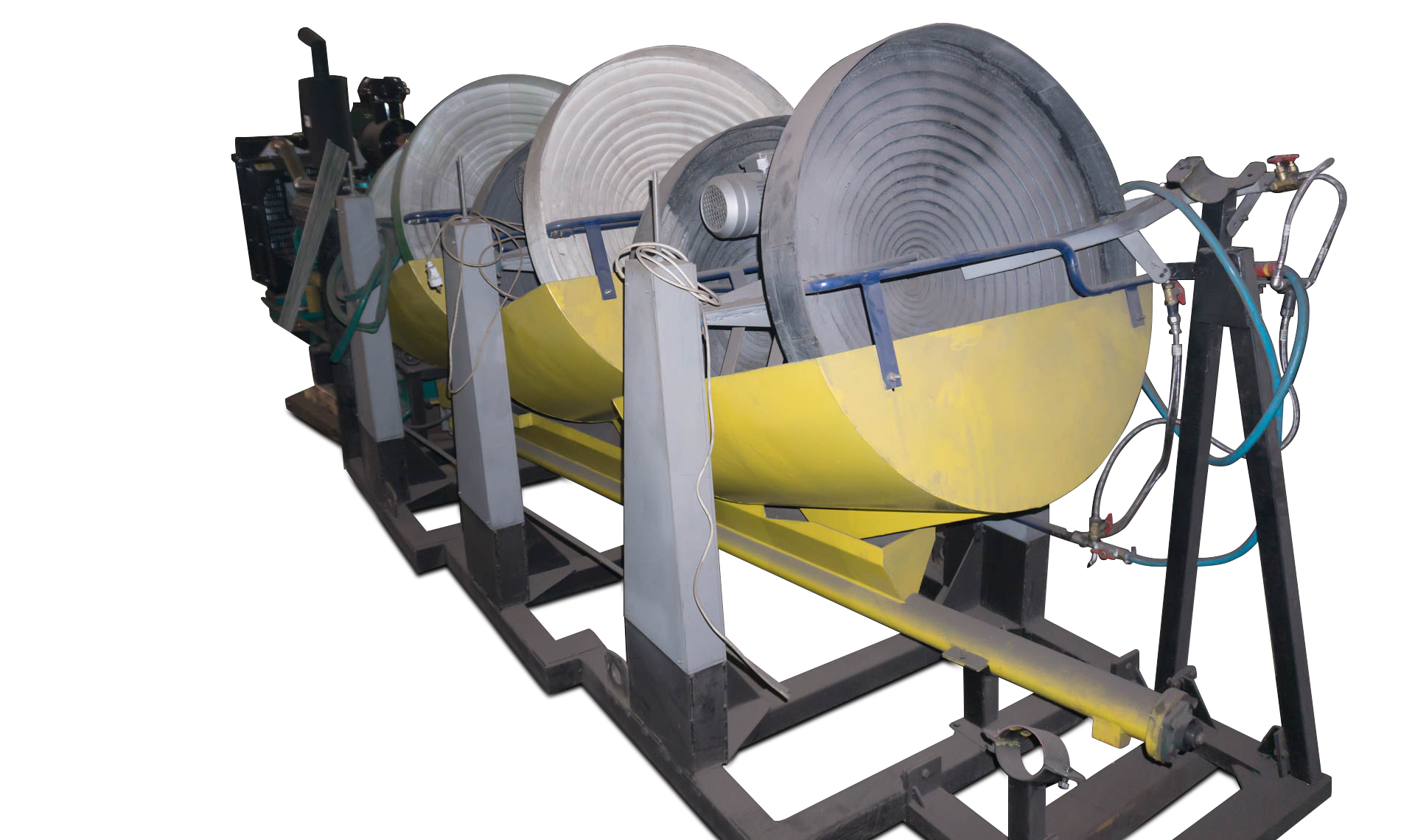

Предприятие ООО «Сибкрасполимер» разработало и изготовило установку для извлечения мелкого золота размерами до 0,05 мм, работающую в режиме полного регулирования потоков исходного золотосодержащего концентрата. Проверенная технология переработки шламов и концентрата размерами частиц до 2-3 мм, чашевыми спиральными сепараторами зарекомендовала себя на многих отечественных золотодобывающих предприятиях (аппарат типа «GOLD DGIN»).
Установка имеет три секции сепарации: основную, контрольную и перечистную. В каждой секции установлено по две чаши с четырёхзаходной спиралью Архимеда. Первая и вторая секция оснащена перегрузочными устройствами для образования сверх обогащённого концентрата и последующей переработки в перечистной секции.
Сепаратор «Енисей» регулируется: частотными преобразователями – частота вращения шнековых конвейеров и чаш «Энлея», регулировочными ручками на стойках изменяется угол наклона чаш, на каждую чашу в секции установлен ороситель, который позволяет равномерно распределить воду и подать спокойные ламинарные потоки. При регулировке на максимальный коэффициент извлечения мелкого металла на сепараторе достигаются оптимальные углы наклона чаш «Энлея», обороты, потоки воды, обеспечивающие максимальную концентрацию тяжелой фракции на рифлях.
При опытно промышленных испытаниях были достигнуты следующие основные показатели:
— производительность по классу 2,5-3 мм 5 т/ч;
— извлечения 0,95 металлический измельченный свинец, 0,05 мм;
— потребление электроэнергии с учетом ЩЭПУ – 3,5 кВт.
Установку «Енисей-1000/6-3» необходимо эксплуатировать в различных схемах обогащения на крупности материала 0,1-3 мм, как отдельный аппарат, так и в цепи аппаратов, где будет достигнуты высокие показатели по гравитационному обогащению.
Производство
Сепаратор «Енисей» Малый

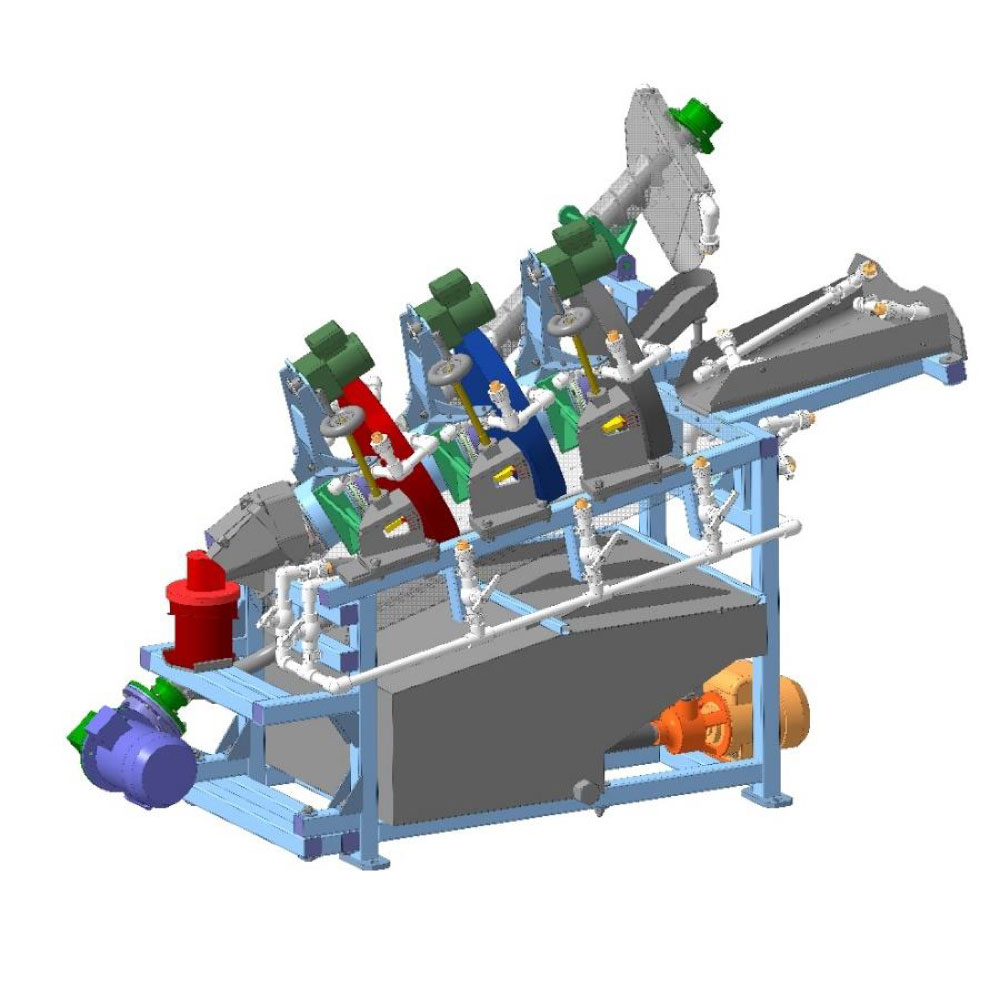

Чашевый сепаратор для извлечения мелкого золота из гравитационных концентратов. Сепаратор состоит из основных узлов и механизмов:
- лоток загрузочный с оросителем исходного материала;
- лоток загрузочный циркуляционный;
- бункер разгрузочный с оросителем шнекового конвейера;
- рама структурная;
- бак технологической водой и осветлителем;
- насос водяной ПН-370 4м3/час H=30 м;
- шнековый конвейер-обезвоживатель с мотор-редуктором NMRW-04/0,75 кВт 1450 об/мин, коэффициент редукции 30;
- суппорт чаши с малогабаритным мотор-редуктором — 25 Вт 260 об/мин 220 В 80YS25WGV22H/80GK5H, чаша диаметром 350 мм с четы;
- тубус, защищенный от несанкционированного проникновения;
- ЩУЭП с частотными преобразователями на каждый агрегат.
Для установки необходим исходный материал (пески, концентрат, промпродукт) крупностью — [0;-3,5] до 5 мм Производительность установки — 100 кг в час золотосодержащего материала. Сепаратор работает в непрерывном режиме на оборотной воде, с циркуляцией материала для достижения максимального извлечения золота.
Поставка может осуществляться с инерционным грохотом либо со скруббер-бутарой малой производительности или с комплектом ручных сит, кратным 2, начиная с 32 мм. до 0,15 мм., генератором 5,5 кВт, по желанию Заказчика.
Источник: zolotosnab.ru
Сепаратор концентратор для промывки и доводки золота «Енисей»
Предприятие ООО «Сибкрасполимер» разработало и изготовило установку для извлечения мелкого золота размерами до 0,05 мм, работающую в режиме полного регулирования потоков исходного золотосодержащего концентрата. Проверенная технология переработки шламов и концентрата размерами частиц до 2-3 мм, чашевыми спиральными сепараторами зарекомендовала себя на многих отечественных золотодобывающих предприятиях (аппарат типа «GOLD DGIN»).
Установка имеет три секции сепарации: основную, контрольную и перечистную. В каждой секции установлено по две чаши с четырёхзаходной спиралью Архимеда. Первая и вторая секция оснащена перегрузочными устройствами для образования сверх обогащённого концентрата и последующей переработки в перечистной секции.
Сепаратор «Енисей» регулируется: частотными преобразователями – частота вращения шнековых конвейеров и чаш «Энлея», регулировочными ручками на стойках изменяется угол наклона чаш, на каждую чашу в секции установлен ороситель, который позволяет равномерно распределить воду и подать спокойные ламинарные потоки. При регулировке на максимальный коэффициент извлечения мелкого металла на сепараторе достигаются оптимальные углы наклона чаш «Энлея», обороты, потоки воды, обеспечивающие максимальную концентрацию тяжелой фракции на рифлях.
При опытно промышленных испытаниях были достигнуты следующие основные показатели:
- производительность по классу 2,5-3 мм 5 т/ч;
- извлечения 0,95 металлический измельченный свинец, 0,05 мм;
- потребление электроэнергии с учетом ЩЭПУ – 3,5 кВт.
Установку «Енисей-1000/6-3» необходимо эксплуатировать в различных схемах обогащения на крупности материала 0,1-3 мм, как отдельный аппарат, так и в цепи аппаратов, где будет достигнуты высокие показатели по гравитационному обогащению.
Источник: miners-moss.ru
