Замок ювелирной цепи «Карабин»
Застежка для бижутерии, Карабины для рукоделия, 14×4 мм
Назначение Данный комплект ювелирных ручных штампов, предназначен для изготовления ювелирной фурнитуры замка-карабина (замок для ювелирной цепи «КАРАБИН»), мелкими и средними партиями, из листового проката толщиной 1,0-1,2мм. Изготавливаемая деталь – ювелирный замок КАРАБИН, предназначен для застёгивания (соединения концов) ювелирной цепочки или браслета. Данная разновидность ювелирного замка наиболее прочная и надежная и способна выдержать больший вес изделия, также считается, что пользоваться замком-карабином легче (открыть или закрыть замок одной рукой). Замок карабин состоит из трёх частей: корпуса, сердечника-фиксатора, и пружины вставленный в сердечник-фиксатор. Достоинствами ювелирного замка-карабина, помимо надежности и практичности, возможно, отнести ремонтную пригодность этой застежки ювелирной цепи, т.е. разборку, ремонт (пайка истертых частей замка, а также замена поврежденной или изношенной пружины) с последующей сборкой замка-карабина. Вырубаемое изделие – замок для ювелирной цепи «КАРАБИН», браслета – «КАРАБИН», ювелирный замок-карабин, замок-карабин ювелирный, карабин — замок для ювелирной
цепи.
Длина 11,7мм
Ширина 4,5мм
Вес готового ювелирного замка «КАРАБИН» 11,7х4,5 мм в сборе
Au 585º — 0,7гр.
Ag925º — 0,5гр.
Для изготовления ювелирного замка карабина в комплект входит три штампа: 1. Штамп формообразующий ручной «корпус ювелирного замка «КАРАБИН» (корпус ювелирного замка изготавливается в облегчённом варианте) предназначен для изготовления корпуса замка-карабина (формирования элемента крючка зацепления, используется
прокат металла толщиной 1,0мм).
2. Штамп формообразующий ручной «сердечник-фиксатор ювелирного замка «КАРАБИН» предназначен для изготовления сердечника (формирования элемента сердечника-
фиксатора, используется прокат металла толщиной 1,2мм).
3. Штамп вырубной ручной предназначен для просечки (вырубки) корпуса и сердечника-фиксатора ювелирного замка.
- Приготовить прокат толщиной 1мм и 1,2мм ширина и длина проката согласно габаритов деталей замка.
- Вырубить «корпус ювелирного замка «КАРАБИН», (далее корпус замка) применяя штамп вырубной ручной (используя прокат толщиной 1,0мм).
- Вырубленную заготовку корпуса замка, поместить в штамп формообразующий ручной «корпус ювелирного замка «КАРАБИН» (при этом заготовку корпус замка, нужно совместить в штампе с рабочей частью формообразования), штамп поместить в гидравлический пресс, произвести формование.
- Далее, у сформованной заготовки корпус замка, нужно по контуру обрубить излишний металл, для этого совмещаем заготовку в матрице вырубного штампа и производим вырубку. Если в процессе вырубки заготовка (корпус замка) деформировалась, нужно, повторно произвести формование в штампе формообразующем ручном «корпус ювелирного замка «КАРАБИН» (заготовка готова).
- Приготовленный прокат толщиной 1,2мм ширина и длина проката согласно габаритов заготовки «сердечник-фиксатор ювелирного замка «КАРАБИН», далее сердечник-фиксатор, поместить в штамп формообразующий «сердечник-фиксатор ювелирного замка «КАРАБИН» (при этом металл, нужно совместить в штампе с рабочей частью формообразования), штамп поместить в гидравлический пресс, произвести формование.
- Далее, у сформованной заготовки сердечник-фиксатор, нужно по контуру обрубить излишний металл, для этого совмещаем заготовку в матрице вырубного штампа и производим вырубку (заготовка готова).
- Изготавливаем у детали сердечника-фиксатора, места для фиксации пружины, для этого используем инструменты штихель или бор – в изготовленные пазы помещаем пружину.
- Сгибаем заготовку корпуса замка, производим пайку на месте крючка.
- Вставляем сердечник-фиксатор с пружиной в корпус ювелирного замка, фиксируем (поджимаем), полируем.
- Ювелирный замок «КАРАБИН», готов к установке в ювелирное изделие.
Источник: www.shtamp-21.ru
ЗАМКИ — обзор металлических частей украшений, часть 1.
Эта обзорная статья посвящена такой немаловажной части украшения, как ЗАМОК. Надеемся, что она поможет покупателям и начинающим мастерам сориентироваться в многообразии замочков, мы рассмотрим наиболее распространенные их конструкции.

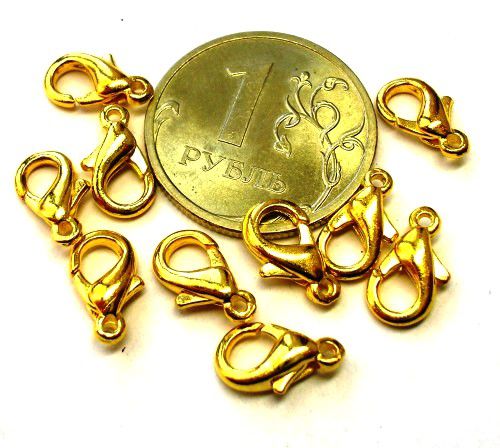

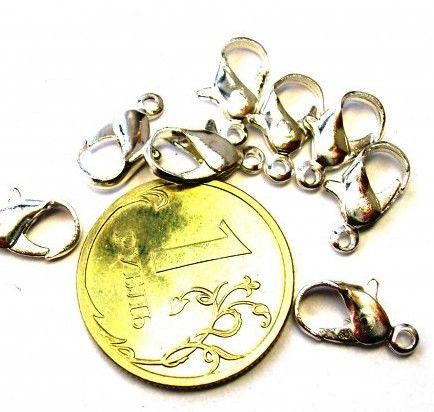

Замки-карабины, они же лобстеры. На втором конце бус вам потребуется прикрепить колечко, за которое и будет зацепляться карабин.
Вот такие крупные карабины для тяжелых и объемных украшений, скорее всего из натуральных камней
Карабин — наверное единственный замок, который позволяет регулировать длину изделия. Если прикрепить к второму концу украшения не одно колечко, а цепочку, то карабинчик можно перестегивать на нужную длину, цепляя за звенья цепочки.
Такие удлиняющие цепочки бывают и съемными, то есть на одном из концов уже закреплен свой собственный (второй в украшении) замок-карабин.
*съемные удлинители можно прилагать к своим украшениям, чтобы у покупателя была свобода регулировки длины, например, если украшение можно носить и на декольте и на воротничок*
Замки-тогглы, принцип прост — дырочка и палочка, один конец бус прикрепляется к колечку на основной части, а второй конец — к колечку палочки. Палочка с прикрепленной нитью бус продевается в дырочку основной части тоггла, разворачивается поперек и не дает бусам свалиться. Поэтому мы не прикрепляем близко к палочке крупные бусины, иначе в дырочку не пролезет и застегнуться не сможет.
Конструкция позволяет сделать самые красивейшие замки! Украшены они по разному.

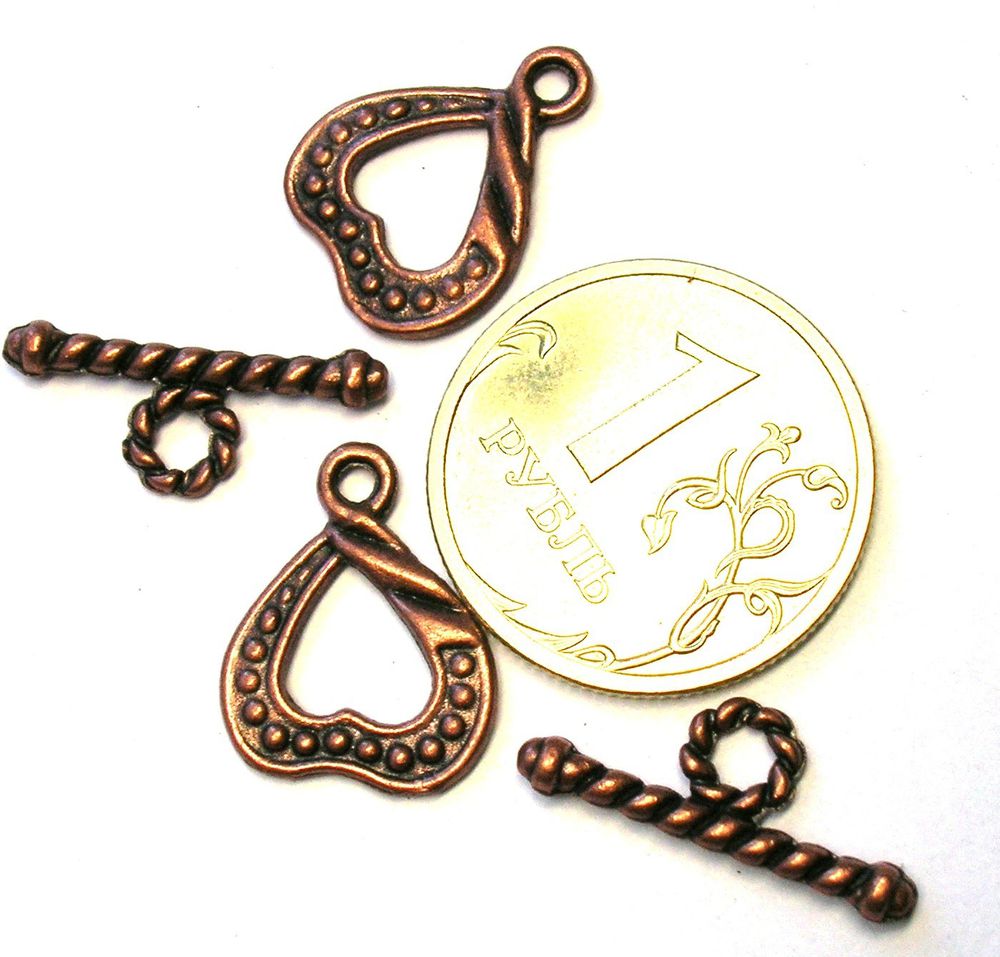

Например, в этом замочке «колечко» сделано в виде сердечка

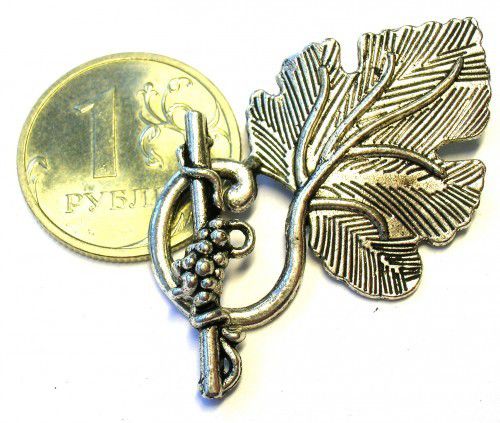

А здесь — в форме листа
Вот еще один красивый тоггл в форме стрекозы
Или в виде замка с ключом

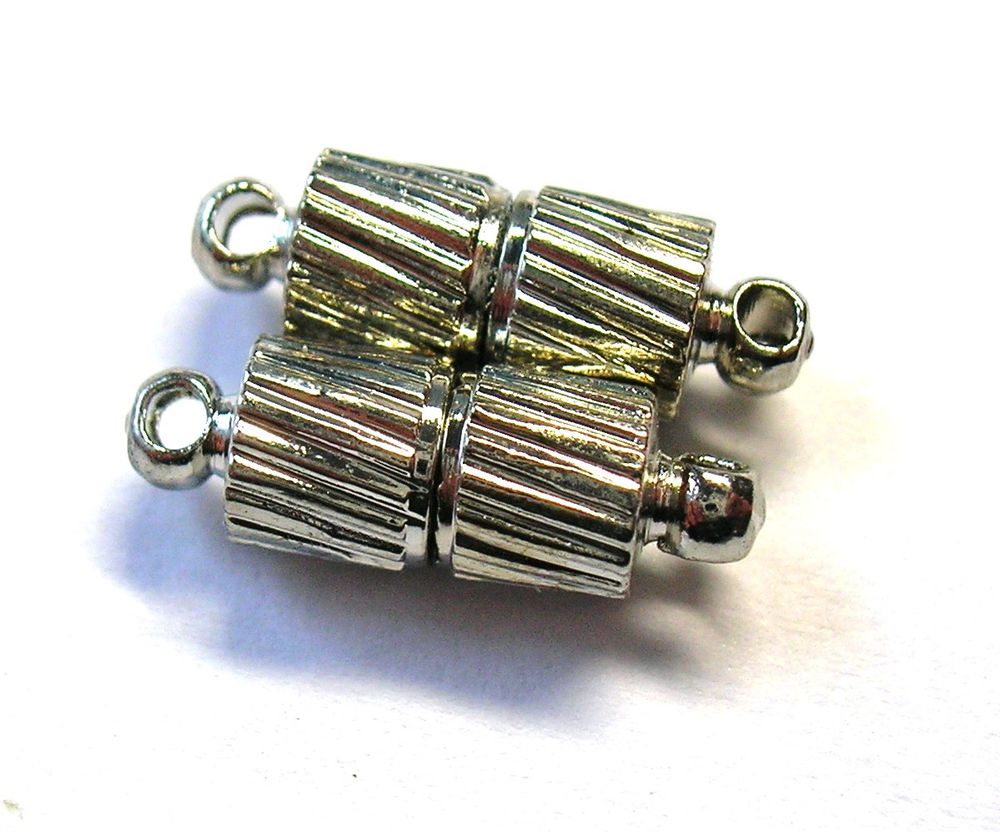

Замки магнитные — незаменимы для браслетов, очень легко застегнуть одной рукой! Но могут прилипнуть к металлической детали, например, на джинсах или сумке . Слабый магнит не удержит тяжелое украшение.

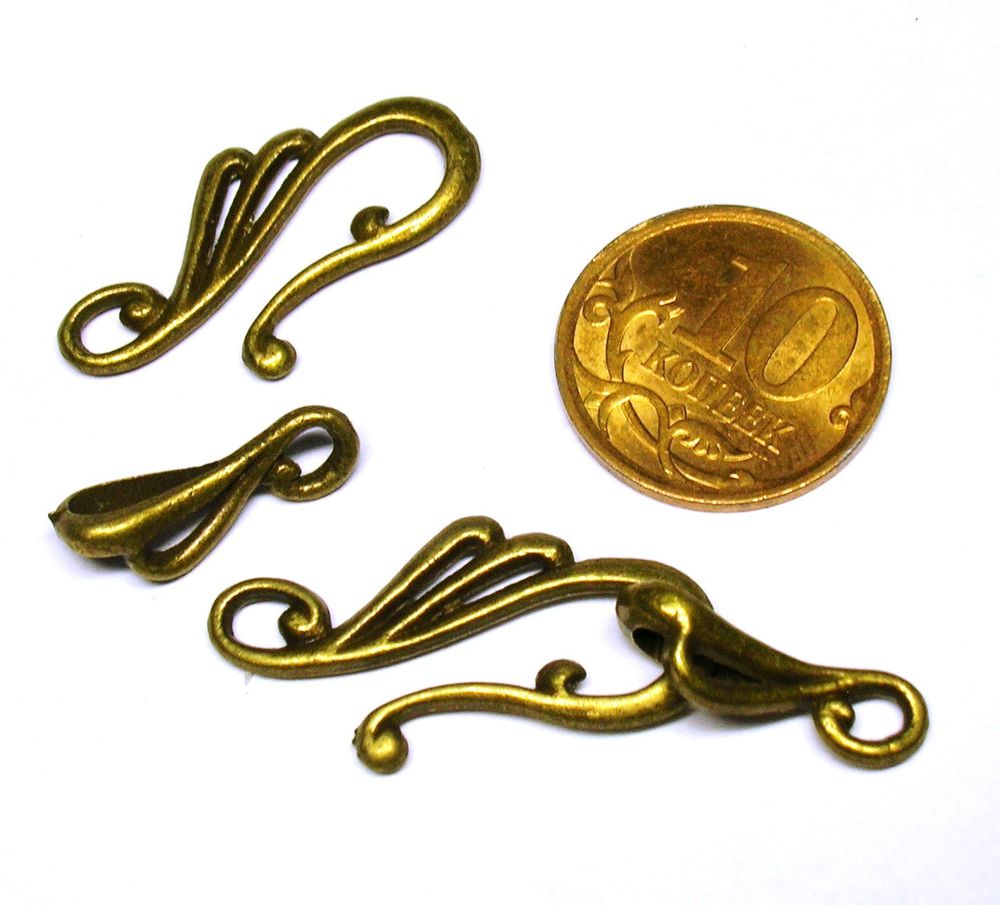

Замки-крючки — очень хорошо подходят для браслетов, их легко застегивать одной рукой.

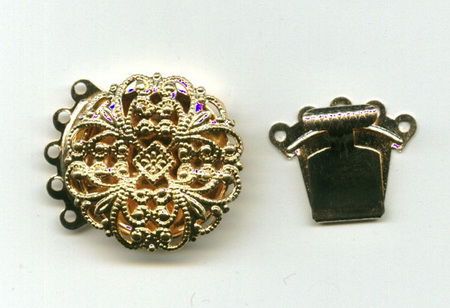

Замки-коробочки — принцип такого замка прост, коробочка с прорезью, в которую вставляется защелка. Чтобы ее вставить, надо ее сжать, внутри прорези она слегка разжимается и плотно становится в пазы. На фото — замок для многорядного колье, с одного боку видно саму «педальку».
В следующей статье — професссиональная сборка на ювелирный тросик, закрепление замочка с помощью кримпа, с использованием металлической защиты от перетирания и крышки кримпа (обжимной бусины).
Источник: www.livemaster.ru
Шпаргалка: как выбрать браслеты и цепочки по застежке
На что в первую очередь обращают внимание женщины при покупке браслетов/цепочек? Как свидетельствуют соцопросы, на внешний вид и цену. Конечно, в этом нет ничего удивительного. Среди всего разнообразия золота неискушенному покупателю порой сложно отбросить эмоции и сфокусироваться на проверке качества изделий. В результате — про такую важную деталь как застежка многие вспоминают в последнюю очередь.
Однако, именно от застежки зависит, принесет украшение в вашу жизнь красоту или дискомфорт; прослужит долго или до первого выхода.
Если механизм прочный, тогда замку не грозит потеря формы, а вот если нет — он может запросто деформироваться, а то и лопнуть.
Чтобы этого не произошло, замок должен быть:
- Тугим, а его детали гибкими (двигаться/сгибаться плавно, не заедая);
- Гладким, без острых углов/зазубрин;
- Легко открываемым.
Сегодня ювелиры разработали разные виды застежек, каждая из которых имеет свою конфигурацию и запас прочности. Об их преимуществах и недостатках читайте ниже.
Шпрингельный замок — маленький и коварный
Выглядит как колечко с пружинной защелкой. Чаще всего используется для браслетов-цепочек изящного плетения. Шпрингельный замок можно встретить и на жестких браслетах, тыльная часть которых представляет собой короткую цепочку, а лицевая — тонкую золотую полоску, декорированную гравировкой или цветными камнями.
Плюсы. Легкий вес, прочность и миниатюрный размер.
Недостатки. Пружинный механизм может быстро выйти из строя. Маленький размер защелки усложняет ее застегивание одной рукой.
Для каких украшений: тонкие цепочки, бусы, браслеты-цепи.
Застежка карабин — проверенная классика
Механизм работает по тому же принципу, что для скалолазного снаряжения. Состоит из петли с подпружиненной скобой, в которую вставляется соединительное кольцо. Попадая внутрь карабина, кольцо уже не может выскочить. Именно поэтому карабин считается одним из самых надежных креплений.
Плюсы. Такой замок выдерживает большой вес изделий. Кроме того, карабин легко открывать одной рукой.
Минусы. Слабое место — пружина, которая постепенно изнашивается и может заклинивать.
Для каких украшений: цепочки с подвесками любых размеров, крупные браслеты-цепи, бусы, ожерелья.
Карабин изготавливается вручную, поэтому его качество зависит исключительно от мастерства ювелира. Он подбирается в зависимости от веса браслета. Размер застежки в среднем варьируется в пределах от 8,5 мм до 16 мм.
Винтовая застежка — девушка с сюрпризом
Такая застежка легко закрывается по типу соединения винта и гайки — одна ее часть закручивается в другую.
Плюсы. Замок прост в использовании. Он гармонично дополняет цепочку, не выбиваясь из общей композиции изделия.
Минусы. Резьба на таких замках тонкая и при частом закручивании/откручивании изнашивается. Украшения на шею легко застегиваются двумя руками, а вот женские браслеты — только со сторонней помощью.
Для каких украшений: цепочки круглого сечения, браслеты из бусин, ожерелья.
Особенности замка-коробки
Состоит из коробочки с отверстием и планки-защелки, зазубрины которой прочно фиксируются внутри. В целях дополнительного крепления конструкции с одной или с двух сторон применяются фиксирующие петли.
Такой замок сложен в изготовлении. Используется в основном в дизайнерских украшениях. Обычно им оснащают глидерные браслеты, в которых застежка должна составлять с украшением одно целое. Однородность оформления делает замок-коробку незаметным. Внешне он выглядит, как еще один глидер.
Плюсы. Застежка надежно фиксирует на руке массивные украшения. Выдерживает большой вес.
Недостатки. Массивный замок прибавляет вес украшению и, соответственно, увеличивает его стоимость.
Для каких украшений: дизайнерские браслеты, ожерелья.
Особенности замка-коробки
Состоит из коробочки с отверстием и планки-защелки, зазубрины которой прочно фиксируются внутри. В целях дополнительного крепления конструкции с одной или с двух сторон применяются фиксирующие петли.
Такой замок сложен в изготовлении. Используется в основном в дизайнерских украшениях. Обычно им оснащают глидерные браслеты, в которых застежка должна составлять с украшением одно целое. Однородность оформления делает замок-коробку незаметным. Внешне он выглядит, как еще один глидер.
Плюсы. Застежка надежно фиксирует на руке массивные украшения. Выдерживает большой вес.
Недостатки. Массивный замок прибавляет вес украшению и, соответственно, увеличивает его стоимость.
Для каких украшений: дизайнерские браслеты, ожерелья.
Замок-пряжка — свобода движений
Лучше всего замок-пряжка подходит для глиттерных (звеньевых) браслетов. Один его элемент похож на лесенку, за ступеньки которой цепляется складная защелка.
Плюсы. Замок-пряжка позволяет менять размер браслета. Застежка легко застегивается без сторонней помощи.
Минусы. Считается удобной, но не самой надежной — защелку довольно легко открыть, случайно зацепившись браслетом за одежду, волосы.
Для каких украшений: браслеты в стиле кэжуал, звеньевые браслеты.
Замок-крючок — красота в простоте
Как ясно из самого названия, конструкция замка состоит из завитка (крючка), который продевается в металлическую петельку. Это могут быть и два S-образных крючка, цепляющихся друг за друга. Вместе они держатся благодаря силе натяжения.
Плюсы. С виду застежка может показаться ненадежной, но так просто завиток из крючка не выскочит — к этому надо приложить усилие.
Минусы. Крючки не подходят для маленьких и легких браслетов. Там они смотрятся слишком массивно и держаться ненадежно: достаточно резко встряхнуть рукой, и браслет раскроется.
Для каких украшений: цепочки и браслеты с массивными подвесками, украшения в этно-стиле.
Тогл или застежка на костыль
Состоит из Т-образного штифта и кольца, в которое продевается. Обе части конструкции держаться за счет силы натяжения.
Такие застежки могут быть самой разной формы: сердечки, цветы, листья. Ничего не мешает их использовать не только как застежку, но и как отдельное украшение.
Плюсы. В них нет лишних деталей и пружинок, которые могут заклинить. Тоглы легко расстегиваются и застегиваются одной рукой.
Недостатки. Не регулируются по длине.
Для каких украшений: браслеты-цепи, массивные браслеты с бусинами, подвесками из натуральных камней.
Магнитный замок — сила притяжения
Конструкция замка состоит из двух намагниченных шариков или рассеченных палочек, которые легко расстегиваются одной рукой. В зависимости от формы, такие застежки выпускают для одноуровневых и многослойных браслетов/цепочек.
Плюсы. Такой замок очень упрощает процесс надевания браслетов.
Минусы. Застежка не регулируется по длине. Качество замка напрямую зависит от силы магнита. Чем массивнее украшение, тем сильнее магнит должен удерживать аксессуар на руке.
Для каких украшений: для небольших, легких браслетов с камнями.
Шарнирный замок — неординарность и эстетичность
Применяют для застегивания цельных (жестких) браслетов, реже — для глиттерных (состоят из отдельных звеньев).
Ключевой элемент конструкции — металлический «гвоздик» (штифт), который вставляется внутрь шарнира и гарантированно удерживает вместе два конца браслета.
Плюсы. Такой замок трудно сломать.
Минусы. Нельзя растянуть или уменьшить по длине.
Застежка-клипса
Легко застегивается и расстегивается за счет внутренней пружины. Удобна тем, что выдерживает вес тяжелых бусин и подвесок (любимчик бренда Pandora).
Плюсы. Удобен и надежен в носке.
Минусы. Браслеты можно делать только определенной длины, без регулировки под ширину запястья.
Для каких украшений: широкие браслеты с подвесками, бусинами.
Источник: xn--80akssk6d.xn--p1ai
